ブロックパンチ-WPC処理-シャンク(取付部)形状　両フランジ

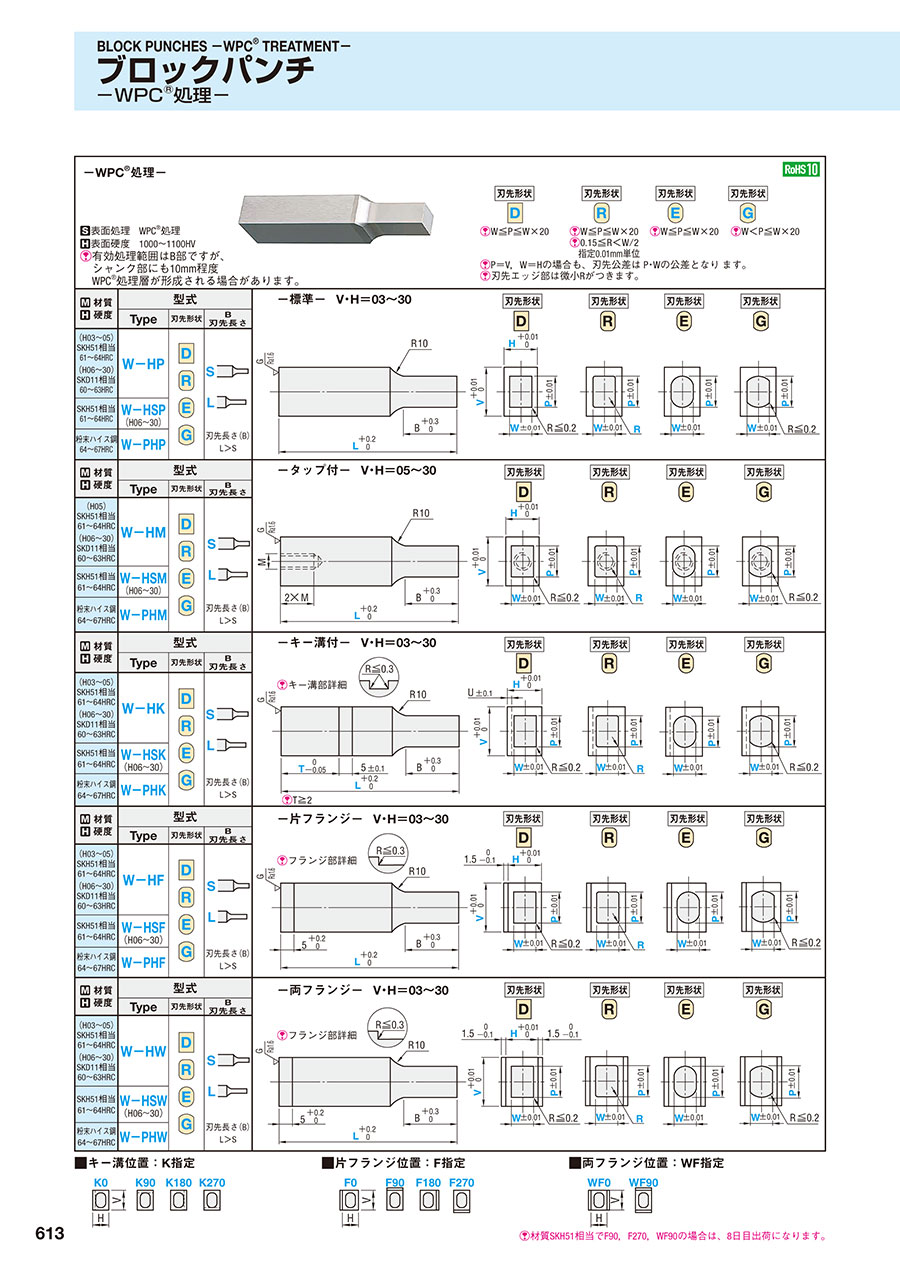

カタログ |P.613

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－タップ付－

4.9

通常出荷日：3 日目

WPC®処理を施した両フランジタイプのブロックパンチです。材質はダイス鋼、ハイ...

詳細情報を確認する

先端形状
ノーマル
ジェクタ有無
無
表面処理
WPC
シャンク(取付部)形状
両フランジ

未確定：候補が17,920型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様


W≦P≦W×20	W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位	W≦P≦W×20	W＜P≦W×20

P＝V, W＝Hの場合も、刃先公差は P・Wの公差となります。刃先エッジ部は微小Rがつきます。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
（H03～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	W-HW
SKH51相当 61～64HRC	W-HSW （H06～30）
粉末ハイス鋼 64～67HRC	W-PHW		刃先長さ（B） L＞S

表面処理 WPC®処理
表面硬度 1000～1100HV
有効処理範囲はB部ですが、シャンク部にも10mm程度WPC®処理層が形成される場合があります。

ブロックパンチ-WPC処理-シャンク（取付部）形状両フランジ

材質SKH51相当でF90, F270, WF90の場合は、8日目出荷になります。

規格表

Type			刃先形状	B 刃先長さ	H	W min.		1.5	2.0	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0		T
型式						V		03	04	05	06	08	10	13	16	20	22	25	28	30	L	0.1mm 単位	B		M	U
Type			刃先形状	B 刃先長さ	H		P min.	1.5	2.0	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0		T
					（03）	1.0		○	○	○	○	○	○	○	○	○	○				（40）（50） 60 70 80 90 100	T≧2.0	6	8	-	1.0
					（04）	1.0			○	○	○	○	○	○	○	○	○						6	8	-
					05	1.2				○	○	○	○	○	○	○	○	○	○	○			8	13	3
両フランジ	W-HW W-PHW	W-HSW			06	1.5					○	○	○	○	○	○	○	○	○	○					4
					08	2.0						○	○	○	○	○	○	○	○	○					5	1.5
					10	2.5							○	○	○	○	○	○	○	○			13	19	6
					13	3.0								○	○	○	○	○	○	○			13	19	8
					16	4.0									○	○	○	○	○	○			19	25
					20	5.0										○	○	○	○	○
					22	6.0											○	○	○	○
					25	6.5												○	○	○
					28	7.0													○	○
					30	7.5														○

L（40）・H10 ～ 30	B＝13	全長が（40）でH寸が10 ～ 30の場合、刃先長さは一律13mmになります。（タップ付は刃先長さは一律10mmになります）
L（50）・H16 ～ 30	B＝19	全長が（50）でH寸が16 ～ 30の場合、刃先長さは一律19mmになります。
H（03）（04）	L40 ～ 70 H寸が（03）（04）の場合、全長Lは40 ～ 70の範囲です。

注文例


（1）刃先がシャンクの中心にある場合
	型式	V	H		L		指定0.01mm単位						指定0.01mm		K・F・WF
				-		-						-		-
							P	-	W	-	R（ R のみ）		T≧2
	W-HSWRL	20	10	-	70	-	P16.00	-	W9.00	-	R0.20	-		-	WF90

（2）刃先がシャンクの中心にない場合（X・Yは0.02以上、または0で指定可公差±0.01）
	型式	V	H		L		指定0.01mm単位						指定0.01mm		K・F・WF		指定0.01mm
				-		-						-		-		-
							P	-	W	-	R（ R のみ）		T≧2				X-Y
	W-HSWRL	20	10	-	70	-	P16.00	-	W9.00	-	R0.20	-		-	WF90	-	X0.00-Y0.55

出荷日

追加工


型式	V	H		L （LC）		P（PC）・W（WC）・R		T≧2		K・F・WF		X-Y	-	（BC・HC・TC …etc.）
W-HSWRL	20	08	-	60	-	P18.00 - WC1.50 - R0.20	-	T25.5	-	WF90	-		-	LKC

型番リスト

表示件数

...

299

型番

W-HSWDL0606-[40-100/10]-P[3-6/0.01]-W[1-6/0.01]-WF0

W-HSWDL0606-[40-100/10]-P[3-6/0.01]-W[1-6/0.01]-WF90

W-HSWDL0606-[40-100/10]-P[3-6/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL0606-[40-100/10]-P[3-6/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL0606-[40-100/10]-PC[1-2.99/0.01]-W[1-6/0.01]-WF0

W-HSWDL0606-[40-100/10]-PC[1-2.99/0.01]-W[1-6/0.01]-WF90

W-HSWDL0606-[40-100/10]-PC[1-2.99/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL0606-[40-100/10]-PC[1-2.99/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL0606-LC[31-100/0.1]-P[3-6/0.01]-W[1-6/0.01]-WF0

W-HSWDL0606-LC[31-100/0.1]-P[3-6/0.01]-W[1-6/0.01]-WF90

W-HSWDL0606-LC[31-100/0.1]-P[3-6/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL0606-LC[31-100/0.1]-P[3-6/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL0606-LC[31-100/0.1]-PC[1-2.99/0.01]-W[1-6/0.01]-WF0

W-HSWDL0606-LC[31-100/0.1]-PC[1-2.99/0.01]-W[1-6/0.01]-WF90

W-HSWDL0606-LC[31-100/0.1]-PC[1-2.99/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL0606-LC[31-100/0.1]-PC[1-2.99/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL0806-[40-100/10]-P[3-8/0.01]-W[1-6/0.01]-WF0

W-HSWDL0806-[40-100/10]-P[3-8/0.01]-W[1-6/0.01]-WF90

W-HSWDL0806-[40-100/10]-P[3-8/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL0806-[40-100/10]-P[3-8/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL0806-[40-100/10]-PC[2-2.99/0.01]-W[1-6/0.01]-WF0

W-HSWDL0806-[40-100/10]-PC[2-2.99/0.01]-W[1-6/0.01]-WF90

W-HSWDL0806-[40-100/10]-PC[2-2.99/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL0806-[40-100/10]-PC[2-2.99/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL0806-LC[31-100/0.1]-P[3-8/0.01]-W[1-6/0.01]-WF0

W-HSWDL0806-LC[31-100/0.1]-P[3-8/0.01]-W[1-6/0.01]-WF90

W-HSWDL0806-LC[31-100/0.1]-P[3-8/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL0806-LC[31-100/0.1]-P[3-8/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL0806-LC[31-100/0.1]-PC[2-2.99/0.01]-W[1-6/0.01]-WF0

W-HSWDL0806-LC[31-100/0.1]-PC[2-2.99/0.01]-W[1-6/0.01]-WF90

W-HSWDL0806-LC[31-100/0.1]-PC[2-2.99/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL0806-LC[31-100/0.1]-PC[2-2.99/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL0808-[40-100/10]-P[3-8/0.01]-W[2-8/0.01]-WF0

W-HSWDL0808-[40-100/10]-P[3-8/0.01]-W[2-8/0.01]-WF90

W-HSWDL0808-[40-100/10]-P[3-8/0.01]-WC[1-1.99/0.01]-WF0

W-HSWDL0808-[40-100/10]-P[3-8/0.01]-WC[1-1.99/0.01]-WF90

W-HSWDL0808-[40-100/10]-PC[2-2.99/0.01]-W[2-8/0.01]-WF0

W-HSWDL0808-[40-100/10]-PC[2-2.99/0.01]-W[2-8/0.01]-WF90

W-HSWDL0808-[40-100/10]-PC[2-2.99/0.01]-WC[1-1.99/0.01]-WF0

W-HSWDL0808-[40-100/10]-PC[2-2.99/0.01]-WC[1-1.99/0.01]-WF90

W-HSWDL0808-LC[31-100/0.1]-P[3-8/0.01]-W[2-8/0.01]-WF0

W-HSWDL0808-LC[31-100/0.1]-P[3-8/0.01]-W[2-8/0.01]-WF90

W-HSWDL0808-LC[31-100/0.1]-P[3-8/0.01]-WC[1-1.99/0.01]-WF0

W-HSWDL0808-LC[31-100/0.1]-P[3-8/0.01]-WC[1-1.99/0.01]-WF90

W-HSWDL0808-LC[31-100/0.1]-PC[2-2.99/0.01]-W[2-8/0.01]-WF0

W-HSWDL0808-LC[31-100/0.1]-PC[2-2.99/0.01]-W[2-8/0.01]-WF90

W-HSWDL0808-LC[31-100/0.1]-PC[2-2.99/0.01]-WC[1-1.99/0.01]-WF0

W-HSWDL0808-LC[31-100/0.1]-PC[2-2.99/0.01]-WC[1-1.99/0.01]-WF90

W-HSWDL1006-[40-100/10]-P[4-10/0.01]-W[1-6/0.01]-WF0

W-HSWDL1006-[40-100/10]-P[4-10/0.01]-W[1-6/0.01]-WF90

W-HSWDL1006-[40-100/10]-P[4-10/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL1006-[40-100/10]-P[4-10/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL1006-[40-100/10]-PC[3-3.99/0.01]-W[1-6/0.01]-WF0

W-HSWDL1006-[40-100/10]-PC[3-3.99/0.01]-W[1-6/0.01]-WF90

W-HSWDL1006-[40-100/10]-PC[3-3.99/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL1006-[40-100/10]-PC[3-3.99/0.01]-WC[0-1.49/0.01]-WF90

W-HSWDL1006-LC[31-100/0.1]-P[4-10/0.01]-W[1-6/0.01]-WF0

W-HSWDL1006-LC[31-100/0.1]-P[4-10/0.01]-W[1-6/0.01]-WF90

W-HSWDL1006-LC[31-100/0.1]-P[4-10/0.01]-WC[0-1.49/0.01]-WF0

W-HSWDL1006-LC[31-100/0.1]-P[4-10/0.01]-WC[0-1.49/0.01]-WF90

刃先形状

材質

刃先長さ

V(シャンク)

(mm)

H(シャンク)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

WF(フランジ位置指定)

(°)

RoHS?

最小発注数量

D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 2.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 2.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 2.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 2.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	3 ～ 6	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	3 ～ 6	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	3 ～ 6	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	3 ～ 6	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	-	1 ～ 2.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	-	1 ～ 2.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	-	1 ～ 2.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	-	1 ～ 2.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 2.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 2.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 2.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 2.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	3 ～ 8	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	3 ～ 8	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	3 ～ 8	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	3 ～ 8	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	-	2 ～ 2.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	-	2 ～ 2.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	-	2 ～ 2.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	-	2 ～ 2.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	2 ～ 8	-	0	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	2 ～ 8	-	90	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	-	1 ～ 1.99	0	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	-	1 ～ 1.99	90	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 2.99	-	2 ～ 8	-	0	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 2.99	-	2 ～ 8	-	90	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 2.99	-	-	1 ～ 1.99	0	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 2.99	-	-	1 ～ 1.99	90	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	3 ～ 8	-	-	2 ～ 8	-	0	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	3 ～ 8	-	-	2 ～ 8	-	90	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	3 ～ 8	-	-	-	1 ～ 1.99	0	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	3 ～ 8	-	-	-	1 ～ 1.99	90	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	-	2 ～ 2.99	-	2 ～ 8	-	0	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	-	2 ～ 2.99	-	2 ～ 8	-	90	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	-	2 ～ 2.99	-	-	1 ～ 1.99	0	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	-	2 ～ 2.99	-	-	1 ～ 1.99	90	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	10	6	-	31 ～ 100	4 ～ 10	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	10	6	-	31 ～ 100	4 ～ 10	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	10	6	-	31 ～ 100	4 ～ 10	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	10	6	-	31 ～ 100	4 ～ 10	-	-	-	0 ～ 1.49	90	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目
- ( - )	6日目
- ( - )	7日目

...

299

基本情報

基本情報

WPC®処理を施した両フランジタイプのブロックパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブロックパンチ-WPC処理-シャンク(取付部)形状　両フランジのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ブロックパンチ-WPC処理-シャンク(取付部)形状　両フランジ	ブロックパンチ-WPC処理-シャンク(取付部)形状　片フランジ	ブロックパンチ-コーティングTiCN処理-シャンク(取付部)形状　両フランジ	ブロックパンチ　-HWコート処理-シャンク(取付部)形状　両フランジ	ブロックパンチ-WPC処理-シャンク(取付部)形状　標準	ブロックパンチ-WPC処理-シャンク(取付部)形状　タップ付
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	6日目〜	6日目〜	6日目〜	6日目	6日目
先端形状	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
ジェクタ有無	無	無	無	無	無	無
表面処理	WPC	WPC	TiCN	HWコート	WPC	WPC
シャンク(取付部)形状	両フランジ	片フランジ	両フランジ	両フランジ	標準	タップ付
