ショルダー2段パンチ -TiCNコーティング-

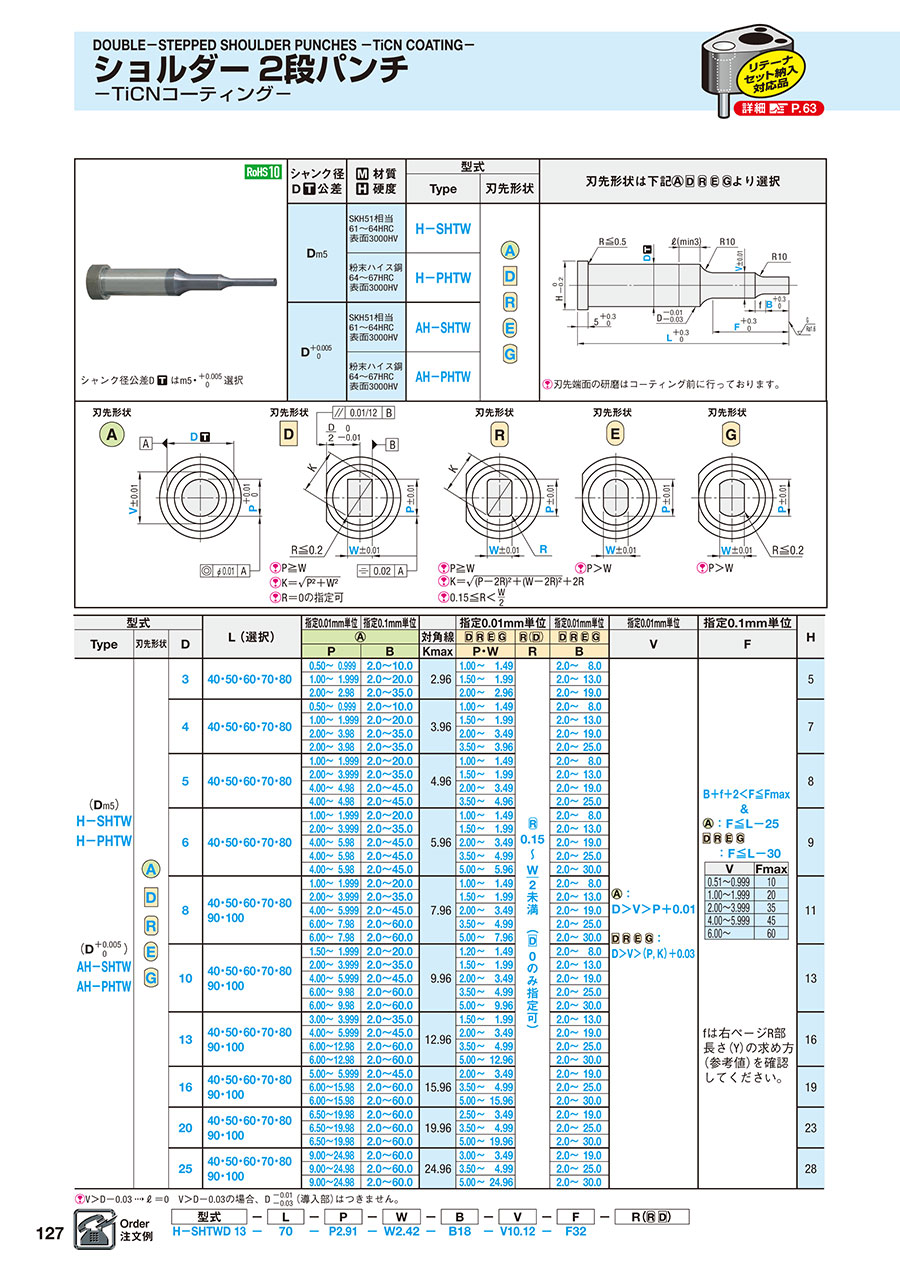

カタログ |P.127

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ショルダーパンチ -TiCNコーティング-

4.3

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ショルダーパンチ

4.8

通常出荷日：2 日目～

プレス金型で広く普及しているTiCNコーティングを施したショルダー2段パンチで...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
2段
ジェクタ
なし
表面処理
TiCN（XCN)コーティング
シャンク(取付部)形状
標準
T（ツバ厚/板厚） (mm)
5

未確定：候補が1,124型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細 P.63

関連ページ
TiCNコーティング P.1724

外形図・製品仕様

刃先端面の研磨はコーティング前に行っております。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状
D_m5	SKH51相当 61～64HRC 表面3000HV	H-SHTW
D_m5	粉末ハイス鋼 64～67HRC 表面3000HV	H-PHTW
D +0.005/0	SKH51相当 61～64HRC 表面3000HV	AH-SHTW
D +0.005/0	粉末ハイス鋼 64～67HRC 表面3000HV	AH-PHTW

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式			L （選択）	指定0.01mm単位	指定0.1mm単位		指定0.01mm単位		指定0.01mm単位	指定0.01mm単位	指定0.1mm単位	H
Type	刃先形状	D				対角線				V	F
Type	刃先形状	D		P	B	Kmax	P・W	R	B	V	F
（D_m5） H-SHTW H-PHTW		3	40・50・60・70・80	0.50～ 0.999	2.0～10.0	2.96	1.00～1.49		2.0～8.0		fは右ページR部長さ（Y）の求め方（参考値）を確認してください。	5
				1.00～ 1.999	2.0～20.0		1.50～1.99		2.0～13.0
				2.00～ 2.98	2.0～35.0		2.00～2.96		2.0～19.0
		4	40・50・60・70・80	0.50～ 0.999	2.0～10.0	3.96	1.00～1.49		2.0～8.0			7
				1.00～ 1.999	2.0～20.0		1.50～1.99		2.0～13.0
				2.00～ 3.98	2.0～35.0		2.00～3.49		2.0～19.0
				2.00～ 3.98	2.0～35.0		3.50～3.96		2.0～25.0
		5	40・50・60・70・80	1.00～ 1.999	2.0～20.0	4.96	1.00～1.49		2.0～8.0			8
				2.00～ 3.999	2.0～35.0		1.50～1.99		2.0～13.0
				4.00～ 4.98	2.0～45.0		2.00～3.49		2.0～19.0
				4.00～ 4.98	2.0～45.0		3.50～4.96		2.0～25.0
		6	40・50・60・70・80	1.00～ 1.999	2.0～20.0	5.96	1.00～1.49		2.0～8.0			9
				2.00～ 3.999	2.0～35.0		1.50～1.99		2.0～13.0
				4.00～ 5.98	2.0～45.0		2.00～3.49		2.0～19.0
				4.00～ 5.98	2.0～45.0		3.50～4.99		2.0～25.0
				4.00～ 5.98	2.0～45.0		5.00～5.96		2.0～30.0
		8	40・50・60・70・80 90・100	1.00～ 1.999	2.0～20.0	7.96	1.00～1.49		2.0～8.0			11
				2.00～ 3.999	2.0～35.0		1.50～1.99		2.0～13.0
				4.00～ 5.999	2.0～45.0		2.00～3.49		2.0～19.0
				6.00～ 7.98	2.0～60.0		3.50～4.99		2.0～25.0
				6.00～ 7.98	2.0～60.0		5.00～7.96		2.0～30.0
（D +0.005/0） AH-SHTW AH-PHTW		10	40・50・60・70・80 90・100	1.50～ 1.999	2.0～20.0	9.96	1.20～1.49		2.0～8.0			13
				2.00～ 3.999	2.0～35.0		1.50～1.99		2.0～13.0
				4.00～ 5.999	2.0～45.0		2.00～3.49		2.0～19.0
				6.00～ 9.98	2.0～60.0		3.50～4.99		2.0～25.0
				6.00～ 9.98	2.0～60.0		5.00～9.96		2.0～30.0
		13	40・50・60・70・80 90・100	3.00～ 3.999	2.0～35.0	12.96	1.50～1.99		2.0～13.0			16
				4.00～ 5.999	2.0～45.0		2.00～3.49		2.0～19.0
				6.00～12.98	2.0～60.0		3.50～4.99		2.0～25.0
				6.00～12.98	2.0～60.0		5.00～12.96		2.0～30.0
		16	40・50・60・70・80 90・100	5.00～ 5.999	2.0～45.0	15.96	2.00～3.49		2.0～19.0			19
				6.00～15.98	2.0～60.0		3.50～4.99		2.0～25.0
				6.00～15.98	2.0～60.0		5.00～15.96		2.0～30.0
		20	40・50・60・70・80 90・100	6.50～19.98	2.0～60.0	19.96	2.50～3.49		2.0～19.0			23
				6.50～19.98	2.0～60.0		3.50～4.99		2.0～25.0
				6.50～19.98	2.0～60.0		5.00～19.96		2.0～30.0
		25	40・50・60・70・80 90・100	9.00～24.98	2.0～60.0	24.96	3.00～3.49		2.0～19.0			28
				9.00～24.98	2.0～60.0		3.50～4.99		2.0～25.0
				9.00～24.98	2.0～60.0		5.00～ 24.96		2.0～30.0

V＞D-0.03 ℓ＝0 V＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

AH-PHTWA3-[40-80/10]-P[0.5-2.98/0.01]-B[2-35/0.1]-V[0.51-2.99/0.01]-F[5-35/0.1]

AH-PHTWA3-LC[30-79.9/0.1]-P[0.5-2.98/0.01]-B[2-35/0.1]-V[0.51-2.99/0.01]-F[5-35/0.1]

AH-PHTWA3-LC[40-70/10]-P[0.5-2.98/0.01]-B[2-35/0.1]-V[0.51-2.99/0.01]-F[5-35/0.1]

AH-PHTWA3-LCT[30-79.9/0.1]-P[0.5-2.98/0.01]-B[2-35/0.1]-V[0.51-2.99/0.01]-F[5-35/0.1]

AH-PHTWA3-LCT[40-70/10]-P[0.5-2.98/0.01]-B[2-35/0.1]-V[0.51-2.99/0.01]-F[5-35/0.1]

AH-PHTWA3-LMT[30-79.9/0.1]-P[0.5-2.98/0.01]-B[2-35/0.1]-V[0.51-2.99/0.01]-F[5-35/0.1]

AH-PHTWA3-LMT[40-70/10]-P[0.5-2.98/0.01]-B[2-35/0.1]-V[0.51-2.99/0.01]-F[5-35/0.1]

AH-PHTWA4-[40-80/10]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LC[30-39.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LC[40-70/10]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LC[40.1-49.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LC[50.1-59.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LC[60.1-69.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LC[70.1-79.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LCT[30-39.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LCT[40-70/10]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LCT[40.1-49.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LCT[50.1-59.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LCT[60.1-69.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LCT[70.1-79.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LMT[30-39.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LMT[40-70/10]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LMT[40.1-49.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LMT[50.1-59.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LMT[60.1-69.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA4-LMT[70.1-79.9/0.1]-P[0.5-3.98/0.01]-B[2-35/0.1]-V[0.51-3.99/0.01]-F[5-35/0.1]

AH-PHTWA5-[40-80/10]-P[1-4.98/0.01]-B[2-45/0.1]-V[1.01-4.99/0.01]-F[5-45/0.1]

AH-PHTWA5-LC[30-79.9/0.1]-P[1-4.98/0.01]-B[2-45/0.1]-V[1.01-4.99/0.01]-F[5-45/0.1]

AH-PHTWA5-LC[40-70/10]-P[1-4.98/0.01]-B[2-45/0.1]-V[1.01-4.99/0.01]-F[5-45/0.1]

AH-PHTWA5-LCT[30-79.9/0.1]-P[1-4.98/0.01]-B[2-45/0.1]-V[1.01-4.99/0.01]-F[5-45/0.1]

AH-PHTWA5-LCT[40-70/10]-P[1-4.98/0.01]-B[2-45/0.1]-V[1.01-4.99/0.01]-F[5-45/0.1]

AH-PHTWA5-LMT[30-79.9/0.1]-P[1-4.98/0.01]-B[2-45/0.1]-V[1.01-4.99/0.01]-F[5-45/0.1]

AH-PHTWA5-LMT[40-70/10]-P[1-4.98/0.01]-B[2-45/0.1]-V[1.01-4.99/0.01]-F[5-45/0.1]

AH-PHTWA6-[40-80/10]-P[1-5.98/0.01]-B[2-45/0.1]-V[1.01-5.99/0.01]-F[5-45/0.1]

AH-PHTWA6-LC[30-79.9/0.1]-P[1-5.98/0.01]-B[2-45/0.1]-V[1.01-5.99/0.01]-F[5-45/0.1]

AH-PHTWA6-LC[40-70/10]-P[1-5.98/0.01]-B[2-45/0.1]-V[1.01-5.99/0.01]-F[5-45/0.1]

AH-PHTWA6-LCT[30-79.9/0.1]-P[1-5.98/0.01]-B[2-45/0.1]-V[1.01-5.99/0.01]-F[5-45/0.1]

AH-PHTWA6-LCT[40-70/10]-P[1-5.98/0.01]-B[2-45/0.1]-V[1.01-5.99/0.01]-F[5-45/0.1]

AH-PHTWA6-LMT[30-79.9/0.1]-P[1-5.98/0.01]-B[2-45/0.1]-V[1.01-5.99/0.01]-F[5-45/0.1]

AH-PHTWA6-LMT[40-70/10]-P[1-5.98/0.01]-B[2-45/0.1]-V[1.01-5.99/0.01]-F[5-45/0.1]

AH-PHTWA8-[40-100/10]-P[1-7.98/0.01]-B[2-60/0.1]-V[1.01-7.99/0.01]-F[5-60/0.1]

AH-PHTWA8-LC[30-99.9/0.1]-P[1-7.98/0.01]-B[2-60/0.1]-V[1.01-7.99/0.01]-F[5-60/0.1]

AH-PHTWA8-LC[40-90/10]-P[1-7.98/0.01]-B[2-60/0.1]-V[1.01-7.99/0.01]-F[5-60/0.1]

AH-PHTWA8-LCT[30-99.9/0.1]-P[1-7.98/0.01]-B[2-60/0.1]-V[1.01-7.99/0.01]-F[5-60/0.1]

AH-PHTWA8-LCT[40-90/10]-P[1-7.98/0.01]-B[2-60/0.1]-V[1.01-7.99/0.01]-F[5-60/0.1]

AH-PHTWA8-LMT[30-99.9/0.1]-P[1-7.98/0.01]-B[2-60/0.1]-V[1.01-7.99/0.01]-F[5-60/0.1]

AH-PHTWA8-LMT[40-90/10]-P[1-7.98/0.01]-B[2-60/0.1]-V[1.01-7.99/0.01]-F[5-60/0.1]

AH-PHTWA10-[40-100/10]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-PHTWA10-LC[30-99.9/0.1]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-PHTWA10-LC[40-90/10]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-PHTWA10-LCT[30-99.9/0.1]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-PHTWA10-LCT[40-90/10]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-PHTWA10-LMT[30-99.9/0.1]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-PHTWA10-LMT[40-90/10]-P[1.5-9.98/0.01]-B[2-60/0.1]-V[1.51-9.99/0.01]-F[5-60/0.1]

AH-PHTWA13-[40-100/10]-P[3-12.98/0.01]-B[2-60/0.1]-V[3.01-12.99/0.01]-F[5-60/0.1]

AH-PHTWA13-LC[30-99.9/0.1]-P[3-12.98/0.01]-B[2-60/0.1]-V[3.01-12.99/0.01]-F[5-60/0.1]

AH-PHTWA13-LC[40-90/10]-P[3-12.98/0.01]-B[2-60/0.1]-V[3.01-12.99/0.01]-F[5-60/0.1]

AH-PHTWA13-LCT[30-99.9/0.1]-P[3-12.98/0.01]-B[2-60/0.1]-V[3.01-12.99/0.01]-F[5-60/0.1]

AH-PHTWA13-LCT[40-90/10]-P[3-12.98/0.01]-B[2-60/0.1]-V[3.01-12.99/0.01]-F[5-60/0.1]

AH-PHTWA13-LMT[30-99.9/0.1]-P[3-12.98/0.01]-B[2-60/0.1]-V[3.01-12.99/0.01]-F[5-60/0.1]

刃先形状

材質

シャンク径D公差

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

B(刃先長さ)

(mm)

F(刃先端面から2段目Rまでの長さ)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

R(刃先コーナーR)

(mm)

V(2段目刃先径)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

丸形	粉末ハイス鋼	+0.005/0	3	0.5 ～ 2.98	40 ～ 80	2 ～ 35	5 ～ 35	-	-	-	-	0.51 ～ 2.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	3	0.5 ～ 2.98	-	2 ～ 35	5 ～ 35	30 ～ 79.9	-	-	-	0.51 ～ 2.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	3	0.5 ～ 2.98	-	2 ～ 35	5 ～ 35	40 ～ 70	-	-	-	0.51 ～ 2.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	3	0.5 ～ 2.98	-	2 ～ 35	5 ～ 35	-	30 ～ 79.9	-	-	0.51 ～ 2.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	3	0.5 ～ 2.98	-	2 ～ 35	5 ～ 35	-	40 ～ 70	-	-	0.51 ～ 2.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	3	0.5 ～ 2.98	-	2 ～ 35	5 ～ 35	-	-	30 ～ 79.9	-	0.51 ～ 2.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	3	0.5 ～ 2.98	-	2 ～ 35	5 ～ 35	-	-	40 ～ 70	-	0.51 ～ 2.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	40 ～ 80	2 ～ 35	5 ～ 35	-	-	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	30 ～ 39.9	-	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	40 ～ 70	-	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	40.1 ～ 49.9	-	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	50.1 ～ 59.9	-	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	60.1 ～ 69.9	-	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	70.1 ～ 79.9	-	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	30 ～ 39.9	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	40 ～ 70	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	40.1 ～ 49.9	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	50.1 ～ 59.9	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	60.1 ～ 69.9	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	70.1 ～ 79.9	-	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	-	30 ～ 39.9	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	-	40 ～ 70	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	-	40.1 ～ 49.9	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	-	50.1 ～ 59.9	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	-	60.1 ～ 69.9	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	4	0.5 ～ 3.98	-	2 ～ 35	5 ～ 35	-	-	70.1 ～ 79.9	-	0.51 ～ 3.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	5	1 ～ 4.98	40 ～ 80	2 ～ 45	5 ～ 45	-	-	-	-	1.01 ～ 4.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	5	1 ～ 4.98	-	2 ～ 45	5 ～ 45	30 ～ 79.9	-	-	-	1.01 ～ 4.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	5	1 ～ 4.98	-	2 ～ 45	5 ～ 45	40 ～ 70	-	-	-	1.01 ～ 4.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	5	1 ～ 4.98	-	2 ～ 45	5 ～ 45	-	30 ～ 79.9	-	-	1.01 ～ 4.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	5	1 ～ 4.98	-	2 ～ 45	5 ～ 45	-	40 ～ 70	-	-	1.01 ～ 4.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	5	1 ～ 4.98	-	2 ～ 45	5 ～ 45	-	-	30 ～ 79.9	-	1.01 ～ 4.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	5	1 ～ 4.98	-	2 ～ 45	5 ～ 45	-	-	40 ～ 70	-	1.01 ～ 4.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	6	1 ～ 5.98	40 ～ 80	2 ～ 45	5 ～ 45	-	-	-	-	1.01 ～ 5.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	6	1 ～ 5.98	-	2 ～ 45	5 ～ 45	30 ～ 79.9	-	-	-	1.01 ～ 5.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	6	1 ～ 5.98	-	2 ～ 45	5 ～ 45	40 ～ 70	-	-	-	1.01 ～ 5.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	6	1 ～ 5.98	-	2 ～ 45	5 ～ 45	-	30 ～ 79.9	-	-	1.01 ～ 5.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	6	1 ～ 5.98	-	2 ～ 45	5 ～ 45	-	40 ～ 70	-	-	1.01 ～ 5.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	6	1 ～ 5.98	-	2 ～ 45	5 ～ 45	-	-	30 ～ 79.9	-	1.01 ～ 5.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	6	1 ～ 5.98	-	2 ～ 45	5 ～ 45	-	-	40 ～ 70	-	1.01 ～ 5.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	8	1 ～ 7.98	40 ～ 100	2 ～ 60	5 ～ 60	-	-	-	-	1.01 ～ 7.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	8	1 ～ 7.98	-	2 ～ 60	5 ～ 60	30 ～ 99.9	-	-	-	1.01 ～ 7.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	8	1 ～ 7.98	-	2 ～ 60	5 ～ 60	40 ～ 90	-	-	-	1.01 ～ 7.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	8	1 ～ 7.98	-	2 ～ 60	5 ～ 60	-	30 ～ 99.9	-	-	1.01 ～ 7.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	8	1 ～ 7.98	-	2 ～ 60	5 ～ 60	-	40 ～ 90	-	-	1.01 ～ 7.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	8	1 ～ 7.98	-	2 ～ 60	5 ～ 60	-	-	30 ～ 99.9	-	1.01 ～ 7.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	8	1 ～ 7.98	-	2 ～ 60	5 ～ 60	-	-	40 ～ 90	-	1.01 ～ 7.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	10	1.5 ～ 9.98	40 ～ 100	2 ～ 60	5 ～ 60	-	-	-	-	1.51 ～ 9.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	10	1.5 ～ 9.98	-	2 ～ 60	5 ～ 60	30 ～ 99.9	-	-	-	1.51 ～ 9.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	10	1.5 ～ 9.98	-	2 ～ 60	5 ～ 60	40 ～ 90	-	-	-	1.51 ～ 9.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	10	1.5 ～ 9.98	-	2 ～ 60	5 ～ 60	-	30 ～ 99.9	-	-	1.51 ～ 9.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	10	1.5 ～ 9.98	-	2 ～ 60	5 ～ 60	-	40 ～ 90	-	-	1.51 ～ 9.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	10	1.5 ～ 9.98	-	2 ～ 60	5 ～ 60	-	-	30 ～ 99.9	-	1.51 ～ 9.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	10	1.5 ～ 9.98	-	2 ～ 60	5 ～ 60	-	-	40 ～ 90	-	1.51 ～ 9.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	13	3 ～ 12.98	40 ～ 100	2 ～ 60	5 ～ 60	-	-	-	-	3.01 ～ 12.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	13	3 ～ 12.98	-	2 ～ 60	5 ～ 60	30 ～ 99.9	-	-	-	3.01 ～ 12.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	13	3 ～ 12.98	-	2 ～ 60	5 ～ 60	40 ～ 90	-	-	-	3.01 ～ 12.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	13	3 ～ 12.98	-	2 ～ 60	5 ～ 60	-	30 ～ 99.9	-	-	3.01 ～ 12.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	13	3 ～ 12.98	-	2 ～ 60	5 ～ 60	-	40 ～ 90	-	-	3.01 ～ 12.99	-	10	1個
丸形	粉末ハイス鋼	+0.005/0	13	3 ～ 12.98	-	2 ～ 60	5 ～ 60	-	-	30 ～ 99.9	-	3.01 ～ 12.99	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

基本情報

基本情報

プレス金型で広く普及しているTiCNコーティングを施したショルダー2段パンチです。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ショルダー2段パンチ -TiCNコーティング-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ショルダー2段パンチ -TiCNコーティング-	ショルダー2段パンチ	ショルダー2段パンチ -HWコーティング（TiCN＋WPC®処理）-	ショルダー2段パンチ－DLCコーティング－	ショルダー2段パンチ　小径	ショルダーパンチ -TiCNコーティング-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	お見積り	3日目	2日目〜
厚板打ち抜き用有無	無	無	無	無	無	無
先端形状	2段	2段	2段	2段	2段	1段
ジェクタ	なし	なし	なし	なし	なし	なし
表面処理	TiCN（XCN)コーティング	なし	HWコーティング	DLC(XCD)コーティング	なし	TiCN（XCN)コーティング
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準
