異形状ボタンダイ ストレートタイプ
- 通常単価(税別)
- -
- 税込単価
- -
ストレートタイプの異形状ボタンダイです。材質はダイス鋼となります。
詳細情報を確認する未確定：候補が58,049型番あります。
商品情報

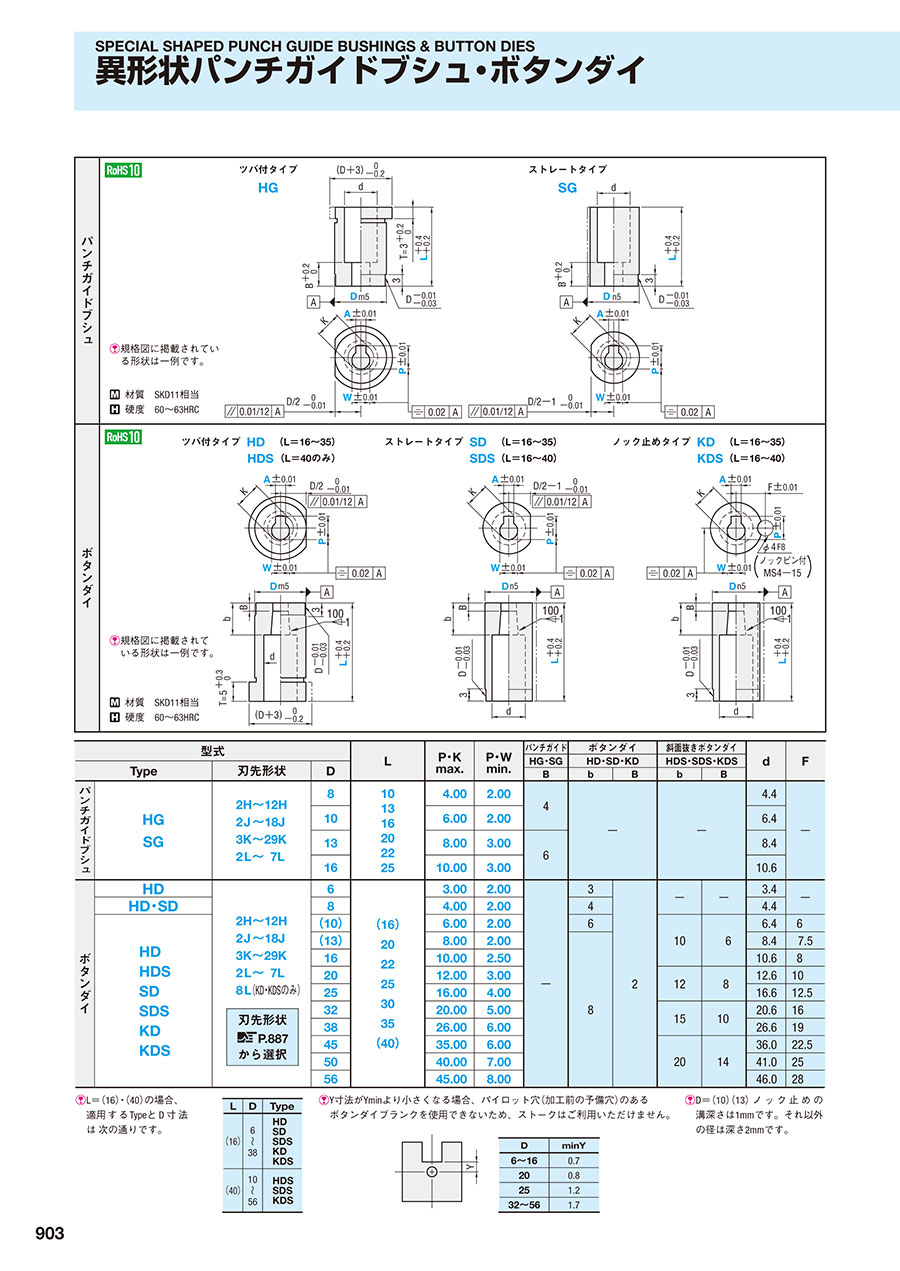

外形図・製品仕様
規格図に掲載されている形状は一例です。
材質 SKD11相当
硬度 60～63HRC
規格表
| 型式 | L | P・K max. | P・W min. | パンチ ガイド | ボタンダイ | 斜面抜きボタンダイ | d | F | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HG・SG | HD・SD・KD | HDS・SDS・KDS | |||||||||||
| Type | 刃先形状 | D | |||||||||||
| B | b | B | b | B | |||||||||
| ボタン ダイ | SD SDS | 2H～12H 2J～18J 3K～29K 2L～7L 8L（KD・KDSのみ）
| 6 | （16） 20 22 25 30 35 （40） | 3.00 | 2.00 | - | 3 | 2 | - | - | 3.4 | - |
| 8 | 4.00 | 2.00 | 4 | 4.4 | |||||||||
| （10） | 6.00 | 2.00 | 6 | 10 | 6 | 6.4 | 6 | ||||||
| （13） | 8.00 | 2.00 | 8 | 8.4 | 7.5 | ||||||||
| 16 | 10.00 | 2.50 | 10.6 | 8 | |||||||||
| 20 | 12.00 | 3.00 | 12 | 8 | 12.6 | 10 | |||||||
| 25 | 16.00 | 4.00 | 16.6 | 12.5 | |||||||||
| 32 | 20.00 | 5.00 | 15 | 10 | 20.6 | 16 | |||||||
| 38 | 26.00 | 6.00 | 26.6 | 19 | |||||||||
| 45 | 35.00 | 6.00 | 20 | 14 | 36.0 | 22.5 | |||||||
| 50 | 40.00 | 7.00 | 41.0 | 25 | |||||||||
| 56 | 45.00 | 8.00 | 46.0 | 28 | |||||||||
| L＝（16）・（40）の場合、 適用するTypeと D 寸 法は 次の通りです。 | ||
| L | D | Type |
| （16） | 6～38 | HD SD SDS KD KDS |
| （40） | 10～56 | HDS SDS KDS |
| Y寸法がYminより小さくなる場合、パイロット穴（加工前の予備穴）のあるボタンダイブランクを使用できないため、ストークはご利用いただけません。 | |||
| D | minY | |
| 6～16 | 0.7 | ||
| 20 | 0.8 | ||
| 25 | 1.2 | ||
| 32～56 | 1.7 | ||
D＝（10）（13）ノ ッ ク 止 め の溝深さは1mmです。
それ以外の径は深さ2mmです。
それ以外の径は深さ2mmです。
| ■パンチガイドブシュ・ボタンダイ・ブロックダイ加工限度 | ■指定単位 | |||||
| 12H・11J・16J・17J・20K・21K・2L・3Lの形状は、ボタンダイ・ブロックダイの場合、対称形状になります。 2Lはパンチ形状に対して均一なクリアランスを得る為、角度Aの基準点Bを指定してください。（下図参照） | 寸法公差 | 指定単位 | ||||
|---|---|---|---|---|---|---|
| W±0.01 | 0.01mm単位 | |||||
| 溝と幅の奥行限度 | 内角・外角 | P±0.01 | 0.01mm単位 | ||
|
0.2≦S≦40 寸法表示のないコーナーには 0.2以下のRが付きます。 | A±0.01 | 0.01mm単位 | |||
| B±0.01 | 0.01mm単位 | |||||
| C±0.01 | 0.01mm単位 | |||||
| Q | 0.01mm単位 | |||||
| R | 0.01mm単位 | |||||
| S | 0.01mm単位 | |||||
| C（R部） | 0.01mm単位 | |||||
| A°（角度） | 0.1°単位 | |||||
注文例
| 型式 | - | L | - | P・W・A・B・C・Q・R・S…指定0.01mm単位 | ||
| SD8J 13 | - | 25 | - | P14.00-W11.00-R4.00 |
出荷日
追加工
| 型式 | - | L（LC） | - | P（PC）・W（WC）・A・B・C・Q・R・S | - | （BC・HC・TC…etc.） | |
| SD8J 13 | - | 25 | - | P14.00-W11.00-R4.00 | - | BC4-KFC225 |
