刻印パンチ　フリータイプハイス鋼

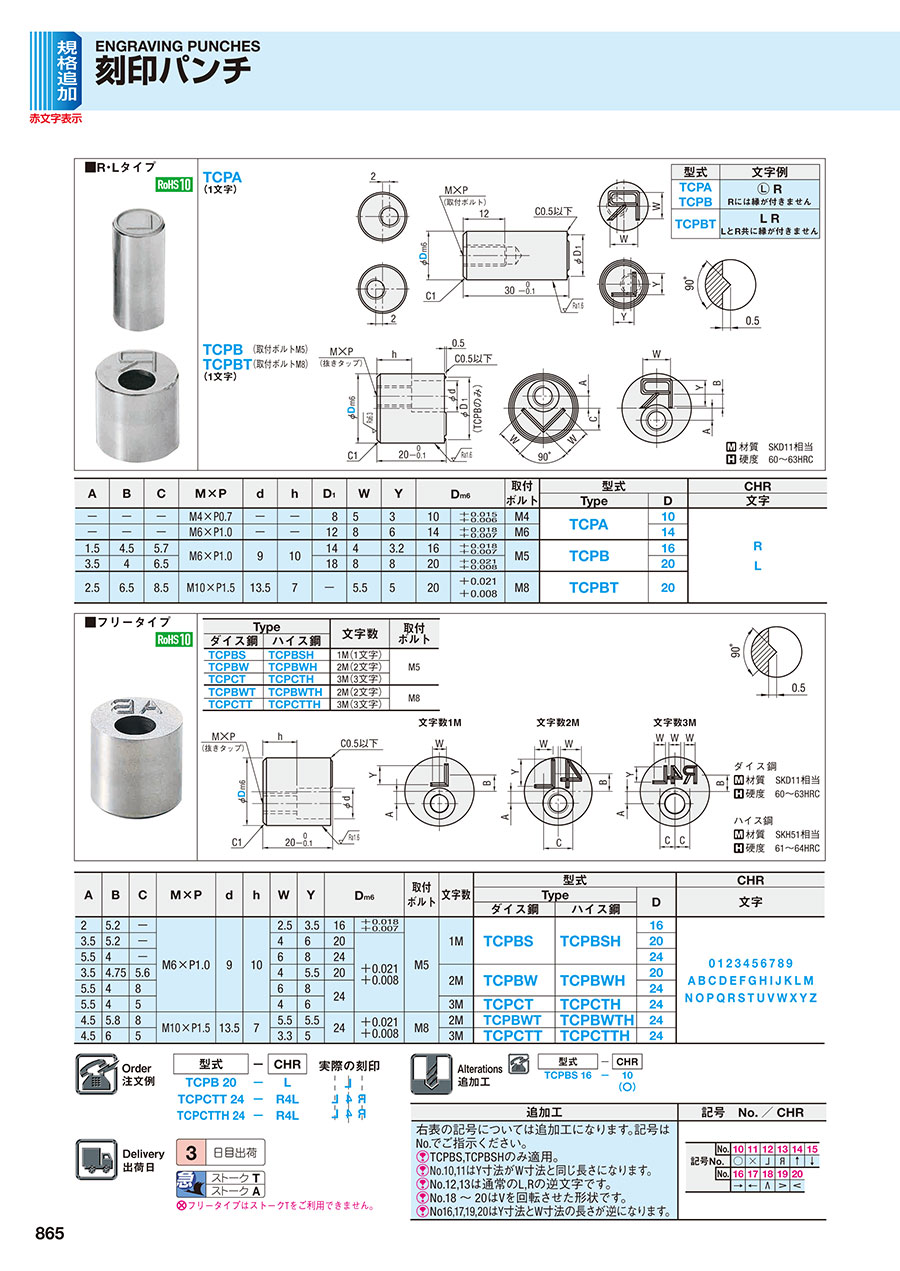

カタログ |P.865

通常単価(税別): -

税込単価: -

通常出荷日：3日目

フリータイプの刻印パンチです。材質はハイス鋼です。文字数は3文字までとなります。

44.0

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

よく一緒に見られています

ミスミ

刻印パンチ　フリータイプ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

刻印パンチ　－ノック止めタイプ－

通常出荷日：3 日目

未確定：候補が661型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

文字数1M 文字数2M 文字数3M 刻印パンチ

Type	[ M ]材質	文字数	[ H ]硬度	取付ボルト
TCPBSH	SKD11相当（ダイス鋼）	1M（1文字）	60～63HRC	M5
TCPBWH		2M（2文字）
TCPCTH		3M（3文字）
TCPBWTH		1M（1文字）		M8
TCPCTTH		1M（1文字）		M8

規格表

A	B	C	M×P	d	h	W	Y	D_m6		取付ボルト	文字数	型式		CHR
												Type	D	文字
												ハイス鋼	D	文字
2	5.2	-	M6×P1.0	9	10	2.5	3.5	16	+0.018 +0.007	M5	1M	TCPBSH	16	0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
3.5	5.2	-				4	6	20	+0.021 +0.008				20
5.5	4	-				6	8	24					24
3.5	4.75	5.6				4	5.5	20			2M	TCPBWH	20
5.5	4	8				6	8	24			2M	TCPBWH	24
5.5	4	5				4	6	24			3M	TCPCTH	24
4.5	5.8	8	M10×P1.5	13.5	7	5.5	5.5	24	+0.021 +0.008	M8	2M	TCPBWTH	24
4.5	6	5	M10×P1.5	13.5	7	3.3	5	24	+0.021 +0.008	M8	3M	TCPCTTH	24

注文例

型式	－	CHR	－	実際の刻印
TCPCTTH 24	－	R4L

見積・注文方法

本製品は商品ページから発注はできません。お手数ですがWOS「型番見積/注文」より、指定文字を入力の上、ご注文ください。

出荷日

日目出荷

急	ストークT
	ストークA

[ NG ]フリータイプはストークTをご利用できません。

追加工

型式	－	CHR
TCPBS 16	－	10
		（O）

追加工

記号　No. ／ CHR

右表の記号については追加工になります。記号はNo.でご指示ください。
[ ! ]TCPBS,TCPBSHのみ適用。
[ ! ]No.10,11はY寸法がW寸法と同じ長さになります。
[ ! ]No.12,13は通常のL,Rの逆文字です。
[ ! ]No.18 ～ 20はVを回転させた形状です。
[ ! ]No16,17,19,20はY寸法とW寸法の長さが逆になります。

	No.	10	11	12	13	14	15
記号No．		○	╳			↑	↓
	No.	16	17	18	19	20
		→	←
