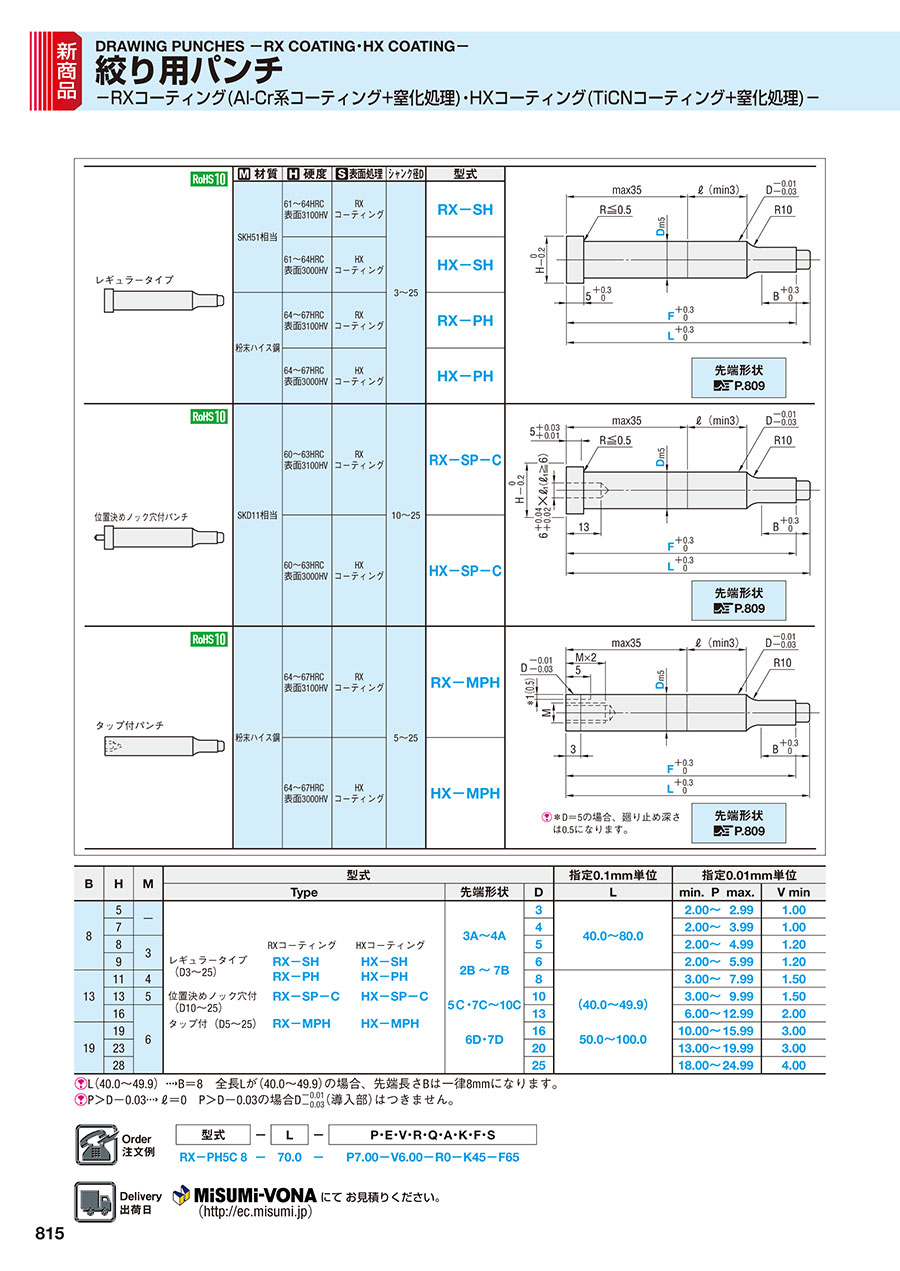

	材質	硬度	表面処理	シャンク径D	型式
レギュラータイプ	SKH51相当	61～64HRC 表面3100HV	RX コーティング	3～25	RX-SH
	SKH51相当	61～64HRC 表面3000HV	HX コーティング		HX-SH
	粉末ハイス鋼	64～67HRC 表面3100HV	RX コーティング		RX-PH
	粉末ハイス鋼	64～67HRC 表面3000HV	HX コーティング		HX-PH	先端形状 P.809
位置決めノック穴付パンチ	SKD11相当	60～63HRC 表面3100HV	RX コーティング	10～25	RX-SP-C
位置決めノック穴付パンチ	SKD11相当	60～63HRC 表面3000HV	HX コーティング	10～25	HX-SP-C	先端形状 P.809
タップ付パンチ	粉末ハイス鋼	64～67HRC 表面3100HV	RX コーティング	5～25	RX-MPH
タップ付パンチ	粉末ハイス鋼	64～67HRC 表面3000HV	HX コーティング	5～25	HX-MPH	※D＝5の場合、廻り止め深さは0.5になります。先端形状 P.809

規格表

B	H	M	型式					指定0.1mm単位	指定0.01mm単位
B	H	M	Type			先端形状	D	L	min. P max.	V min
8	5	-				3A～4A 2B～7B 5C・7C～10C 6D・7D	3	40.0～80.0	2.00～2.99	1.00
	7	-		RXコーティング	HXコーティング		4		2.00～3.99	1.00
	8	3		RXコーティング	HXコーティング		5		2.00～4.99	1.20
	9	3	レギュラータイプ（D3～25）	RX-SH RX-PH	HX-SH HX-PH		6		2.00～5.99	1.20
13	11	4	レギュラータイプ（D3～25）	RX-SH RX-PH	HX-SH HX-PH		8	（40.0～49.9） 50.0～100.0	3.00～7.99	1.50
	13	5	位置決めノック穴付（D10～25）	RX-SP-C	HX-SP-C		10		3.00～9.99	1.50
	16	6	タップ付（D5～25）	RX-MPH	HX-MPH		13		6.00～12.99	2.00
19	19						16		10.00～15.99	3.00
	23						20		13.00～19.99	3.00
	28						25		18.00～24.99	4.00

L（40.0～49.9）B＝8 全長Lが（40.0～49.9）の場合、先端長さBは一律8mmになります。
P＞D-0.03ℓ＝0 P＞D-0.03の場合D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1721

型番リスト

表示件数

...

型番

HX-MPH2B5-[40-80/0.1]-P[2-5/0.01]-R[0.1-15/0.1]

HX-MPH2B5-[40-80/0.1]-PC[1.2-2/0.01]-R[0.1-15/0.1]

HX-MPH2B6-[40-80/0.1]-P[2-6/0.01]-R[0.1-15/0.1]

HX-MPH2B6-[40-80/0.1]-PC[1.2-1.99/0.01]-R[0.1-15/0.1]

HX-MPH2B8-[40-100/0.1]-P[3-8/0.01]-R[0.1-15/0.1]

HX-MPH2B8-[40-100/0.1]-PC[1.5-2.99/0.01]-R[0.1-15/0.1]

HX-MPH2B10-[40-100/0.1]-P[3-10/0.01]-R[0.5-15/0.1]

HX-MPH2B10-[40-100/0.1]-PC[1.5-3/0.01]-R[0.5-15/0.1]

HX-MPH2B13-[40-100/0.1]-P[6-13/0.01]-R[0.1-15/0.1]

HX-MPH2B13-[40-100/0.1]-PC[3-6/0.01]-R[0.1-15/0.1]

HX-MPH2B16-[40-100/0.1]-P[10-16/0.01]-R[0.1-15/0.1]

HX-MPH2B16-[40-100/0.1]-PC[5-10/0.01]-R[0.1-15/0.1]

HX-MPH2B20-[40-100/0.1]-P[13-20/0.01]-R[0.1-15/0.1]

HX-MPH2B20-[40-100/0.1]-PC[6.5-13/0.01]-R[0.1-15/0.1]

HX-MPH2B25-[40-100/0.1]-P[18-25/0.01]-R[0.1-15/0.1]

HX-MPH2B25-[40-100/0.1]-PC[9-18/0.01]-R[0.1-15/0.1]

HX-MPH3A5-[40-80/0.1]-P[2-5/0.01]

HX-MPH3A5-[40-80/0.1]-PC[1.2-2/0.01]

HX-MPH3A6-[40-80/0.1]-P[2-6/0.01]

HX-MPH3A6-[40-80/0.1]-PC[1.2-1.99/0.01]

HX-MPH3A8-[40-100/0.1]-P[3-8/0.01]

HX-MPH3A8-[40-100/0.1]-PC[1.5-2.99/0.01]

HX-MPH3A10-[40-100/0.1]-P[3-10/0.01]

HX-MPH3A10-[40-100/0.1]-PC[1.5-3/0.01]

HX-MPH3A13-[40-100/0.1]-P[6-13/0.01]

HX-MPH3A13-[40-100/0.1]-PC[3-6/0.01]

HX-MPH3A16-[40-100/0.1]-P[10-16/0.01]

HX-MPH3A16-[40-100/0.1]-PC[5-10/0.01]

HX-MPH3A20-[40-100/0.1]-P[13-20/0.01]

HX-MPH3A20-[40-100/0.1]-PC[6.5-13/0.01]

HX-MPH3A25-[40-100/0.1]-P[18-25/0.01]

HX-MPH3A25-[40-100/0.1]-PC[9-18/0.01]

HX-MPH3B5-[40-80/0.1]-P[2-5/0.01]

HX-MPH3B5-[40-80/0.1]-PC[1.2-2/0.01]

HX-MPH3B6-[40-80/0.1]-P[2-6/0.01]

HX-MPH3B6-[40-80/0.1]-PC[1.2-1.99/0.01]

HX-MPH3B8-[40-100/0.1]-P[3-8/0.01]

HX-MPH3B8-[40-100/0.1]-PC[1.5-2.99/0.01]

HX-MPH3B10-[40-100/0.1]-P[3-10/0.01]

HX-MPH3B10-[40-100/0.1]-PC[1.5-3/0.01]

HX-MPH3B13-[40-100/0.1]-P[6-13/0.01]

HX-MPH3B13-[40-100/0.1]-PC[3-6/0.01]

HX-MPH3B16-[40-100/0.1]-P[10-16/0.01]

HX-MPH3B16-[40-100/0.1]-PC[5-10/0.01]

HX-MPH3B20-[40-100/0.1]-P[13-20/0.01]

HX-MPH3B20-[40-100/0.1]-PC[6.5-13/0.01]

HX-MPH3B25-[40-100/0.1]-P[18-25/0.01]

HX-MPH3B25-[40-100/0.1]-PC[9-18/0.01]

HX-MPH4A5-[40-80/0.1]-P[2-5/0.01]-V[1.2-4.96/0.01]-S[2-20/0.1]

HX-MPH4A5-[40-80/0.1]-PC[1.2-2/0.01]-V[1.2-4.96/0.01]-S[2-20/0.1]

HX-MPH4A6-[40-80/0.1]-P[2-6/0.01]-V[1.2-5.96/0.01]-S[2-20/0.1]

HX-MPH4A6-[40-80/0.1]-PC[1.2-1.99/0.01]-V[1.2-5.96/0.01]-S[2-20/0.1]

HX-MPH4A8-[40-100/0.1]-P[3-8/0.01]-V[1.5-7.96/0.01]-S[2-20/0.1]

HX-MPH4A8-[40-100/0.1]-PC[1.5-2.99/0.01]-V[1.5-7.96/0.01]-S[2-20/0.1]

HX-MPH4A10-[40-100/0.1]-P[3-10/0.01]-V[1.5-9.96/0.01]-S[2-23/0.1]

HX-MPH4A10-[40-100/0.1]-PC[1.5-3/0.01]-V[1.5-9.96/0.01]-S[2-23/0.1]

HX-MPH4A13-[40-100/0.1]-P[6-13/0.01]-V[2-12.96/0.01]-S[2-23/0.1]

HX-MPH4A13-[40-100/0.1]-PC[3-6/0.01]-V[2-12.96/0.01]-S[2-23/0.1]

HX-MPH4A16-[40-100/0.1]-P[10-16/0.01]-V[3-15.96/0.01]-S[2-20/0.1]

HX-MPH4A16-[40-100/0.1]-PC[5-10/0.01]-V[3-15.96/0.01]-S[2-20/0.1]

刃先形状

材質

表面処理

シャンク(取付部)形状

D(シャンク径)

(mm)

刃先形状

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

2B	粉末ハイス鋼	HXコート	タップ付	5	2B	-	2 ～ 5	-	0.1 ～ 15	40 ～ 80	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	5	2B	-	-	1.2 ～ 2	0.1 ～ 15	40 ～ 80	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	6	2B	-	2 ～ 6	-	0.1 ～ 15	40 ～ 80	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	6	2B	-	-	1.2 ～ 1.99	0.1 ～ 15	40 ～ 80	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	8	2B	-	3 ～ 8	-	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	8	2B	-	-	1.5 ～ 2.99	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	10	2B	-	3 ～ 10	-	0.5 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	10	2B	-	-	1.5 ～ 3	0.5 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	13	2B	-	6 ～ 13	-	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	13	2B	-	-	3 ～ 6	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	16	2B	-	10 ～ 16	-	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	16	2B	-	-	5 ～ 10	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	20	2B	-	13 ～ 20	-	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	20	2B	-	-	6.5 ～ 13	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	25	2B	-	18 ～ 25	-	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
2B	粉末ハイス鋼	HXコート	タップ付	25	2B	-	-	9 ～ 18	0.1 ～ 15	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	5	3A	-	2 ～ 5	-	-	40 ～ 80	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	5	3A	-	-	1.2 ～ 2	-	40 ～ 80	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	6	3A	-	2 ～ 6	-	-	40 ～ 80	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	6	3A	-	-	1.2 ～ 1.99	-	40 ～ 80	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	8	3A	-	3 ～ 8	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	8	3A	-	-	1.5 ～ 2.99	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	10	3A	-	3 ～ 10	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	10	3A	-	-	1.5 ～ 3	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	13	3A	-	6 ～ 13	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	13	3A	-	-	3 ～ 6	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	16	3A	-	10 ～ 16	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	16	3A	-	-	5 ～ 10	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	20	3A	-	13 ～ 20	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	20	3A	-	-	6.5 ～ 13	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	25	3A	-	18 ～ 25	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3A	粉末ハイス鋼	HXコート	タップ付	25	3A	-	-	9 ～ 18	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	5	3B	-	2 ～ 5	-	-	40 ～ 80	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	5	3B	-	-	1.2 ～ 2	-	40 ～ 80	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	6	3B	-	2 ～ 6	-	-	40 ～ 80	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	6	3B	-	-	1.2 ～ 1.99	-	40 ～ 80	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	8	3B	-	3 ～ 8	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	8	3B	-	-	1.5 ～ 2.99	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	10	3B	-	3 ～ 10	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	10	3B	-	-	1.5 ～ 3	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	13	3B	-	6 ～ 13	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	13	3B	-	-	3 ～ 6	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	16	3B	-	10 ～ 16	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	16	3B	-	-	5 ～ 10	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	20	3B	-	13 ～ 20	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	20	3B	-	-	6.5 ～ 13	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	25	3B	-	18 ～ 25	-	-	40 ～ 100	-	-	-	-	-	-	10	1個
3B	粉末ハイス鋼	HXコート	タップ付	25	3B	-	-	9 ～ 18	-	40 ～ 100	-	-	-	-	-	-	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	5	4A	-	2 ～ 5	-	-	40 ～ 80	-	-	-	-	2 ～ 20	1.2 ～ 4.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	5	4A	-	-	1.2 ～ 2	-	40 ～ 80	-	-	-	-	2 ～ 20	1.2 ～ 4.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	6	4A	-	2 ～ 6	-	-	40 ～ 80	-	-	-	-	2 ～ 20	1.2 ～ 5.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	6	4A	-	-	1.2 ～ 1.99	-	40 ～ 80	-	-	-	-	2 ～ 20	1.2 ～ 5.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	8	4A	-	3 ～ 8	-	-	40 ～ 100	-	-	-	-	2 ～ 20	1.5 ～ 7.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	8	4A	-	-	1.5 ～ 2.99	-	40 ～ 100	-	-	-	-	2 ～ 20	1.5 ～ 7.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	10	4A	-	3 ～ 10	-	-	40 ～ 100	-	-	-	-	2 ～ 23	1.5 ～ 9.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	10	4A	-	-	1.5 ～ 3	-	40 ～ 100	-	-	-	-	2 ～ 23	1.5 ～ 9.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	13	4A	-	6 ～ 13	-	-	40 ～ 100	-	-	-	-	2 ～ 23	2 ～ 12.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	13	4A	-	-	3 ～ 6	-	40 ～ 100	-	-	-	-	2 ～ 23	2 ～ 12.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	16	4A	-	10 ～ 16	-	-	40 ～ 100	-	-	-	-	2 ～ 20	3 ～ 15.96	10	1個
4A	粉末ハイス鋼	HXコート	タップ付	16	4A	-	-	5 ～ 10	-	40 ～ 100	-	-	-	-	2 ～ 20	3 ～ 15.96	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

...

基本情報

基本情報

Al-Cr系コーティングの下地に窒化処理を行い、被膜の密着性、耐熱温度、摺動性を向上させるRXコート、TiCNコーティングの下地に窒化処理を行い、被膜の密着性、被加工材に対する摺動性を向上させるHXコーティングが選択可能な絞り用パンチです。材質はハイス鋼、粉末ハイス鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
