ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－HX・RX－
- 通常単価(税別)
- -
- 税込単価
- -
滑らかな先端形状と高精度の全長公差を併せ持つことが特長のR・テーパ一体型パイロ...
詳細情報を確認する未確定：候補が48型番あります。
商品情報
関連ページ
HXコーティング P.1725
RXコーティング P.1727

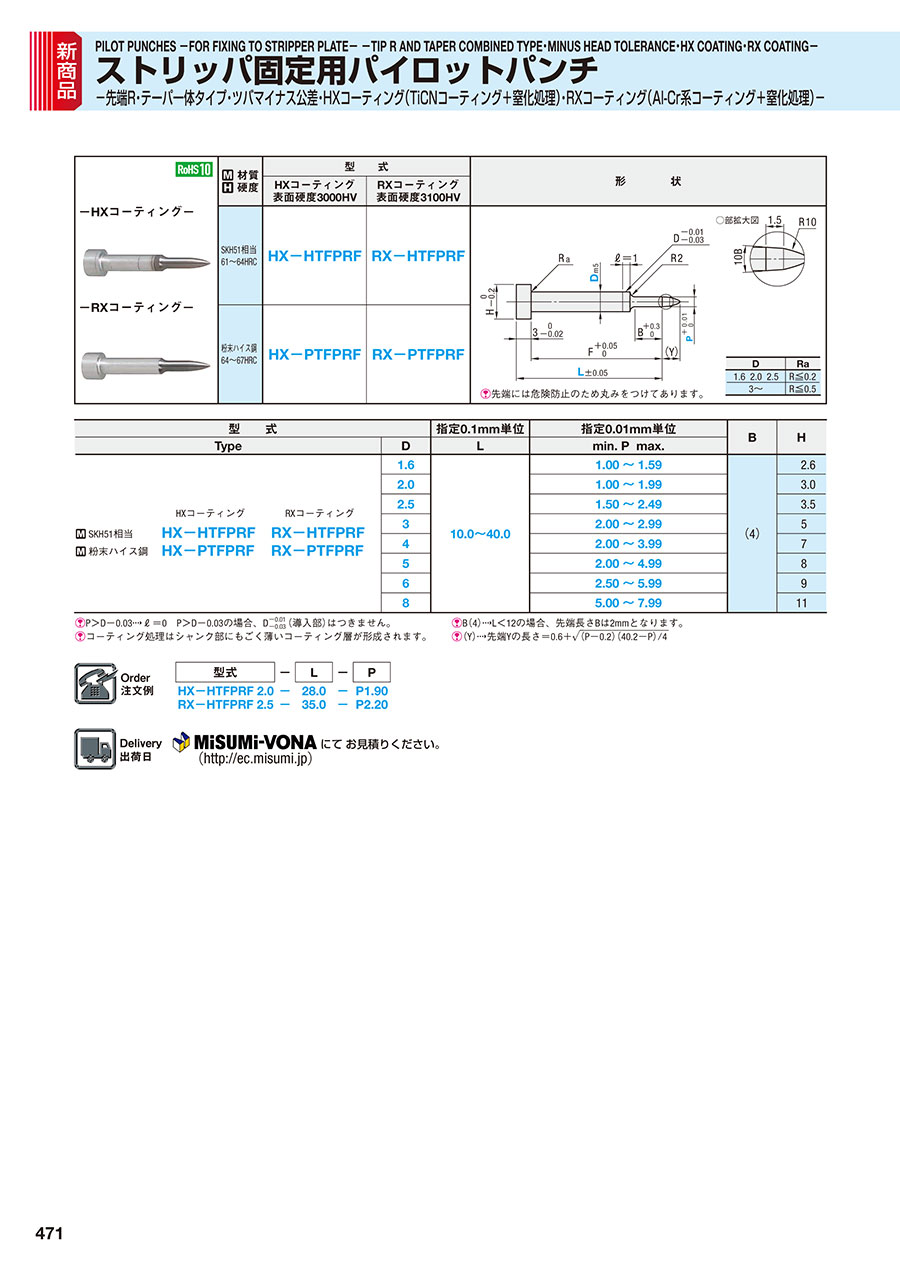

外形図・製品仕様
| D | Ra |
|---|---|
| 1.6 2.0 2.5 | R≦0.2 |
| 3～ | R≦0.5 |
先端には危険防止のため丸みをつけてあります。
| 材質 硬度 | 型 式 | |
|---|---|---|
| HXコーティング 表面硬度3000HV | RXコーティング 表面硬度3100HV | |
| SKH51相当 61～64HRC | HX-HTFPRF | RX-HTFPRF |
| 粉末ハイス鋼 64～67HRC | HX-PTFPRF | RX-PTFPRF |
規格表
| 型 式 | 指定0.1mm単位 | 指定0.01mm単位 | B | H | |||
|---|---|---|---|---|---|---|---|
| Type | D | L | min. P max. | ||||
SKH51相当 粉末ハイス鋼 | HXコーティング HX-HTFPRF HX-PTFPRF | RXコーティング RX-HTFPRF RX-PTFPRF | 1.6 | 10.0～40.0 | 1.00～1.59 | （4） | 2.6 |
| 2.0 | 1.00～1.99 | 3.0 | |||||
| 2.5 | 1.50～2.49 | 3.5 | |||||
| 3 | 2.00～2.99 | 5 | |||||
| 4 | 2.00～3.99 | 7 | |||||
| 5 | 2.00～4.99 | 8 | |||||
| 6 | 2.50～5.99 | 9 | |||||
| 8 | 5.00～7.99 | 11 | |||||
P＞D-0.03?＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
コーティング処理はシャンク部にもごく薄いコーティング層が形成されます。
B（4）L＜12の場合、先端長さBは2mmとなります。
（Y）先端Yの長さ＝0.6+
