タップ付パイロットパンチ -HXコーティング・RXコーティング-

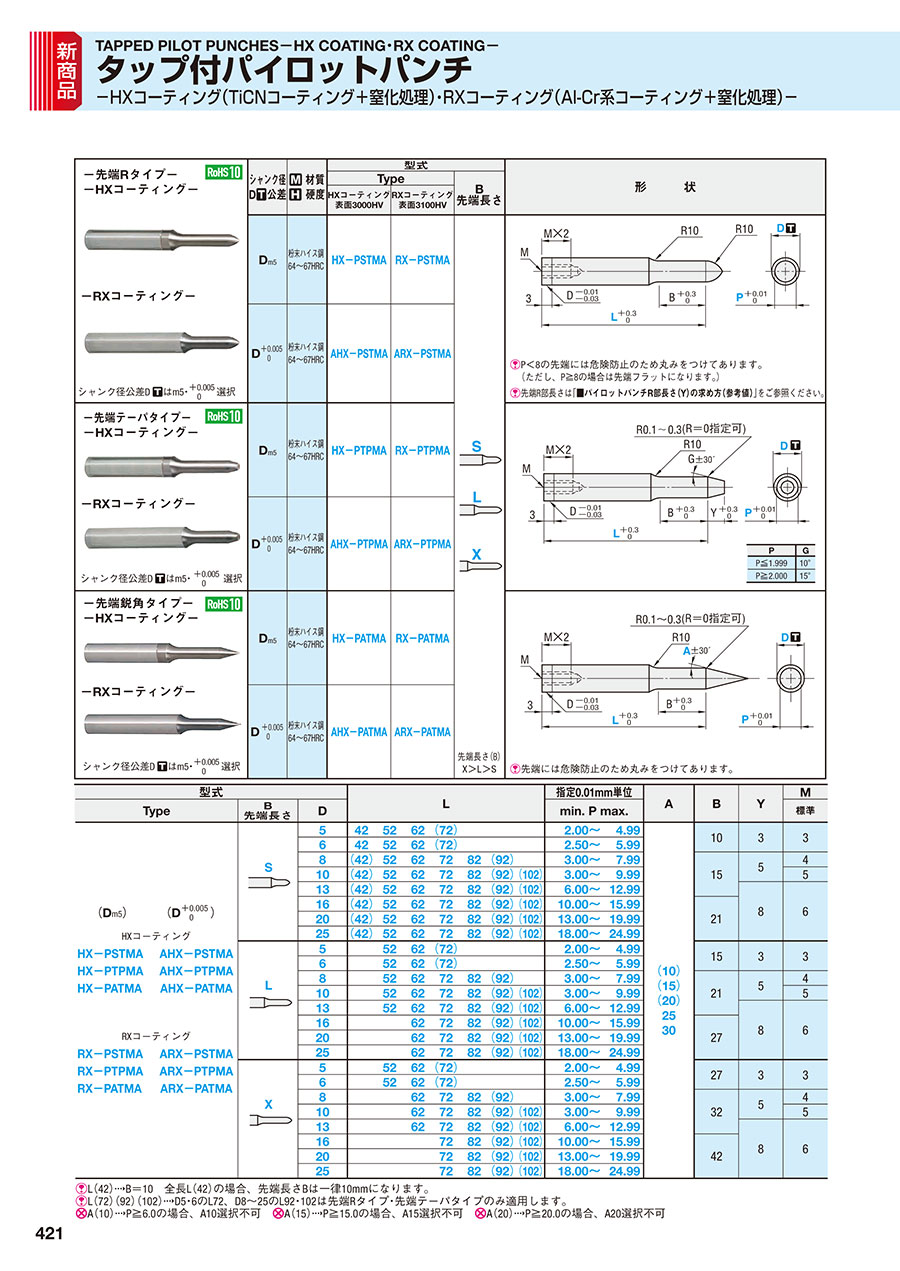

カタログ |P.421

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タップ付パイロットパンチ－TiCN・HW・DLC・NW－

通常出荷日：3 日目～

ボルトで固定するタイプのパイロットパンチです。先端部にはTiCN系・Al-Cr...

詳細情報を確認する

先端形状
スタンダード
材質
粉末ハイス鋼
取付プレート
パンチプレート
シャンク(取付部)形状
タップ付

未確定：候補が1,152型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

			Type		B 先端長さ
	シャンク径 D公差	材質硬度	型式			形状
			HXコーティング表面3000HV	RXコーティング表面3100HV	B 先端長さ
-先端Rタイプ- -HXコーティング-	D_m5	粉末ハイス鋼 64～67HRC	HX-PSTMA	RX-PSTMA
	D_m5	粉末ハイス鋼 64～67HRC	HX-PSTMA	RX-PSTMA
-RXコーティング-	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PSTMA	ARX-PSTMA
シャンク径公差D は m5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PSTMA	ARX-PSTMA		P＜8の先端には危険防止のため丸みをつけてあります。（ただし、P≧8の場合は先端フラットになります。）先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
-先端テーパタイプ- -HXコーティング-	D_m5	粉末ハイス鋼 64～67HRC	HX-PTPMA	RX-PTPMA
	D_m5	粉末ハイス鋼 64～67HRC	HX-PTPMA	RX-PTPMA
-RXコーティング-	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PTPMA	ARX-PTPMA
シャンク径公差D は m5・ +0.005/0 選択	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PTPMA	ARX-PTPMA
-先端鋭角タイプ- -HXコーティング-	D_m5	粉末ハイス鋼 64～67HRC	HX-PATMA	RX-PATMA
	D_m5	粉末ハイス鋼 64～67HRC	HX-PATMA	RX-PATMA
-RXコーティング-	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PATMA	ARX-PATMA
シャンク径公差Dは m5・ +0.005/0選択	D +0.005/0	粉末ハイス鋼 64～67HRC	AHX-PATMA	ARX-PATMA	先端長さ（B） X＞L＞S	先端には危険防止のため丸みをつけてあります。

規格表

型式				L							指定 0.01mm単位	A	B	Y	M
Type		B 先端長さ	D	L							min. P max.	A	B	Y	標準
			5	42	52	62	（72）				2.00～4.99	（10）（15）（20） 25 30	10	3	3
			6	42	52	62	（72）				2.50～5.99		10	3	3
			8	（42）	52	62	72	82	（92）		3.00～7.99		15	5	4
			10	（42）	52	62	72	82	（92）	（102）	3.00～9.99			5	5
			13	（42）	52	62	72	82	（92）	（102）	6.00～12.99			8	6
			16	（42）	52	62	72	82	（92）	（102）	10.00～15.99		21
（_Dm5）	（D +0.005/0）		20	（42）	52	62	72	82	（92）	（102）	13.00～19.99
HXコーティング			25	（42）	52	62	72	82	（92）	（102）	18.00～24.99
HX-PSTMA	AHX-PSTMA		5		52	62	（72）				2.00～4.99		15	3	3
HX-PTPMA	AHX-PTPMA		6		52	62	（72）				2.50～5.99		15	3	3
HX-PATMA	AHX-PATMA		8		52	62	72	82	（92）		3.00～7.99		21	5	4
			10		52	62	72	82	（92）	（102）	3.00～9.99			5	5
			13		52	62	72	82	（92）	（102）	6.00～12.99			8	6
RXコーティング			16			62	72	82	（92）	（102）	10.00～15.99		27
RX-PSTMA	ARX-PSTMA		20			62	72	82	（92）	（102）	13.00～19.99
RX-PTPMA	ARX-PTPMA		25			62	72	82	（92）	（102）	18.00～24.99
RX-PATMA	ARX-PATMA		5		52	62	（72）				2.00～4.99		27	3	3
			6		52	62	（72）				2.50～5.99		27	3	3
			8			62	72	82	（92）		3.00～7.99		32	5	4
			10			62	72	82	（92）	（102）	3.00～9.99			5	5
			13			62	72	82	（92）	（102）	6.00～12.99			8	6
			16				72	82	（92）	（102）	10.00～15.99		42
			20				72	82	（92）	（102）	13.00～19.99
			25				72	82	（92）	（102）	18.00～24.99

L（42）B＝10 全長L（42）の場合、先端長さBは一律10mmになります。
L（72）（92）（102）D5・6のL72、D8～25のL92・102は先端Rタイプ・先端テーパタイプのみ適用します。
A（10）P≧6.0の場合、A10選択不可 A（15）P≧15.0の場合、A15選択不可 A（20）P≧20.0の場合、A20選択不可

注文例

タップ付パイロットパンチ HXコーティング（TiCNコーティング＋窒化処理）・RXコーティング（Al-Cr系コーティング＋窒化処理）

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

...

型番

AHX-PATMAL5-[52-62/10]-P[2-4.99/0.01]-A[10-30/5]

AHX-PATMAL5-[52-62/10]-PC[1-1.99/0.01]-A[10-30/5]

AHX-PATMAL5-LC[32-61.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AHX-PATMAL5-LC[32-61.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AHX-PATMAL6-[52-62/10]-P[2.5-5.99/0.01]-A[10-30/5]

AHX-PATMAL6-[52-62/10]-PC[1.25-2.49/0.01]-A[10-30/5]

AHX-PATMAL6-LC[32-61.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AHX-PATMAL6-LC[32-61.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AHX-PATMAL8-[52-82/10]-P[3-7.99/0.01]-A[10-30/5]

AHX-PATMAL8-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-PATMAL8-LC[32-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AHX-PATMAL8-LC[32-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-PATMAL10-[52-82/10]-P[3-9.99/0.01]-A[10-30/5]

AHX-PATMAL10-[52-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-PATMAL10-LC[32-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AHX-PATMAL10-LC[32-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-PATMAL13-[52-82/10]-P[6-12.99/0.01]-A[10-30/5]

AHX-PATMAL13-[52-82/10]-PC[3-5.99/0.01]-A[10-30/5]

AHX-PATMAL13-LC[32-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AHX-PATMAL13-LC[32-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

AHX-PATMAL16-[62-82/10]-P[10-15.99/0.01]-A[10-30/5]

AHX-PATMAL16-[62-82/10]-PC[5-9.99/0.01]-A[10-30/5]

AHX-PATMAL16-LC[32-81.9/0.1]-P[10-15.99/0.01]-A[10-30/5]

AHX-PATMAL16-LC[32-81.9/0.1]-PC[5-9.99/0.01]-A[10-30/5]

AHX-PATMAL20-[62-82/10]-P[13-19.99/0.01]-A[15-30/5]

AHX-PATMAL20-[62-82/10]-PC[6.5-12.99/0.01]-A[15-30/5]

AHX-PATMAL20-LC[32-81.9/0.1]-P[13-19.99/0.01]-A[15-30/5]

AHX-PATMAL20-LC[32-81.9/0.1]-PC[6.5-12.99/0.01]-A[15-30/5]

AHX-PATMAL25-[62-82/10]-P[18-24.99/0.01]-A[15-30/5]

AHX-PATMAL25-[62-82/10]-PC[9-17.99/0.01]-A[15-30/5]

AHX-PATMAL25-LC[32-81.9/0.1]-P[18-24.99/0.01]-A[15-30/5]

AHX-PATMAL25-LC[32-81.9/0.1]-PC[9-17.99/0.01]-A[15-30/5]

AHX-PATMAS5-[42-62/10]-P[2-4.99/0.01]-A[10-30/5]

AHX-PATMAS5-[42-62/10]-PC[1-1.99/0.01]-A[10-30/5]

AHX-PATMAS5-LC[32-61.9/0.1]-P[2-4.99/0.01]-A[10-30/5]

AHX-PATMAS5-LC[32-61.9/0.1]-PC[1-1.99/0.01]-A[10-30/5]

AHX-PATMAS6-[42-62/10]-P[2.5-5.99/0.01]-A[10-30/5]

AHX-PATMAS6-[42-62/10]-PC[1.25-2.49/0.01]-A[10-30/5]

AHX-PATMAS6-LC[32-61.9/0.1]-P[2.5-5.99/0.01]-A[10-30/5]

AHX-PATMAS6-LC[32-61.9/0.1]-PC[1.25-2.49/0.01]-A[10-30/5]

AHX-PATMAS8-[42-82/10]-P[3-7.99/0.01]-A[10-30/5]

AHX-PATMAS8-[42-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-PATMAS8-LC[32-81.9/0.1]-P[3-7.99/0.01]-A[10-30/5]

AHX-PATMAS8-LC[32-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-PATMAS10-[42-82/10]-P[3-9.99/0.01]-A[10-30/5]

AHX-PATMAS10-[42-82/10]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-PATMAS10-LC[32-81.9/0.1]-P[3-9.99/0.01]-A[10-30/5]

AHX-PATMAS10-LC[32-81.9/0.1]-PC[1.5-2.99/0.01]-A[10-30/5]

AHX-PATMAS13-[42-82/10]-P[6-12.99/0.01]-A[10-30/5]

AHX-PATMAS13-[42-82/10]-PC[3-5.99/0.01]-A[10-30/5]

AHX-PATMAS13-LC[32-81.9/0.1]-P[6-12.99/0.01]-A[10-30/5]

AHX-PATMAS13-LC[32-81.9/0.1]-PC[3-5.99/0.01]-A[10-30/5]

AHX-PATMAS16-[42-82/10]-P[10-15.99/0.01]-A[10-30/5]

AHX-PATMAS16-[42-82/10]-PC[5-9.99/0.01]-A[10-30/5]

AHX-PATMAS16-LC[32-81.9/0.1]-P[10-15.99/0.01]-A[10-30/5]

AHX-PATMAS16-LC[32-81.9/0.1]-PC[5-9.99/0.01]-A[10-30/5]

AHX-PATMAS20-[42-82/10]-P[13-19.99/0.01]-A[15-30/5]

AHX-PATMAS20-[42-82/10]-PC[6.5-12.99/0.01]-A[15-30/5]

AHX-PATMAS20-LC[32-81.9/0.1]-P[13-19.99/0.01]-A[15-30/5]

AHX-PATMAS20-LC[32-81.9/0.1]-PC[6.5-12.99/0.01]-A[15-30/5]

刃先形状

表面処理

シャンク径D公差

B（先端長さ/刃先長さ）

D（シャンク径）

(mm)

A(テーパ角度)

(°)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

先端鋭角	HXコート	+0.005/0	L	5	10 ～ 30	52 ～ 62	-	2 ～ 4.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	5	10 ～ 30	52 ～ 62	-	-	1 ～ 1.99	10	1個
先端鋭角	HXコート	+0.005/0	L	5	10 ～ 30	-	32 ～ 61.9	2 ～ 4.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	5	10 ～ 30	-	32 ～ 61.9	-	1 ～ 1.99	10	1個
先端鋭角	HXコート	+0.005/0	L	6	10 ～ 30	52 ～ 62	-	2.5 ～ 5.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	6	10 ～ 30	52 ～ 62	-	-	1.25 ～ 2.49	10	1個
先端鋭角	HXコート	+0.005/0	L	6	10 ～ 30	-	32 ～ 61.9	2.5 ～ 5.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	6	10 ～ 30	-	32 ～ 61.9	-	1.25 ～ 2.49	10	1個
先端鋭角	HXコート	+0.005/0	L	8	10 ～ 30	52 ～ 82	-	3 ～ 7.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	8	10 ～ 30	52 ～ 82	-	-	1.5 ～ 2.99	10	1個
先端鋭角	HXコート	+0.005/0	L	8	10 ～ 30	-	32 ～ 81.9	3 ～ 7.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	8	10 ～ 30	-	32 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	HXコート	+0.005/0	L	10	10 ～ 30	52 ～ 82	-	3 ～ 9.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	10	10 ～ 30	52 ～ 82	-	-	1.5 ～ 2.99	10	1個
先端鋭角	HXコート	+0.005/0	L	10	10 ～ 30	-	32 ～ 81.9	3 ～ 9.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	10	10 ～ 30	-	32 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	HXコート	+0.005/0	L	13	10 ～ 30	52 ～ 82	-	6 ～ 12.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	13	10 ～ 30	52 ～ 82	-	-	3 ～ 5.99	10	1個
先端鋭角	HXコート	+0.005/0	L	13	10 ～ 30	-	32 ～ 81.9	6 ～ 12.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	13	10 ～ 30	-	32 ～ 81.9	-	3 ～ 5.99	10	1個
先端鋭角	HXコート	+0.005/0	L	16	10 ～ 30	62 ～ 82	-	10 ～ 15.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	16	10 ～ 30	62 ～ 82	-	-	5 ～ 9.99	10	1個
先端鋭角	HXコート	+0.005/0	L	16	10 ～ 30	-	32 ～ 81.9	10 ～ 15.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	16	10 ～ 30	-	32 ～ 81.9	-	5 ～ 9.99	10	1個
先端鋭角	HXコート	+0.005/0	L	20	15 ～ 30	62 ～ 82	-	13 ～ 19.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	20	15 ～ 30	62 ～ 82	-	-	6.5 ～ 12.99	10	1個
先端鋭角	HXコート	+0.005/0	L	20	15 ～ 30	-	32 ～ 81.9	13 ～ 19.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	20	15 ～ 30	-	32 ～ 81.9	-	6.5 ～ 12.99	10	1個
先端鋭角	HXコート	+0.005/0	L	25	15 ～ 30	62 ～ 82	-	18 ～ 24.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	25	15 ～ 30	62 ～ 82	-	-	9 ～ 17.99	10	1個
先端鋭角	HXコート	+0.005/0	L	25	15 ～ 30	-	32 ～ 81.9	18 ～ 24.99	-	10	1個
先端鋭角	HXコート	+0.005/0	L	25	15 ～ 30	-	32 ～ 81.9	-	9 ～ 17.99	10	1個
先端鋭角	HXコート	+0.005/0	S	5	10 ～ 30	42 ～ 62	-	2 ～ 4.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	5	10 ～ 30	42 ～ 62	-	-	1 ～ 1.99	10	1個
先端鋭角	HXコート	+0.005/0	S	5	10 ～ 30	-	32 ～ 61.9	2 ～ 4.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	5	10 ～ 30	-	32 ～ 61.9	-	1 ～ 1.99	10	1個
先端鋭角	HXコート	+0.005/0	S	6	10 ～ 30	42 ～ 62	-	2.5 ～ 5.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	6	10 ～ 30	42 ～ 62	-	-	1.25 ～ 2.49	10	1個
先端鋭角	HXコート	+0.005/0	S	6	10 ～ 30	-	32 ～ 61.9	2.5 ～ 5.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	6	10 ～ 30	-	32 ～ 61.9	-	1.25 ～ 2.49	10	1個
先端鋭角	HXコート	+0.005/0	S	8	10 ～ 30	42 ～ 82	-	3 ～ 7.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	8	10 ～ 30	42 ～ 82	-	-	1.5 ～ 2.99	10	1個
先端鋭角	HXコート	+0.005/0	S	8	10 ～ 30	-	32 ～ 81.9	3 ～ 7.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	8	10 ～ 30	-	32 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	HXコート	+0.005/0	S	10	10 ～ 30	42 ～ 82	-	3 ～ 9.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	10	10 ～ 30	42 ～ 82	-	-	1.5 ～ 2.99	10	1個
先端鋭角	HXコート	+0.005/0	S	10	10 ～ 30	-	32 ～ 81.9	3 ～ 9.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	10	10 ～ 30	-	32 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端鋭角	HXコート	+0.005/0	S	13	10 ～ 30	42 ～ 82	-	6 ～ 12.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	13	10 ～ 30	42 ～ 82	-	-	3 ～ 5.99	10	1個
先端鋭角	HXコート	+0.005/0	S	13	10 ～ 30	-	32 ～ 81.9	6 ～ 12.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	13	10 ～ 30	-	32 ～ 81.9	-	3 ～ 5.99	10	1個
先端鋭角	HXコート	+0.005/0	S	16	10 ～ 30	42 ～ 82	-	10 ～ 15.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	16	10 ～ 30	42 ～ 82	-	-	5 ～ 9.99	10	1個
先端鋭角	HXコート	+0.005/0	S	16	10 ～ 30	-	32 ～ 81.9	10 ～ 15.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	16	10 ～ 30	-	32 ～ 81.9	-	5 ～ 9.99	10	1個
先端鋭角	HXコート	+0.005/0	S	20	15 ～ 30	42 ～ 82	-	13 ～ 19.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	20	15 ～ 30	42 ～ 82	-	-	6.5 ～ 12.99	10	1個
先端鋭角	HXコート	+0.005/0	S	20	15 ～ 30	-	32 ～ 81.9	13 ～ 19.99	-	10	1個
先端鋭角	HXコート	+0.005/0	S	20	15 ～ 30	-	32 ～ 81.9	-	6.5 ～ 12.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

基本情報

基本情報

ボルトで固定するタイプのパイロットパンチです。先端部にはTiCN系・Al-Cr系のコーティングを施しています。いずれも下地に窒化処理を施すことでコーティングの耐久性を向上させています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タップ付パイロットパンチ -HXコーティング・RXコーティング-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品タップ付パイロットパンチ -HXコーティング・RXコーティング-	タップ付パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）	タップ付パイロットパンチ－TiCN・HW・DLC・NW－	タップ付パイロットパンチ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-
通常出荷日	お見積り	5日目	お見積り	3日目
先端形状	スタンダード	スタンダード	スタンダード	スタンダード
材質	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	-
取付プレート	パンチプレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	タップ付	タップ付	タップ付	タップ付
