ツバ止めパイロットパンチ－HXコーティング・RXコーティング－

カタログ |P.431

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

ツバでパンチを保持し、キー・プレート等で抜け防止する用途を想定したパイロットパ...

詳細情報を確認する

先端形状
スタンダード
材質
粉末ハイス鋼
取付プレート
パンチプレート
シャンク(取付部)形状
ツバ止め
シャンク径D公差
+0.005/0

未確定：候補が144型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

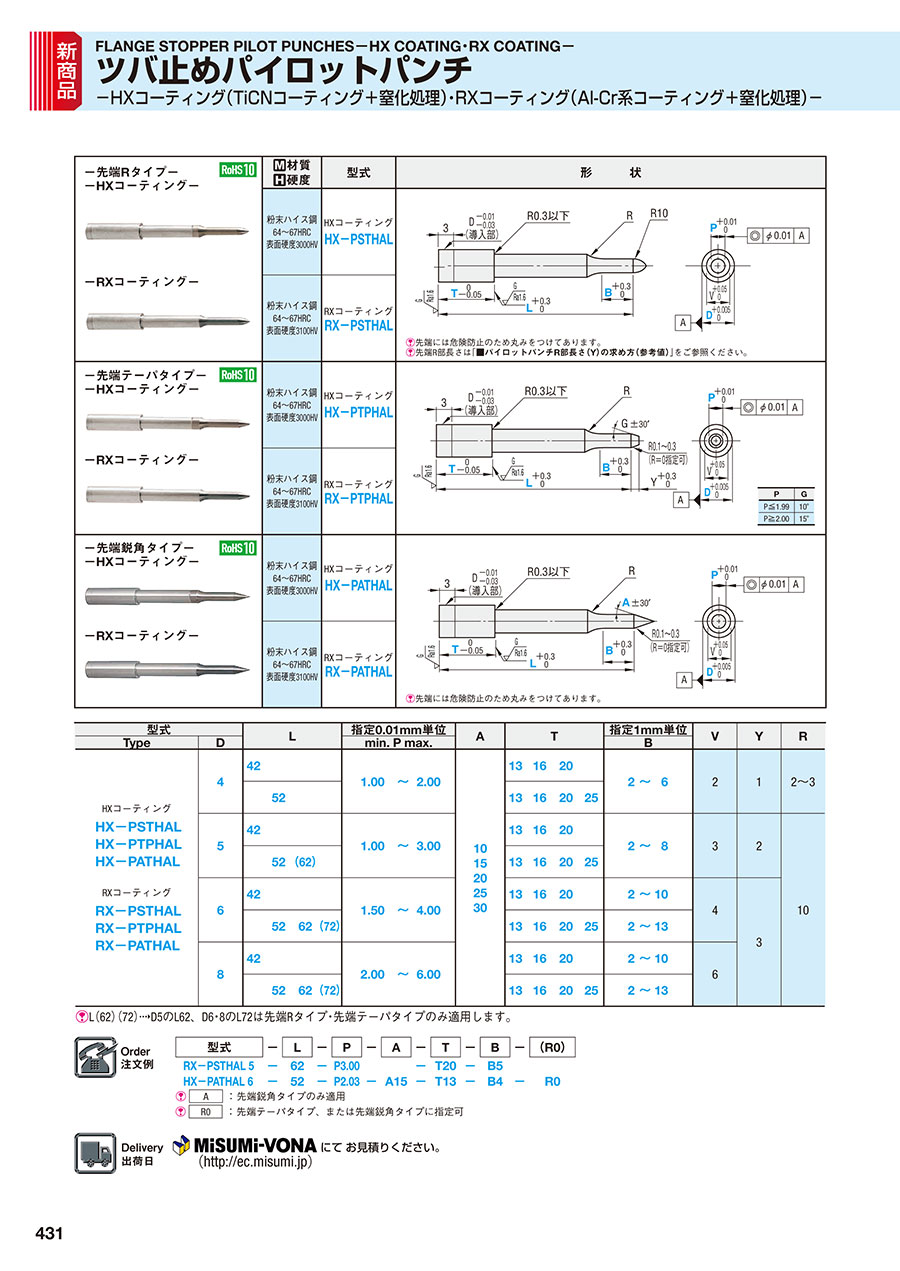

外形図・製品仕様

	材質硬度	型式	形状
-先端Rタイプ- -HXコーティング-	粉末ハイス鋼 64～67HRC 表面硬度3000HV	HXコーティング HX-PSTHAL	先端には危険防止のため丸みをつけてあります。先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください
-RXコーティング-	粉末ハイス鋼 64～67HRC 表面硬度3100HV	RXコーティング RX-PSTHAL
-先端テーパタイプ- -HXコーティング-	粉末ハイス鋼64～67HRC 表面硬度3000HV	HXコーティング HX-PTPHAL
-RXコーティング-	粉末ハイス鋼64～67HRC 表面硬度3100HV	RXコーティング RX-PTPHAL
-先端鋭角タイプ- -HXコーティング-	粉末ハイス鋼64～67HRC 表面硬度3000HV	HXコーティング HX-PATHAL	先端には危険防止のため丸みをつけてあります。
-RXコーティング-	粉末ハイス鋼64～67HRC 表面硬度3100HV	RXコーティング RX-PATHAL	先端には危険防止のため丸みをつけてあります。

規格表

型式		L				指定0.01mm単位	A	T				指定1mm単位	V	Y	R
Type	D	L				min. P max.	A	T				B	V	Y	R
HXコーティング HX-PSTHAL HX-PTPHAL HX-PATHAL RXコーティング RX-PSTHAL RX-PTPHAL RX-PATHAL	4	42				1.00～2.00	10 15 20 25 30	13	16	20		2～6	2	1	2～3
	4		52			1.00～2.00		13	16	20	25	2～6	2	1	2～3
	5	42				1.00～3.00		13	16	20		2～88	3	2	10
	5		52	（62）		1.00～3.00		13	16	20	25	2～88	3	2
	6	42				1.50～4.00		13	16	20		2～10	4	3
	6		52	62	（72）	1.50～4.00		13	16	20	25	2～13	4
	8	42				2.00～6.00		13	16	20		2～10	6
	8		52	62	（72）	2.00～6.00		13	16	20	25	2～13	6

L（62）（72）D5のL62、D6・8のL72は先端Rタイプ・先端テーパタイプのみ適用します。

注文例

ツバ止めパイロットパンチ　HXコーティング（TiCNコーティング＋窒化処理）・RXコーティング（Al-Cr系コーティング＋窒化処理）

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

型番

HX-PATHAL4-[42,52]-P[1-2/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-6/1]

HX-PATHAL4-[42,52]-P[1-2/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PATHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-6/1]

HX-PATHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PATHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-6/1]

HX-PATHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PATHAL5-[42,52]-P[1-3/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-8/1]

HX-PATHAL5-[42,52]-P[1-3/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-8/1]

HX-PATHAL5-LC[40.1-51.9/0.1]-P[1-3/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-8/1]

HX-PATHAL5-LC[40.1-51.9/0.1]-P[1-3/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-8/1]

HX-PATHAL5-LCT[40-51.9/0.1]-P[1-3/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-8/1]

HX-PATHAL5-LCT[40-51.9/0.1]-P[1-3/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-8/1]

HX-PATHAL6-[42,52,62]-P[1.5-4/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

HX-PATHAL6-[42,52,62]-P[1.5-4/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PATHAL6-LC[40.1-61.9/0.1]-P[1.5-4/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

HX-PATHAL6-LC[40.1-61.9/0.1]-P[1.5-4/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PATHAL6-LCT[40-61.9/0.1]-P[1.5-4/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

HX-PATHAL6-LCT[40-61.9/0.1]-P[1.5-4/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PATHAL8-[42,52,62]-P[2-6/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

HX-PATHAL8-[42,52,62]-P[2-6/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PATHAL8-LC[40.1-61.9/0.1]-P[2-6/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

HX-PATHAL8-LC[40.1-61.9/0.1]-P[2-6/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PATHAL8-LCT[40-61.9/0.1]-P[2-6/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

HX-PATHAL8-LCT[40-61.9/0.1]-P[2-6/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PSTHAL4-[42,52]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

HX-PSTHAL4-[42,52]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PSTHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

HX-PSTHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PSTHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

HX-PSTHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PSTHAL5-[42,52,62]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

HX-PSTHAL5-[42,52,62]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

HX-PSTHAL5-LC[40.1-61.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

HX-PSTHAL5-LC[40.1-61.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

HX-PSTHAL5-LCT[40-61.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

HX-PSTHAL5-LCT[40-61.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

HX-PSTHAL6-[42,52,62,72]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

HX-PSTHAL6-[42,52,62,72]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PSTHAL6-LC[40.1-71.9/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

HX-PSTHAL6-LC[40.1-71.9/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PSTHAL6-LCT[40-71.9/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

HX-PSTHAL6-LCT[40-71.9/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PSTHAL8-[42,52,62,72]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

HX-PSTHAL8-[42,52,62,72]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PSTHAL8-LC[40.1-71.9/0.1]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

HX-PSTHAL8-LC[40.1-71.9/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PSTHAL8-LCT[40-71.9/0.1]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

HX-PSTHAL8-LCT[40-71.9/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

HX-PTPHAL4-[42,52]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

HX-PTPHAL4-[42,52]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PTPHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

HX-PTPHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PTPHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

HX-PTPHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

HX-PTPHAL5-[42,52,62]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

HX-PTPHAL5-[42,52,62]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

HX-PTPHAL5-LC[40.1-61.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

HX-PTPHAL5-LC[40.1-61.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

HX-PTPHAL5-LCT[40-61.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

HX-PTPHAL5-LCT[40-61.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

刃先形状

表面処理

D（シャンク径）

(mm)

A(テーパ角度)

(°)

B(刃先長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

P(刃先寸法)

(mm)

T(ツバ部長さ)

(mm)

RoHS?

最小発注数量

先端鋭角	HXコート	4	10 ～ 30	2 ～ 6	42 ～ 52	-	-	1 ～ 2	13 ～ 25	-	-	-	10	1個
