キー溝付パンチ　-RXコーティング・HXコーティング-

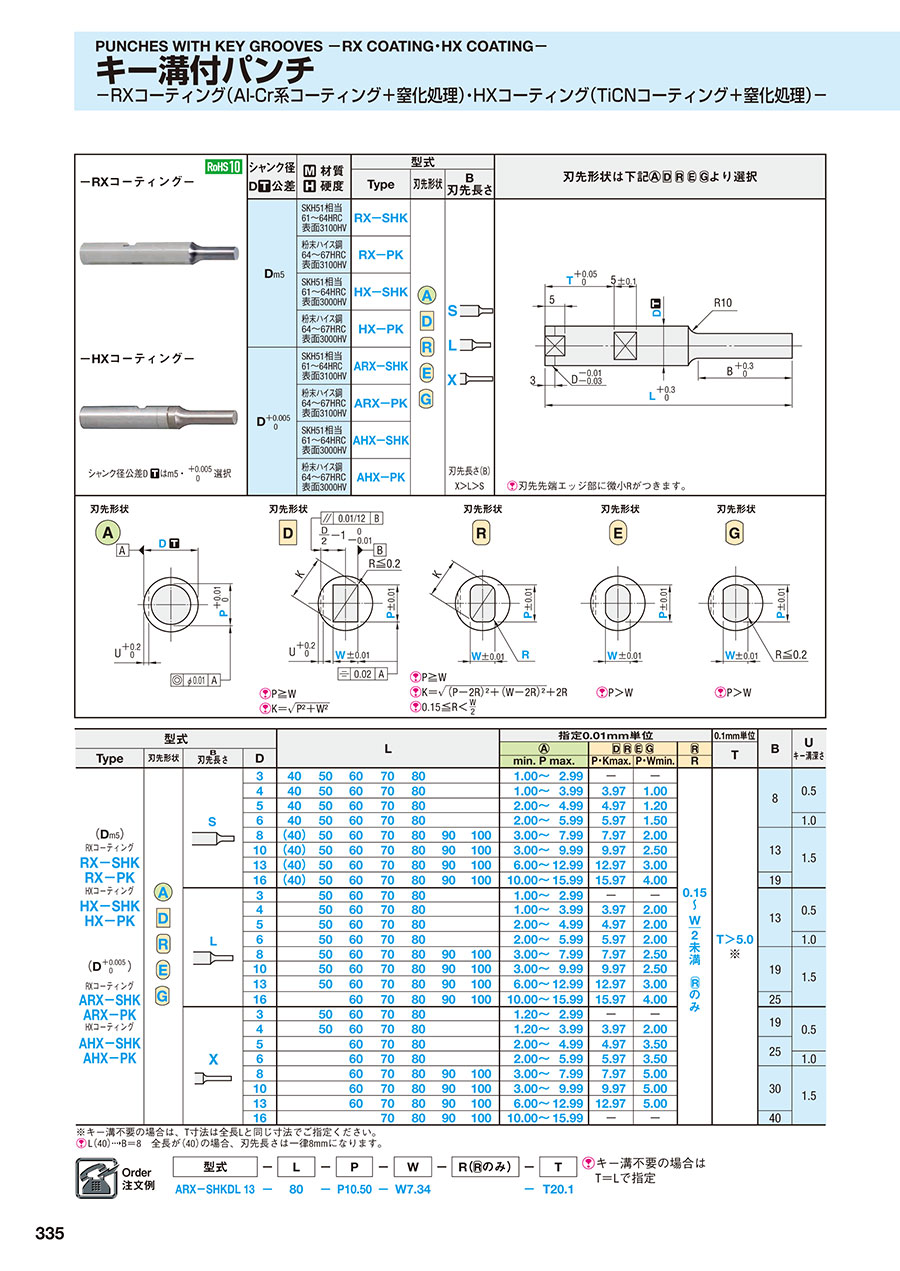

カタログ |P.335

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

キー溝付パンチ

4.3

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

キー溝付ジェクタパンチ　ノーマル・WPC処理

通常出荷日：3 日目

従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングを施したキー溝付パ...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
シャンク(取付部)形状
キー溝付

未確定：候補が7,104型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

キー溝付パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）・HXコーティング（TiCNコーティング＋窒化処理）－

刃先先端エッジ部に微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKH51相当 61～64HRC 表面3100HV	RX-SHK		刃先長さ（B） X＞L＞S
	粉末ハイス鋼 64～67HRC 表面3100HV	RX-PK
	SKH51相当 61～64HRC 表面3000HV	HX-SHK
	粉末ハイス鋼 64～67HRC 表面3000HV	HX-PK
D +0.005/0	SKH51相当 61～64HRC 表面3100HV	ARX-SHK
	粉末ハイス鋼 64～67HRC 表面3100HV	ARX-PK
	SKH51相当 61～64HRC 表面3000HV	AHX-SHK
	粉末ハイス鋼 64～67HRC 表面3000HV	AHX-PK

シャンク径公差Dはm5・ +0.005/0選択

規格表

型式				L							指定0.01mm単位				0.1mm単位	B	U キー溝深さ
型式															T
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） RXコーティング RX-SHK RX-PK HXコーティング HX-SHK HX-PK （D +0.005/0） RXコーティング ARX-SHK ARX-PK HXコーティング AHX-SHK AHX-PK			3	40	50	60	70	80			1.00～2.99	-	-		T＞5.0 ※	8	0.5
			4	40	50	60	70	80			1.00～3.99	3.97	1.00
			5	40	50	60	70	80			2.00～4.99	4.97	1.20
			6	40	50	60	70	80			2.00～5.99	5.97	1.50				1.0
			8	（40）	50	60	70	80	90	100	3.00～7.99	7.97	2.00			13	1.5
			10	（40）	50	60	70	80	90	100	3.00～9.99	9.97	2.50
			13	（40）	50	60	70	80	90	100	6.00～12.99	12.97	3.00
			16	（40）	50	60	70	80	90	100	10.00～15.99	15.97	4.00			19
			3		50	60	70	80			1.00～2.99	-	-			13	0.5
			4		50	60	70	80			1.00～3.99	3.97	2.00
			5		50	60	70	80			2.00～4.99	4.97	2.00
			6		50	60	70	80			2.00～5.99	5.97	2.00				1.0
			8		50	60	70	80	90	100	3.00～7.99	7.97	2.50			19	1.5
			10		50	60	70	80	90	100	3.00～9.99	9.97	2.50
			13		50	60	70	80	90	100	6.00～12.99	12.97	3.00
			16			60	70	80	90	100	10.00～15.99	15.97	4.00			25
			3		50	60	70	80			1.20～2.99	-	-			19	0.5
			4		50	60	70	80			1.20～3.99	3.97	2.00			19
			5			60	70	80			2.00～4.99	4.97	3.50			25
			6			60	70	80			2.00～5.99	5.97	3.50			25	1.0
			8			60	70	80	90	100	3.00～7.99	7.97	5.00			30	1.5
			10			60	70	80	90	100	3.00～9.99	9.97	5.00
			13			60	70	80	90	100	6.00～12.99	12.97	5.00
			16				70	80	90	100	10.00～15.99	-	-			40

※キー溝不要の場合は、T寸法は全長Lと同じ寸法でご指定ください。
L（40）B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

...

119

型番

AHX-PKAL3-[50-80/10]-P[1-2.99/0.01]-T[5.1-80/0.1]

AHX-PKAL3-[50-80/10]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAL3-LC[27-79.9/0.1]-P[1-2.99/0.01]-T[5.1-80/0.1]

AHX-PKAL3-LC[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAL3-LCT[27-79.9/0.1]-P[1-2.99/0.01]-T[5.1-80/0.1]

AHX-PKAL3-LCT[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAL4-[50-80/10]-P[1-3.99/0.01]-T[5.1-80/0.1]

AHX-PKAL4-[50-80/10]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAL4-LC[27-79.9/0.1]-P[1-3.99/0.01]-T[5.1-80/0.1]

AHX-PKAL4-LC[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAL4-LCT[27-79.9/0.1]-P[1-3.99/0.01]-T[5.1-80/0.1]

AHX-PKAL4-LCT[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAL5-[50-80/10]-P[2-4.99/0.01]-T[5.1-80/0.1]

AHX-PKAL5-[50-80/10]-PC[1-1.99/0.01]-T[5.1-80/0.1]

AHX-PKAL5-LC[27-79.9/0.1]-P[2-4.99/0.01]-T[5.1-80/0.1]

AHX-PKAL5-LC[27-79.9/0.1]-PC[1-1.99/0.01]-T[5.1-80/0.1]

AHX-PKAL5-LCT[27-79.9/0.1]-P[2-4.99/0.01]-T[5.1-80/0.1]

AHX-PKAL5-LCT[27-79.9/0.1]-PC[1-1.99/0.01]-T[5.1-80/0.1]

AHX-PKAL6-[50-80/10]-P[2-5.99/0.01]-T[5.1-80/0.1]

AHX-PKAL6-[50-80/10]-PC[1-1.99/0.01]-T[5.1-80/0.1]

AHX-PKAL6-LC[27-79.9/0.1]-P[2-5.99/0.01]-T[5.1-80/0.1]

AHX-PKAL6-LC[27-79.9/0.1]-PC[1-1.99/0.01]-T[5.1-80/0.1]

AHX-PKAL6-LCT[27-79.9/0.1]-P[2-5.99/0.01]-T[5.1-80/0.1]

AHX-PKAL6-LCT[27-79.9/0.1]-PC[1-1.99/0.01]-T[5.1-80/0.1]

AHX-PKAL8-[50-100/10]-P[3-7.99/0.01]-T[5.1-100/0.1]

AHX-PKAL8-[50-100/10]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]

AHX-PKAL8-LC[27-99.9/0.1]-P[3-7.99/0.01]-T[5.1-100/0.1]

AHX-PKAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]

AHX-PKAL8-LCT[27-99.9/0.1]-P[3-7.99/0.01]-T[5.1-100/0.1]

AHX-PKAL8-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]

AHX-PKAL10-[50-100/10]-P[3-9.99/0.01]-T[5.1-100/0.1]

AHX-PKAL10-[50-100/10]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]

AHX-PKAL10-LC[27-99.9/0.1]-P[3-9.99/0.01]-T[5.1-100/0.1]

AHX-PKAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]

AHX-PKAL10-LCT[27-99.9/0.1]-P[3-9.99/0.01]-T[5.1-100/0.1]

AHX-PKAL10-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]

AHX-PKAL13-[50-100/10]-P[6-12.99/0.01]-T[5.1-100/0.1]

AHX-PKAL13-[50-100/10]-PC[3-5.99/0.01]-T[5.1-100/0.1]

AHX-PKAL13-LC[27-99.9/0.1]-P[6-12.99/0.01]-T[5.1-100/0.1]

AHX-PKAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]-T[5.1-100/0.1]

AHX-PKAL13-LCT[27-99.9/0.1]-P[6-12.99/0.01]-T[5.1-100/0.1]

AHX-PKAL13-LCT[27-99.9/0.1]-PC[3-5.99/0.01]-T[5.1-100/0.1]

AHX-PKAL16-[60-100/10]-P[10-15.99/0.01]-T[5.1-100/0.1]

AHX-PKAL16-[60-100/10]-PC[5-9.99/0.01]-T[5.1-100/0.1]

AHX-PKAL16-LC[27-99.9/0.1]-P[10-15.99/0.01]-T[5.1-100/0.1]

AHX-PKAL16-LC[27-99.9/0.1]-PC[5-9.99/0.01]-T[5.1-100/0.1]

AHX-PKAL16-LCT[27-99.9/0.1]-P[10-15.99/0.01]-T[5.1-100/0.1]

AHX-PKAL16-LCT[27-99.9/0.1]-PC[5-9.99/0.01]-T[5.1-100/0.1]

AHX-PKAS3-[40-80/10]-P[1-2.99/0.01]-T[5.1-80/0.1]

AHX-PKAS3-[40-80/10]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAS3-LC[27-79.9/0.1]-P[1-2.99/0.01]-T[5.1-80/0.1]

AHX-PKAS3-LC[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAS3-LCT[27-79.9/0.1]-P[1-2.99/0.01]-T[5.1-80/0.1]

AHX-PKAS3-LCT[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAS4-[40-80/10]-P[1-3.99/0.01]-T[5.1-80/0.1]

AHX-PKAS4-[40-80/10]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAS4-LC[27-79.9/0.1]-P[1-3.99/0.01]-T[5.1-80/0.1]

AHX-PKAS4-LC[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

AHX-PKAS4-LCT[27-79.9/0.1]-P[1-3.99/0.01]-T[5.1-80/0.1]

AHX-PKAS4-LCT[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]

刃先形状

材質

表面処理

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

T(キー溝位置)

(mm)

RoHS?

最小発注数量

A	粉末ハイス鋼	HXコート	+0.005/0	L	3	1 ～ 2.99	50 ～ 80	-	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	3	-	50 ～ 80	-	-	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	3	1 ～ 2.99	-	27 ～ 79.9	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	3	-	-	27 ～ 79.9	-	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	3	1 ～ 2.99	-	-	27 ～ 79.9	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	3	-	-	-	27 ～ 79.9	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	4	1 ～ 3.99	50 ～ 80	-	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	4	-	50 ～ 80	-	-	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	4	1 ～ 3.99	-	27 ～ 79.9	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	4	-	-	27 ～ 79.9	-	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	4	1 ～ 3.99	-	-	27 ～ 79.9	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	4	-	-	-	27 ～ 79.9	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	5	2 ～ 4.99	50 ～ 80	-	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	5	-	50 ～ 80	-	-	1 ～ 1.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	5	2 ～ 4.99	-	27 ～ 79.9	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	5	-	-	27 ～ 79.9	-	1 ～ 1.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	5	2 ～ 4.99	-	-	27 ～ 79.9	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	5	-	-	-	27 ～ 79.9	1 ～ 1.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	6	2 ～ 5.99	50 ～ 80	-	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	6	-	50 ～ 80	-	-	1 ～ 1.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	6	2 ～ 5.99	-	27 ～ 79.9	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	6	-	-	27 ～ 79.9	-	1 ～ 1.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	6	2 ～ 5.99	-	-	27 ～ 79.9	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	6	-	-	-	27 ～ 79.9	1 ～ 1.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	8	3 ～ 7.99	50 ～ 100	-	-	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	8	-	50 ～ 100	-	-	1.5 ～ 2.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	8	3 ～ 7.99	-	27 ～ 99.9	-	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	8	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	8	3 ～ 7.99	-	-	27 ～ 99.9	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	8	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	10	3 ～ 9.99	50 ～ 100	-	-	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	10	-	50 ～ 100	-	-	1.5 ～ 2.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	10	3 ～ 9.99	-	27 ～ 99.9	-	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	10	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	10	3 ～ 9.99	-	-	27 ～ 99.9	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	10	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	13	6 ～ 12.99	50 ～ 100	-	-	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	13	-	50 ～ 100	-	-	3 ～ 5.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	13	6 ～ 12.99	-	27 ～ 99.9	-	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	13	-	-	27 ～ 99.9	-	3 ～ 5.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	13	6 ～ 12.99	-	-	27 ～ 99.9	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	13	-	-	-	27 ～ 99.9	3 ～ 5.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	16	10 ～ 15.99	60 ～ 100	-	-	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	16	-	60 ～ 100	-	-	5 ～ 9.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	16	10 ～ 15.99	-	27 ～ 99.9	-	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	16	-	-	27 ～ 99.9	-	5 ～ 9.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	16	10 ～ 15.99	-	-	27 ～ 99.9	-	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	L	16	-	-	-	27 ～ 99.9	5 ～ 9.99	-	-	-	5.1 ～ 100	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	3	1 ～ 2.99	40 ～ 80	-	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	3	-	40 ～ 80	-	-	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	3	1 ～ 2.99	-	27 ～ 79.9	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	3	-	-	27 ～ 79.9	-	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	3	1 ～ 2.99	-	-	27 ～ 79.9	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	3	-	-	-	27 ～ 79.9	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	4	1 ～ 3.99	40 ～ 80	-	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	4	-	40 ～ 80	-	-	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	4	1 ～ 3.99	-	27 ～ 79.9	-	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	4	-	-	27 ～ 79.9	-	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	4	1 ～ 3.99	-	-	27 ～ 79.9	-	-	-	-	5.1 ～ 80	10	1個
A	粉末ハイス鋼	HXコート	+0.005/0	S	4	-	-	-	27 ～ 79.9	0.5 ～ 0.99	-	-	-	5.1 ～ 80	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

119

基本情報

基本情報

従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングを施したキー溝付パンチです。窒化処理を併用することでコーティングの密着性も改善しています。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

キー溝付パンチ　-RXコーティング・HXコーティング-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品キー溝付パンチ　-RXコーティング・HXコーティング-	キー溝付パンチ　-TiCNコーティング-	キー溝付パンチ	キー溝付パンチ　-DLCコーティング・NWコーティング(DLCコーティング+WPC®処理)－	キー溝付パンチ　－RWコーティング(Al-Cr系コーティング+WPC®処理)-	キー溝付パンチ　-WPC®処理・HWコーティング（TiCNコーティング＋WPC®処理）-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	お見積り	3日目	3日目	お見積り	お見積り	3日目
厚板打ち抜き用有無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	なし	なし	なし	なし	なし	なし
シャンク(取付部)形状	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付
