タップ付パンチ　-RXコーティング・HXコーティング-

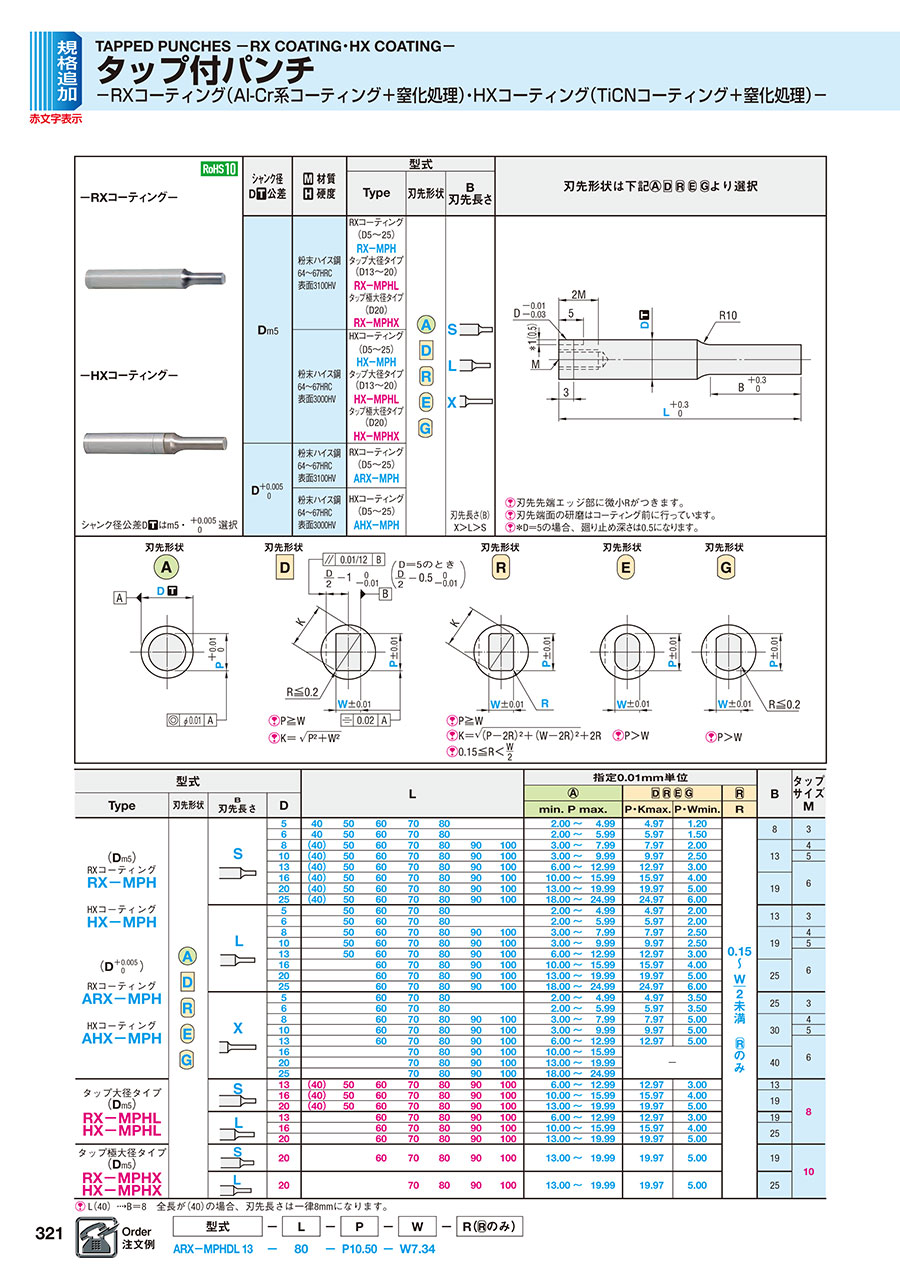

カタログ |P.321

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タップ付ジェクタパンチ　ノーマル・WPC処理

4.8

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タップ付パンチ

4.8

通常出荷日：2 日目～

・ボルト折損対策としてタップ大径タイプとタップ極大径タイプの規格追加をしました...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
材質
粉末ハイス鋼
シャンク(取付部)形状
タップ付

未確定：候補が3,296型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

刃先形状は下記

より選択

タップ付パンチ－RWコーティング（Al-Cr系コーティング＋WPCR処理）・DLCコーティング・NWコーティング（DLCコーティング＋WPCR処理）－

■D20のタップ形状比較イメージ

(M6)

大径タイプ
(M8)

極大径タイプ
(M10)

[ ! ]刃先先端エッジ部に微小Rがつきます。
[ ! ]刃先端面の研磨はコーティング前に行っています。
[ ! ]※D＝5の場合、廻り止め深さは0.5になります。

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状	B 刃先長さ
D_m5	粉末ハイス鋼 64～67HRC 表面3100HV	RXコーティング (D5～25) RX-MPH タップ大径タイプ (D13～20) RX-MPHL タップ極大径タイプ (D20) RX-MPHX		刃先長さ（B） X＞L＞S
D_m5	粉末ハイス鋼 64～67HRC 表面3000HV	HXコーティング (D5～25) HX-MPH タップ大径タイプ (D13～20) HX-MPHL タップ極大径タイプ (D20) HX-MPHX
D +0.005/0	粉末ハイス鋼 64～67HRC 表面3100HV	RXコーティング ARX-MPH
D +0.005/0	粉末ハイス鋼 64～67HRC 表面3000HV	HXコーティング AHX-MPH

シャンク径公差D[ T ]はm5・ +0.005/0選択

刃先形状刃先形状刃先形状刃先形状刃先形状タップ付パンチ－RWコーティング（Al-Cr系コーティング＋WPCR処理）・DLCコーティング・NWコーティング（DLCコーティング＋WPCR処理）－

[ ! ]P≧W
[ ! ]K=

[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

規格表

型式

指定0.01mm単位

タップ付パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）・HXコーティング（TiCNコーティング+窒化処理）-

Type

刃先形状

B
刃先
長さ

min. P max.

P・Kmax.

P・Wmin.

（D_m5）
RXコーティング
RX-MPH

HXコーティング
HX-MPH

（D +0.005/0）
RXコーティング
ARX-MPH

HXコーティング
AHX-MPH

タップ付パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）・HXコーティング（TiCNコーティング+窒化処理）-

2.00～4.99

4.97

1.20

0.15〜	w	未満
	2

のみ

2.00～5.99

5.97

1.50

（40）

100

3.00～7.99

7.97

2.00

（40）

100

3.00～9.99

9.97

2.50

（40）

100

6.00～12.99

12.97

3.00

（40）

100

10.00～15.99

15.97

4.00

（40）

100

13.00～19.99

19.97

5.00

（40）

100

18.00～24.99

24.97

6.00

タップ付パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）・HXコーティング（TiCNコーティング+窒化処理）-

2.00～4.99

4.97

2.00

2.00～5.99

5.97

2.00

100

3.00～7.99

7.97

2.50

100

3.00～9.99

9.97

2.50

100

6.00～12.99

12.97

3.00

100

10.00～15.99

15.97

4.00

100

13.00～19.99

19.97

5.00

100

18.00～24.99

24.97

6.00

タップ付パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）・HXコーティング（TiCNコーティング+窒化処理）-

2.00～4.99

4.97

3.50

2.00～5.99

5.97

3.50

100

3.00～7.99

7.97

5.00

100

3.00～9.99

9.97

5.00

100

6.00～12.99

12.97

5.00

100

10.00～15.99

100

13.00～19.99

100

18.00～24.99

タップ大径タイプ
（D _m5）
RX-MPHL
HX-MPHL

（40）

100

6.00～12.99

12.97

3.00

（40）

100

10.00～15.99

15.97

4.00

（40）

100

13.00～19.99

19.97

5.00

100

6.00～12.99

12.97

3.00

100

10.00～15.99

15.97

4.00

100

13.00～19.99

19.97

5.00

タップ極大径タイプ
（D _m5）
RX-MPHX
HX-MPHX

100

13.00～19.99

19.97

5.00

100

13.00～19.99

19.97

5.00

[ ! ]L（40）→B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

注文例

型式	-	L	-	P	-	W	-	R（のみ）
ARX－MPHDL 13	-	80	-	P10.50	-	W7.34

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式	－	L(LC)	－	P(PC)	－	W(WC)	－	R	－	（BC・KC・WKC…etc.）
RX－MPHAL 13	－	80	－	P8.24					－	KC－LKC

追加工

記号

刃先形状

刃先

PC
WC

刃先寸法変更

PC≧	Pmin
	2

指定 0.01mm単位

刃先寸法変更

PC	≧	P・Wmin.	≧1.00
WC		2

指定0.01mm単位
[ NG ]刃先X適用不可

P(PC)	Bmax
1.00～1.99 2.00～3.99 4.00～5.99 6.00～	20 35 45 60

P(PC)・W(WC)	Bmax
1.00～1.49 1.50～1.99 2.00～3.49 3.50～4.99 5.00～	8 13 19 25 30

刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
   25mm以上必要です。
[ ! ]タップ大径タイプの
   場合、全長LはBC＋
   30mm以上必要です。
[ ! ]タップ極大径タイプ
   の場合、全長LはBC＋
   40mm以上必要です。
[ ! ]PC・WC追加工の記載
   内の表にご注意ください

刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋30mm
以上必要です。
[ ! ]タップ極大径タイプの場合、
全長LはBC＋40mm以上必要
です。
[ ! ]PC・WC追加工の記載
内の表にご注意ください

PRC

刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2
[ NG ]PCC併用不可

－

PCC

刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2
[ NG ]PRC併用不可

－

追加工	記号	刃先形状

全長	LC	全長変更 25＋B（BC）≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが25mm 以下の場合、刃先長さは全長－25mmになります。 [ ! ]タップ大径タイプの場合、全長－刃先長さが30mm 以下の場合、刃先長さは全長－30mmになります。 [ ! ]タップ極大径タイプの場合、全長ー刃先長さが 40mm以下の場合、刃先長さは全長－40mmになります。		全長変更 30＋B（BC）≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが30mm 以下の場合、刃先長さは全長－30mmになります。 [ ! ]タップ極大径タイプの場合、全長ー刃先長さが40mm 以下の場合、刃先長さは全長－40mmになります。
		（LKC併用の場合 0.01mm単位指定可）
	LKC	全長公差変更 L ＋0.30 ⇒ ＋0.050 （LC併用の場合、L寸法0.01mm単位指定可）
その他	KC		廻り止め一面加工 [ NG ]D5適用不可		廻り止め位置変更指定1゜単位
	WKC		廻り止め平行加工(2面) [ NG ]D5適用不可		廻り止め平行加工(2面) KC併用可
	NKC	－		廻り止め無し
	SKC			シャンク部フラット面加工(1面) 　　　・D5・6　P≦D－1.2 W≦D－1.2 (加工幅0.5) ・D8～　P≦D－2.2 W≦D－2.2 (加工幅1) [ NG ]KC・WKC併用不可
刃先シャー角	1F	－		[ NG ]LKC・LKZ併用不可 [ NG ]形状のQ寸法指定不可
	2F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・SKC併用不可		[ NG ]LKC・LKZ併用不可
	3F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・SKC併用不可		[ NG ]LKC・LKZ併用不可
	4F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・SKC併用不可		[ NG ]LKC・LKZ併用不可
	5F	[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・SKC併用不可 [ NG ]PKC併用不可		[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LKZ併用不可 [ NG ]PKC併用不可
	6F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・SKC併用不可		[ NG ]LKC・LKZ併用不可
	7F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・SKC併用不可		－

刃先シャー角追加工の詳細は>>こちら

[ ! ]タップ大径タイプの場合、全長Lは刃先長さ+30mm以上必要です。
LC追加工を使用し、全長-刃先長さが30mm以下になる場合、刃先長さは全長-30mmになります。
タップ極大径タイプの場合、全長Lは刃先長さ+40mm以上必要です。
LC追加工を使用し、全長-刃先長さが40mm以下になる場合、刃先長さは全長-40mmになります。

型番リスト

表示件数

...

型番

AHX-MPHAL5-[50-80/10]-P[2-4.99/0.01]

AHX-MPHAL5-[50-80/10]-PC[1-1.99/0.01]

AHX-MPHAL5-LC[27-79.9/0.1]-P[2-4.99/0.01]

AHX-MPHAL5-LC[27-79.9/0.1]-PC[1-1.99/0.01]

AHX-MPHAL6-[50-80/10]-P[2-5.99/0.01]

AHX-MPHAL6-[50-80/10]-PC[1-1.99/0.01]

AHX-MPHAL6-LC[27-79.9/0.1]-P[2-5.99/0.01]

AHX-MPHAL6-LC[27-79.9/0.1]-PC[1-1.99/0.01]

AHX-MPHAL8-[50-100/10]-P[3-7.99/0.01]

AHX-MPHAL8-[50-100/10]-PC[1.5-2.99/0.01]

AHX-MPHAL8-LC[27-99.9/0.1]-P[3-7.99/0.01]

AHX-MPHAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]

AHX-MPHAL10-[50-100/10]-P[3-9.99/0.01]

AHX-MPHAL10-[50-100/10]-PC[1.5-2.99/0.01]

AHX-MPHAL10-LC[27-99.9/0.1]-P[3-9.99/0.01]

AHX-MPHAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]

AHX-MPHAL13-[50-100/10]-P[6-12.99/0.01]

AHX-MPHAL13-[50-100/10]-PC[3-5.99/0.01]

AHX-MPHAL13-LC[27-99.9/0.1]-P[6-12.99/0.01]

AHX-MPHAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]

AHX-MPHAL16-[60-100/10]-P[10-15.99/0.01]

AHX-MPHAL16-[60-100/10]-PC[5-9.99/0.01]

AHX-MPHAL16-LC[27-99.9/0.1]-P[10-15.99/0.01]

AHX-MPHAL16-LC[27-99.9/0.1]-PC[5-9.99/0.01]

AHX-MPHAL20-[60-100/10]-P[13-19.99/0.01]

AHX-MPHAL20-[60-100/10]-PC[6.5-12.99/0.01]

AHX-MPHAL20-LC[27-99.9/0.1]-P[13-19.99/0.01]

AHX-MPHAL20-LC[27-99.9/0.1]-PC[6.5-12.99/0.01]

AHX-MPHAL25-[60-100/10]-P[18-24.99/0.01]

AHX-MPHAL25-[60-100/10]-PC[9-17.99/0.01]

AHX-MPHAL25-LC[27-99.9/0.1]-P[18-24.99/0.01]

AHX-MPHAL25-LC[27-99.9/0.1]-PC[9-17.99/0.01]

AHX-MPHAS5-[40-80/10]-P[2-4.99/0.01]

AHX-MPHAS5-[40-80/10]-PC[1-1.99/0.01]

AHX-MPHAS5-LC[27-79.9/0.1]-P[2-4.99/0.01]

AHX-MPHAS5-LC[27-79.9/0.1]-PC[1-1.99/0.01]

AHX-MPHAS6-[40-80/10]-P[2-5.99/0.01]

AHX-MPHAS6-[40-80/10]-PC[1-1.99/0.01]

AHX-MPHAS6-LC[27-79.9/0.1]-P[2-5.99/0.01]

AHX-MPHAS6-LC[27-79.9/0.1]-PC[1-1.99/0.01]

AHX-MPHAS8-[40-100/10]-P[3-7.99/0.01]

AHX-MPHAS8-[40-100/10]-PC[1.5-2.99/0.01]

AHX-MPHAS8-LC[27-99.9/0.1]-P[3-7.99/0.01]

AHX-MPHAS8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]

AHX-MPHAS10-[40-100/10]-P[3-9.99/0.01]

AHX-MPHAS10-[40-100/10]-PC[1.5-2.99/0.01]

AHX-MPHAS10-LC[27-99.9/0.1]-P[3-9.99/0.01]

AHX-MPHAS10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]

AHX-MPHAS13-[40-100/10]-P[6-12.99/0.01]

AHX-MPHAS13-[40-100/10]-PC[3-5.99/0.01]

AHX-MPHAS13-LC[27-99.9/0.1]-P[6-12.99/0.01]

AHX-MPHAS13-LC[27-99.9/0.1]-PC[3-5.99/0.01]

AHX-MPHAS16-[40-100/10]-P[10-15.99/0.01]

AHX-MPHAS16-[40-100/10]-PC[5-9.99/0.01]

AHX-MPHAS16-LC[27-99.9/0.1]-P[10-15.99/0.01]

AHX-MPHAS16-LC[27-99.9/0.1]-PC[5-9.99/0.01]

AHX-MPHAS20-[40-100/10]-P[13-19.99/0.01]

AHX-MPHAS20-[40-100/10]-PC[6.5-12.99/0.01]

AHX-MPHAS20-LC[27-99.9/0.1]-P[13-19.99/0.01]

AHX-MPHAS20-LC[27-99.9/0.1]-PC[6.5-12.99/0.01]

刃先形状

表面処理

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

仕様

LC(全長変更)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

A	HXコート	+0.005/0	L	5	2 ～ 4.99	50 ～ 80	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	5	-	50 ～ 80	タップ標準タイプ	-	1 ～ 1.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	5	2 ～ 4.99	-	タップ標準タイプ	27 ～ 79.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	5	-	-	タップ標準タイプ	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	6	2 ～ 5.99	50 ～ 80	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	6	-	50 ～ 80	タップ標準タイプ	-	1 ～ 1.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	6	2 ～ 5.99	-	タップ標準タイプ	27 ～ 79.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	6	-	-	タップ標準タイプ	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	8	3 ～ 7.99	50 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	8	-	50 ～ 100	タップ標準タイプ	-	1.5 ～ 2.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	8	3 ～ 7.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	8	-	-	タップ標準タイプ	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	10	3 ～ 9.99	50 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	10	-	50 ～ 100	タップ標準タイプ	-	1.5 ～ 2.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	10	3 ～ 9.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	10	-	-	タップ標準タイプ	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	13	6 ～ 12.99	50 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	13	-	50 ～ 100	タップ標準タイプ	-	3 ～ 5.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	13	6 ～ 12.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	13	-	-	タップ標準タイプ	27 ～ 99.9	3 ～ 5.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	16	10 ～ 15.99	60 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	16	-	60 ～ 100	タップ標準タイプ	-	5 ～ 9.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	16	10 ～ 15.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	16	-	-	タップ標準タイプ	27 ～ 99.9	5 ～ 9.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	20	13 ～ 19.99	60 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	20	-	60 ～ 100	タップ標準タイプ	-	6.5 ～ 12.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	20	13 ～ 19.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	20	-	-	タップ標準タイプ	27 ～ 99.9	6.5 ～ 12.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	25	18 ～ 24.99	60 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	25	-	60 ～ 100	タップ標準タイプ	-	9 ～ 17.99	-	-	-	10	1個
A	HXコート	+0.005/0	L	25	18 ～ 24.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	L	25	-	-	タップ標準タイプ	27 ～ 99.9	9 ～ 17.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	5	2 ～ 4.99	40 ～ 80	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	5	-	40 ～ 80	タップ標準タイプ	-	1 ～ 1.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	5	2 ～ 4.99	-	タップ標準タイプ	27 ～ 79.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	5	-	-	タップ標準タイプ	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	6	2 ～ 5.99	40 ～ 80	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	6	-	40 ～ 80	タップ標準タイプ	-	1 ～ 1.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	6	2 ～ 5.99	-	タップ標準タイプ	27 ～ 79.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	6	-	-	タップ標準タイプ	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	8	3 ～ 7.99	40 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	8	-	40 ～ 100	タップ標準タイプ	-	1.5 ～ 2.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	8	3 ～ 7.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	8	-	-	タップ標準タイプ	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	10	3 ～ 9.99	40 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	10	-	40 ～ 100	タップ標準タイプ	-	1.5 ～ 2.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	10	3 ～ 9.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	10	-	-	タップ標準タイプ	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	13	6 ～ 12.99	40 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	13	-	40 ～ 100	タップ標準タイプ	-	3 ～ 5.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	13	6 ～ 12.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	13	-	-	タップ標準タイプ	27 ～ 99.9	3 ～ 5.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	16	10 ～ 15.99	40 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	16	-	40 ～ 100	タップ標準タイプ	-	5 ～ 9.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	16	10 ～ 15.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	16	-	-	タップ標準タイプ	27 ～ 99.9	5 ～ 9.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	20	13 ～ 19.99	40 ～ 100	タップ標準タイプ	-	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	20	-	40 ～ 100	タップ標準タイプ	-	6.5 ～ 12.99	-	-	-	10	1個
A	HXコート	+0.005/0	S	20	13 ～ 19.99	-	タップ標準タイプ	27 ～ 99.9	-	-	-	-	10	1個
A	HXコート	+0.005/0	S	20	-	-	タップ標準タイプ	27 ～ 99.9	6.5 ～ 12.99	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

基本情報

基本情報

・ボルト折損対策としてタップ大径タイプとタップ極大径タイプの規格追加をしました！
・ボルトで固定保持するタップ付パンチです。パンチの交換や、刃先再研磨後の高さ調整が容易です。ツバが無いので狭ピッチでの打ち抜きにもおすすめです。
・厚板やハイテン材の打ち抜きでボルト折損にお悩みの方は、タップ大径タイプやタップ極大径タイプをお試しください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タップ付パンチ　-RXコーティング・HXコーティング-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品タップ付パンチ　-RXコーティング・HXコーティング-	タップ付パンチ　－DLCコーティング・NWコーティング(DLCコーティング+WPC®処理)－	タップ付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	タップ付パンチ RPコーティング（Al-Cr系コーティング+α処理（R））	タップ付ジェクタパンチ -α処理®-	タップ付ジェクタパンチ　ノーマル・WPC処理
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	お見積り	お見積り	お見積り	10日目	6日目〜	2日目〜
厚板打ち抜き用有無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	なし	なし	なし	なし	標準タイプ	標準タイプ
材質	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	SKD11相当	SKD11相当
シャンク(取付部)形状	タップ付	タップ付	タップ付	タップ付	タップ付	タップ付
