ハイテン材対応吊りカムユニット T15-MGFV80(θ=00-60)
- シリーズ
- スタンダード
- 加工力 (tonf)
- 15
- 取付面の幅 (mm)
- 80
- 追加工
- 有り
商品情報
関連ページ
カム線図 P.1329

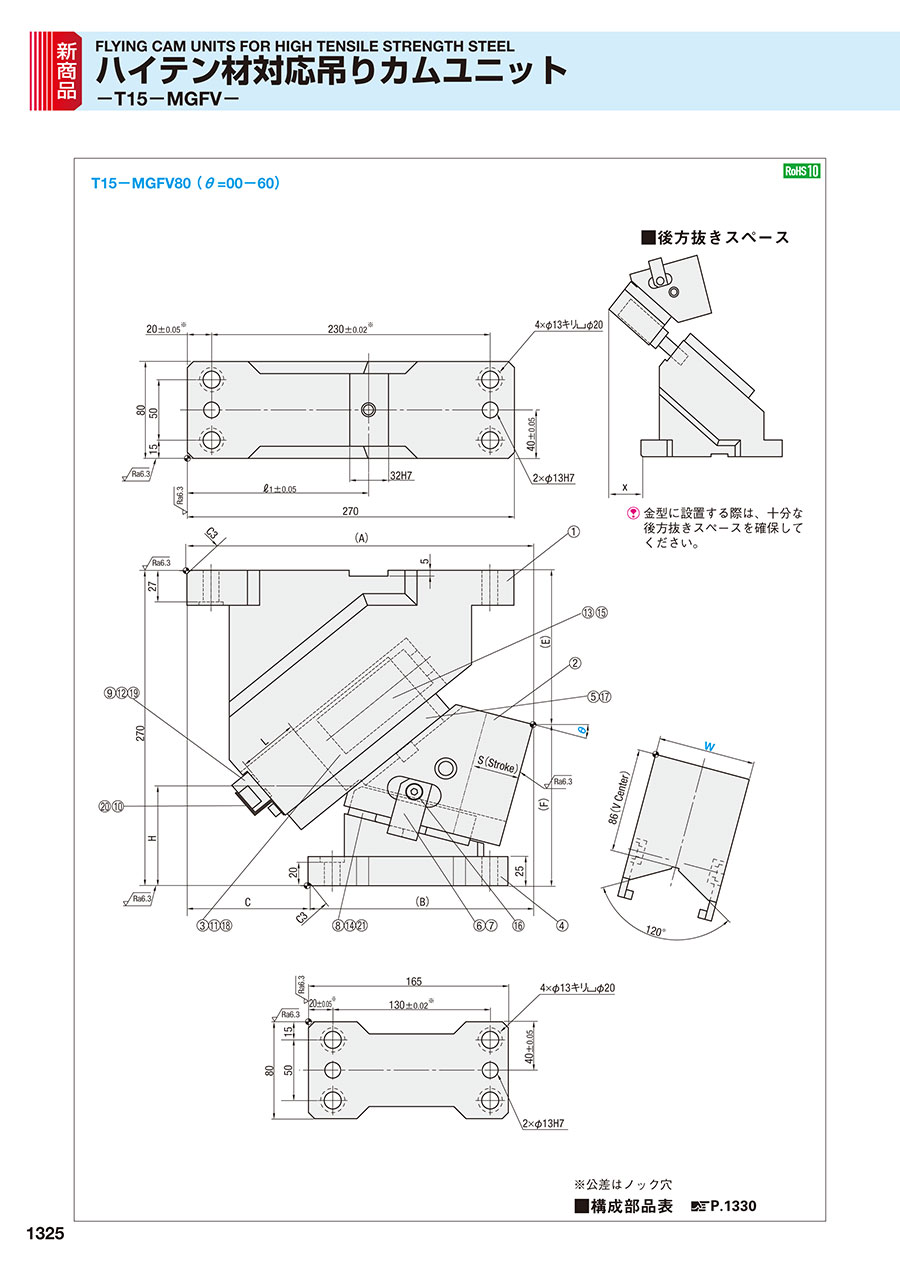

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1330
規格表
| W | θ | A | B | C | E | F | H | L | ℓ1 | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 00 | 260 | 160 | 100 | 99 | 171 | 83 | 50 | 130 | 45 |
| 05 | 272.93 | 172.93 | 109.39 | 160.61 | 84 | 150 | 51 | |||
| 10 | 279.92 | 179.92 | 120.43 | 149.57 | 84 | 62 | ||||
| 15 | 285.93 | 185.93 | 132.04 | 137.96 | 85 | |||||
| 20 | 285.9 | 195.9 | 90 | 129.12 | 140.88 | 100 | 170 | 80 | ||
| 25 | 289.8 | 199.8 | 141.6 | 128.4 | 101 | |||||
| 30 | 282.59 | 207.59 | 75 | 134.36 | 135.64 | 121 | 97 | |||
| 35 | 284.27 | 209.27 | 147.32 | 122.68 | 121 | |||||
| 40 | 274.8 | 214.8 | 60 | 140.38 | 129.62 | 141 | 108 | |||
| 45 | 274.2 | 214.2 | 153.44 | 116.56 | 141 | |||||
| 50 | 262.46 | 227.46 | 35 | 151.39 | 118.61 | 157 | 123 | |||
| 55 | 259.6 | 224.6 | 164.14 | 105.86 | 157 | 122 | ||||
| 60 | 240.64 | 240.64 | 0 | 176.59 | 93.41 | 158 | 136 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 32.1 | 73.5 （7.5） | 147.1 （15.0） | 7500 （765） | 9545（974） | 12759 （1302） | 27.3 | T15-MGFV | 80 | 00 |
| 35.5 | 9594（979） | 27.5 | 05 | ||||||
| 38.9 | 9632（983） | 28.0 | 10 | ||||||
| 39.7 | 9638（983） | 28.2 | 15 | ||||||
| 46.1 | 9695（989） | 26.6 | 20 | ||||||
| 47.8 | 9708（991） | 26.8 | 25 | ||||||
| 54.3 | 9746（994） | 24.8 | 30 | ||||||
| 57.4 | 9759（996） | 24.9 | 35 | ||||||
| 64.3 | 9791（999） | 24.2 | 40 | ||||||
| 69.6 | 9811（1001） | 24.3 | 45 | ||||||
| 77.8 | 9837（1004） | 23.5 | 50 | ||||||
| 87.2 | 9857（1006） | 23.6 | 55 | ||||||
| 100 | 9883（1008） | 24.5 | 60 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
関連情報
■T-MGFV シリーズの特長
・高加工力対応
各部材の材質、摺動面積、はさみ角を見直し、耐摩耗性を向上することにより、対応加工力を増加します。
・取付互換
従来のスタンダード吊りカムユニット（MGFV65,80）と工具取付面位置、シャットハイト、取付面積、取付穴位置が同一であり、取付互換性があります。
・食いつき防止
カム戻し圧力源にガススプリングを採用することにより、十分なカムリターン力（許容加工力の約9%）を発生します。
従来カムユニットのストリッパー力不足を解消します。
