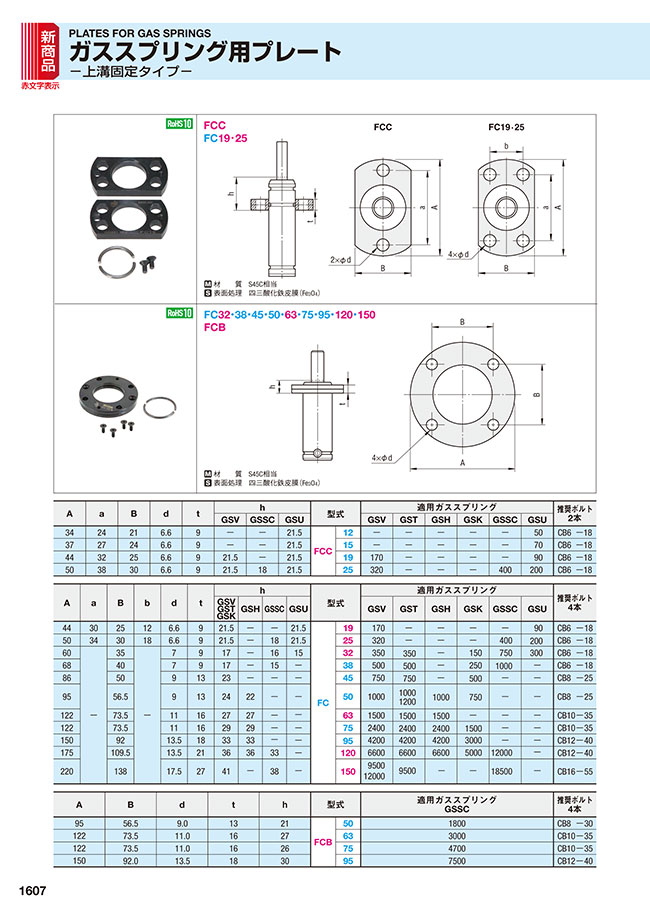

カタログ |P.1607

ミスミ

ガススプリング用プレート（FCC・FC・FCB）　-上溝固定タイプ-

数量スライド割引

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング用プレート（FCQ・FCQB）-上溝固定タイプ-

通常価格(税別)： 5,100円 (税込価格：5,610円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSU (配管対応)

通常価格(税別)： 5,720円 (税込価格：6,292円)

通常出荷日：19 日目

ガススプリング本体の上溝にて固定するタイプの取付プレートです。

詳細情報を確認する

単品/セット品
プレートのみ

型番

未確定 20 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質	S45C相当
表面処理	四三酸化鉄皮膜（Fe₃O₄）

材質	S45C相当
表面処理	四三酸化鉄皮膜（Fe₃O₄）

規格表

A	a	B	d	t	h			型式		適用ガススプリング						推奨ボルト 2本
A	a	B	d	t	GSV	GSSC	GSU	型式		GSV	GST	GSH	GSK	GSSC	GSU	推奨ボルト 2本
34	24	21	6.6	9	-	-	21.5	FCC	12	-	-	-	-	-	50	CB6-18
37	27	24	6.6	9	-	-	21.5		15	-	-	-	-	-	70	CB6-18
44	32	25	6.6	9	21.5	-	21.5		19	170	-	-	-	-	90	CB6-18
50	38	30	6.6	9	21.5	18	21.5		25	320	-	-	-	400	200	CB6-18

A	a	B	b	d	t	h				型式		適用ガススプリング						推奨ボルト 4本
A	a	B	b	d	t	GSV GST GSK	GSH	GSSC	GSU	型式		GSV	GST	GSH	GSK	GSSC	GSU	推奨ボルト 4本
44	30	25	12	6.6	9	21.5	-	-	21.5	FC	19	170	-	-	-	-	90	CB6-18
50	34	30	18	6.6	9	21.5	-	18	21.5		25	320	-	-	-	400	200	CB6-18
60	-	35	-	7	9	17	-	16	15		32	350	350	-	150	750	300	CB6-18
68		40		7	9	17	-	15	-		38	500	500	-	250	1000	-	CB6-18
86		50		9	13	23	-	-	-		45	750	750	-	500	-	-	CB8-25
95		56.5		9	13	24	22	-	-		50	1000	1000 1200	1000	750	-	-	CB8-25
122		73.5		11	16	27	27	-	-		63	1500	1500	1500	-	-	-	CB10-35
122		73.5		11	16	29	29	-	-		75	2400	2400	2400	1500	-	-	CB10-35
150		92		13.5	18	33	33	-	-		95	4200	4200	4200	3000	-	-	CB12-40
175		109.5		13.5	21	36	36	33	-		120	6600	6600	6600	5000	12000	-	CB12-40
220		138		17.5	27	41	-	38	-		150	9500 12000	9500	-	-	18500	-	CB16-55

A	B	d	t	h	型式		適用ガススプリング GSSC	推奨ボルト 4本
95	56.5	9.0	13	21	FCB	50	1800	CB8-30
122	73.5	11.0	16	27		63	3000	CB10-35
122	73.5	11.0	16	26		75	4700	CB10-35
150	92.0	13.5	18	30		95	7500	CB12-40

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

商品TOP

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

プレートタイプ
- FCC
- FC19・25
- ＦC32～
- FCB
外径(D)(mm)
- 12
- 15
- 19
- 25
- 32
- 38
- 45
- 50
- 63
- 75
- 95
- 120
- 150
- 195
タイプ
- FC
- FCB
- FCC
CAD
- 2D
- 3D

型番リスト

表示件数

型番

プレートタイプ

外径(D)

(mm)

RoHS?

最小発注数量

FC19・25	19	10	1個
FC19・25	25	10	1個
ＦC32～	32	10	1個
ＦC32～	38	10	1個
ＦC32～	45	10	1個
ＦC32～	50	10	1個
ＦC32～	63	10	1個
ＦC32～	75	10	1個
ＦC32～	95	10	1個
ＦC32～	120	10	1個
ＦC32～	150	10	1個
ＦC32～	195	10	1個
FCB	50	10	1個
FCB	63	10	1個
FCB	75	10	1個
FCB	95	10	1個
FCC	12	10	1個
FCC	15	10	1個
FCC	19	10	1個
FCC	25	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

ガススプリング本体の上溝にて固定するタイプの取付プレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
