プレス金型部品技術窓口
型番

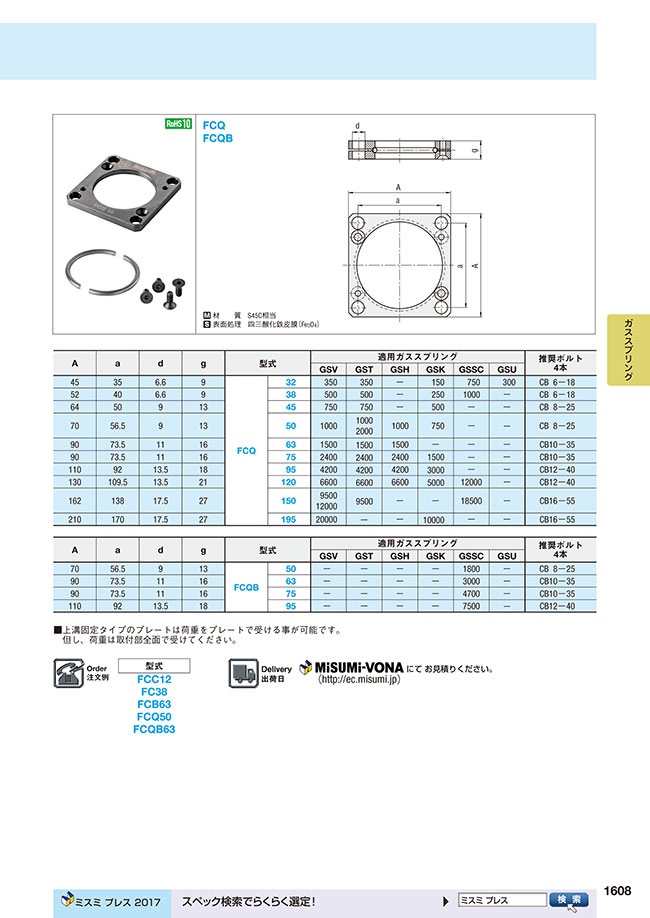

外形図・製品仕様
材質 S45C相当
表面処理 四三酸化鉄皮膜（Fe3O4）
規格表
| A | a | d | g | 型式 | 適用ガススプリング | 推奨ボルト 4本 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GSV | GST | GSH | GSK | GSSC | GSU | |||||||
| 45 | 35 | 6.6 | 9 | FCQ | 32 | 350 | 350 | - | 150 | 750 | 300 | CB6-18 |
| 52 | 40 | 6.6 | 9 | 38 | 500 | 500 | - | 250 | 1000 | - | CB6-18 | |
| 64 | 50 | 9 | 13 | 45 | 750 | 750 | - | 500 | - | - | CB8-25 | |
| 70 | 56.5 | 9 | 13 | 50 | 1000 | 1000 2000 | 1000 | 750 | - | - | CB8-25 | |
| 90 | 73.5 | 11 | 16 | 63 | 1500 | 1500 | 1500 | - | - | - | CB10-35 | |
| 90 | 73.5 | 11 | 16 | 75 | 2400 | 2400 | 2400 | 1500 | - | - | CB10-35 | |
| 110 | 92 | 13.5 | 18 | 95 | 4200 | 4200 | 4200 | 3000 | - | - | CB12-40 | |
| 130 | 109.5 | 13.5 | 21 | 120 | 6600 | 6600 | 6600 | 5000 | 12000 | - | CB12-40 | |
| 162 | 138 | 17.5 | 27 | 150 | 9500 12000 | 9500 | - | - | 18500 | - | CB16-55 | |
| 210 | 170 | 17.5 | 27 | 195 | 20000 | - | - | 10000 | - | - | CB16-55 | |
| A | a | d | g | 型式 | 適用ガススプリング | 推奨ボルト 4本 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GSV | GST | GSH | GSK | GSSC | GSU | |||||||
| 70 | 56.5 | 9 | 13 | FCQB | 50 | - | - | - | - | 1800 | - | CB8-25 |
| 90 | 73.5 | 11 | 16 | 63 | - | - | - | - | 3000 | - | CB10-35 | |
| 90 | 73.5 | 11 | 16 | 75 | - | - | - | - | 4700 | - | CB10-35 | |
| 110 | 92 | 13.5 | 18 | 95 | - | - | - | - | 7500 | - | CB12-40 | |
■ 上溝固定タイプのプレートは荷重をプレートで受ける事が可能です。
但し、荷重は取付部全面で受けてください。
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
絞り込み条件：2 項目の仕様が未選択です
プレートタイプ
FCQ
FCQB
外径(D)(mm)
- 32
- 38
- 45
- 50
- 63
- 75
- 95
- 120
- 150
- 195
タイプ
- FCQ
- FCQB
CAD
- 2D
- 3D
詳細情報
基本情報
ガススプリング本体の上溝にて固定する角形状タイプの取付プレートです。
ガススプリング用プレート（FCQ・FCQB）-上溝固定タイプ-のレビュー
金型部品の一部として
4
4.02020/10/22
プレス金型の一部で使用しております。
他社で取り扱いがないので、こちらで購入させていただいておりますが、
価格面でもう少...もっと読む
0人が参考にしています。
