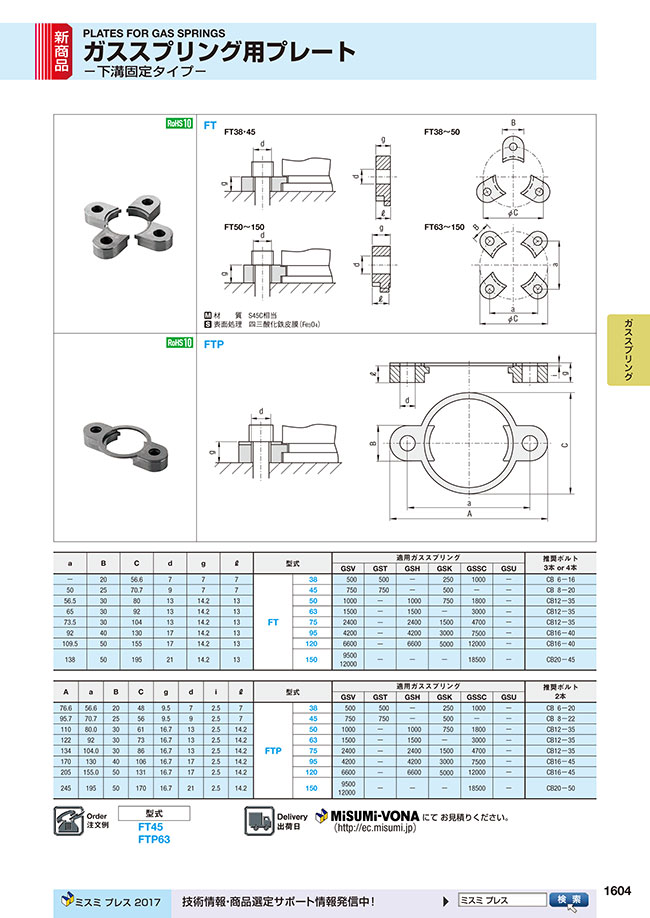

カタログ |P.1604

ミスミ

ガススプリング用プレート（FT・FTP）　-下溝固定タイプ-

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

ガススプリング本体の下溝にて固定するタイプの取付プレートです。FTは3点留め/...

詳細情報を確認する

単品/セット品
プレートのみ

型番

未確定 17 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質 S45C相当
表面処理四三酸化鉄皮膜（Fe₃O₄）

規格表

a	B	C	d	g	ℓ	型式		適用ガススプリング						推奨ボルト 3本 or 4本
a	B	C	d	g	ℓ	型式		GSV	GST	GSH	GSK	GSSC	GSU	推奨ボルト 3本 or 4本
-	20	56.6	7	7	7	FT	38	500	500	-	250	1000	-	CB6-16
50	25	70.7	9	7	7		45	750	750	-	500	-	-	CB8-20
56.5	30	80	13	14.2	13		50	1000	-	1000	750	1800	-	CB12-35
65	30	92	13	14.2	13		63	1500	-	1500	-	3000	-	CB12-35
73.5	30	104	13	14.2	13		75	2400	-	2400	1500	4700	-	CB12-35
92	40	130	17	14.2	13		95	4200	-	4200	3000	7500	-	CB16-40
109.5	50	155	17	14.2	13		120	6600	-	6600	5000	12000	-	CB16-40
138	50	195	21	14.2	13		150	9500 12000	-	-	-	18500	-	CB20-45

A	a	B	C	g	d	i	ℓ	型式		適用ガススプリング						推奨ボルト 2本
A	a	B	C	g	d	i	ℓ	型式		GSV	GST	GSH	GSK	GSSC	GSU	推奨ボルト 2本
76.6	56.6	20	48	9.5	7	2.5	7	FTP	38	500	500	-	250	1000	-	CB6-20
95.7	70.7	25	56	9.5	9	2.5	7		45	750	750	-	500	-	-	CB8-22
110	80.0	30	61	16.7	13	2.5	14.2		50	1000	-	1000	750	1800	-	CB12-35
122	92	30	73	16.7	13	2.5	14.2		63	1500	-	1500	-	3000	-	CB12-35
134	104.0	30	86	16.7	13	2.5	14.2		75	2400	-	2400	1500	4700	-	CB12-35
170	130	40	106	16.7	17	2.5	14.2		95	4200	-	4200	3000	7500	-	CB16-45
205	155.0	50	131	16.7	17	2.5	14.2		120	6600	-	6600	5000	12000	-	CB16-45
245	195	50	170	16.7	21	2.5	14.2		150	9500 12000	-	-	-	18500	-	CB20-50

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

商品TOP

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

プレートタイプ
- FT
- FTP
外径(D)(mm)
- 38
- 45
- 50
- 63
- 75
- 95
- 120
- 150
- 195
タイプ
- FT
- FTP
CAD
- 2D
- 3D

型番リスト

表示件数

型番

プレートタイプ

外径(D)

(mm)

RoHS?

最小発注数量

FT	38	10	1個
FT	45	10	1個
FT	50	10	1個
FT	63	10	1個
FT	75	10	1個
FT	95	10	1個
FT	120	10	1個
FT	150	10	1個
FT	195	10	1個
FTP	38	10	1個
FTP	45	10	1個
FTP	50	10	1個
FTP	63	10	1個
FTP	75	10	1個
FTP	95	10	1個
FTP	120	10	1個
FTP	150	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

ガススプリング本体の下溝にて固定するタイプの取付プレートです。FTは3点留め/4点留め、FTPは2点留めになります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
