ガススプリング用プレート（FFC・FFCA・FFCB・FCM・FFS）　-下溝固定タイプ-

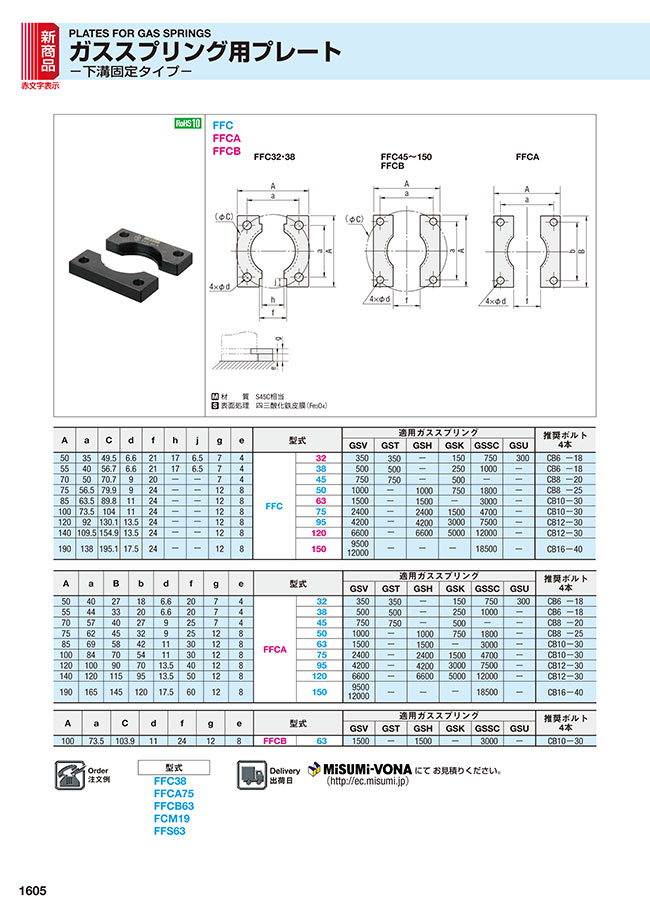

カタログ |P.1605

ミスミ

ガススプリング用プレート（FFC・FFCA・FFCB・FCM・FFS）　-下溝固定タイプ-

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

ガススプリング本体の下溝にて固定するタイプの取付プレートです。

よく一緒に見られています

ミスミ

ガススプリング用プレート（FCQ・FCQB）-上溝固定タイプ-

通常価格(税別)： 5,100円 (税込価格：5,610円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ガススプリング GSV (配管対応)

通常価格(税別)： 9,260円 (税込価格：10,186円)

通常出荷日：在庫品1日目

単品/セット品
プレートのみ

未確定 29 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

材質	S45C相当
表面処理	四三酸化鉄皮膜（Fe₃O₄）

規格表

A	a	C	d	f	h	j	g	e	型式		適用ガススプリング						推奨ボルト 4本
A	a	C	d	f	h	j	g	e	型式		GSV	GST	GSH	GSK	GSSC	GSU	推奨ボルト 4本
50	35	49.5	6.6	21	17	6.5	7	4	FFC	32	350	350	-	150	750	300	CB6-18
55	40	56.7	6.6	21	17	6.5	7	4		38	500	500	-	250	1000	-	CB6-18
70	50	70.7	9	20	-	-	7	4		45	750	750	-	500	-	-	CB8-20
75	56.5	79.9	9	24	-	-	12	8		50	1000	-	1000	750	1800	-	CB8-25
85	63.5	89.8	11	24	-	-	12	8		63	1500	-	1500	-	3000	-	CB10-30
100	73.5	104	11	24	-	-	12	8		75	2400	-	2400	1500	4700	-	CB10-30
120	92	130.1	13.5	24	-	-	12	8		95	4200	-	4200	3000	7500	-	CB12-30
140	109.5	154.9	13.5	24	-	-	12	8		120	6600	-	6600	5000	12000	-	CB12-30
190	138	195.1	17.5	24	-	-	12	8		150	9500 12000	-	-	-	18500	-	CB16-40

A	a	B	b	d	f	g	e	型式		適用ガススプリング						推奨ボルト 4本
A	a	B	b	d	f	g	e	型式		GSV	GST	GSH	GSK	GSSC	GSU	推奨ボルト 4本
50	40	27	18	6.6	20	7	4	FFCA	32	350	350	-	150	750	300	CB6-18
55	44	33	20	6.6	20	7	4		38	500	500	-	250	1000	-	CB6-18
70	57	40	27	9	25	7	4		45	750	750	-	500	-	-	CB8-20
75	62	45	32	9	25	12	8		50	1000	-	1000	750	1800	-	CB8-25
85	69	58	42	11	30	12	8		63	1500	-	1500	-	3000	-	CB10-30
100	84	70	54	11	30	12	8		75	2400	-	2400	1500	4700	-	CB10-30
120	100	90	70	13.5	40	12	8		95	4200	-	4200	3000	7500	-	CB12-30
140	120	115	95	13.5	50	12	8		120	6600	-	6600	5000	12000	-	CB12-30
190	165	145	120	17.5	60	12	8		150	9500 12000	-	-	-	18500	-	CB16-40

A	a	C	d	f	g	e	型式		適用ガススプリング						推奨ボルト 4本
A	a	C	d	f	g	e	型式		GSV	GST	GSH	GSK	GSSC	GSU	推奨ボルト 4本
100	73.5	103.9	11	24	12	8	FFCB	63	1500	-	1500	-	3000	-	CB10-30

外形図・製品仕様

材質	S45C相当
表面処理	四三酸化鉄皮膜（Fe₃O₄）

規格表

A	a	B	d	t	型式		適用ガススプリングGSV	推奨ボルト 2本
45	32	25	7	9.2	FCM	19	170	CB6-20
50	38	30	7	9.2	FCM	25	320	CB6-20

外形図・製品仕様

材質	S45C相当
表面処理	四三酸化鉄皮膜（Fe₃O₄）

規格表

A	a	C	d	h	g	k	f	型式		適用ガススプリング GST	推奨ボルト 4本
75	53.9	50.5	17	11	25	11	30	FFS	50	1000 1200	CB10-30
100	73.5	63.5	17	11	25	11	30		63	1500	CB10-30
100	76.2	75.5	20	13	25	13	30		75	2400	CB12-25
125	98.3	95.5	20	13	25	13	30		95	4200	CB12-25
140	114.3	120.5	20	13	25	13	30		120	6600	CB12-25
175	139.7	150.5	25	17	25	17	30		150	9500	CB16-30

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

絞り込み条件：2 項目の仕様が未選択です

プレートタイプ
- FFC
- FFCA
- FFS
- FCM
- FFCB
外径(D)(mm)
- 19
- 25
- 32
- 38
- 45
- 50
- 63
- 75
- 95
- 120
- 150
- 195
タイプ
- FCM
- FFC
- FFCA
- FFCB
- FFS
CAD
- 2D
- 3D

型番リスト

表示件数

型番

プレートタイプ

外径(D)

(mm)

RoHS?

最小発注数量

FCM	19	10	1個
FCM	25	10	1個
FFC	32	10	1個
FFC	38	10	1個
FFC	45	10	1個
FFC	50	10	1個
FFC	63	10	1個
FFC	75	10	1個
FFC	95	10	1個
FFC	120	10	1個
FFC	150	10	1個
FFC	195	10	1個
FFCA	32	10	1個
FFCA	38	10	1個
FFCA	45	10	1個
FFCA	50	10	1個
FFCA	63	10	1個
FFCA	75	10	1個
FFCA	95	10	1個
FFCA	120	10	1個
FFCA	150	10	1個
FFCA	195	10	1個
FFCB	63	10	1個
FFS	50	10	1個
FFS	63	10	1個
FFS	75	10	1個
FFS	95	10	1個
FFS	120	10	1個
FFS	150	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

ガススプリング本体の下溝にて固定するタイプの取付プレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
