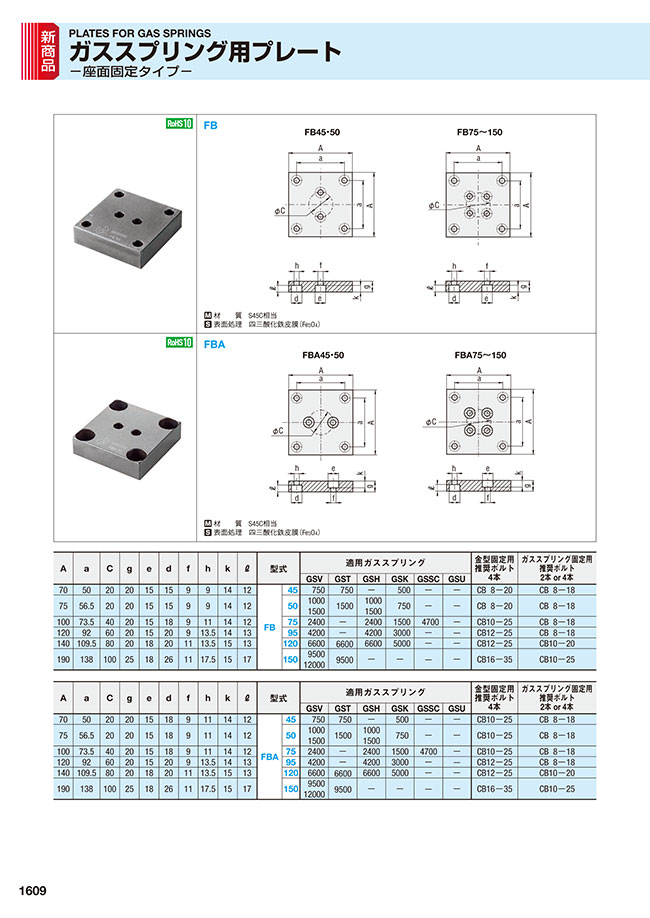

カタログ |P.1609

ミスミ

ガススプリング用プレート　-座面固定タイプ-

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

ガススプリング本体の座面にて固定するタイプの取付プレートです。

よく一緒に見られています

ミスミ

ガススプリング用プレート（FFC・FFCA・FFCB・FCM・FFS）　-下溝固定タイプ-

通常価格(税別)： 2,000円 (税込価格：2,200円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ガススプリング GSK (配管対応)

通常価格(税別)： 8,800円 (税込価格：9,680円)

通常出荷日：在庫品1日目

単品/セット品
プレートのみ

未確定 22 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様（FB）

材質 S45C相当
表面処理四三酸化鉄皮膜（Fe₃O₄）

規格表

A	a	C	g	e	d	f	h	k	ℓ	型式		適用ガススプリング						金型固定用推奨ボルト 4本	ガススプリング固定用推奨ボルト 2本 or 4本
A	a	C	g	e	d	f	h	k	ℓ	型式		GSV	GST	GSH	GSK	GSSC	GSU	金型固定用推奨ボルト 4本	ガススプリング固定用推奨ボルト 2本 or 4本
70	50	20	20	15	15	9	9	14	12	FB	45	750	750	-	500	-	-	CB8-20	CB8-18
75	56.5	20	20	15	15	9	9	14	12		50	1000 1500	1500	1000 1500	750	-	-	CB8-20	CB8-18
100	73.5	40	20	15	18	9	11	14	12		75	2400	-	2400	1500	4700	-	CB10-25	CB8-18
120	92	60	20	15	20	9	13.5	14	13		95	4200	-	4200	3000	-	-	CB12-25	CB8-18
140	109.5	80	20	18	20	11	13.5	15	13		120	6600	6600	6600	5000	-	-	CB12-25	CB10-20
190	138	100	25	18	26	11	17.5	15	17		150	9500 12000	9500	-	-	-	-	CB16-35	CB10-25

外形図・製品仕様（FBA）

材質 S45C相当
表面処理四三酸化鉄皮膜（Fe₃O₄）

規格表

A	a	C	g	e	d	f	h	k	ℓ	型式		適用ガススプリング						金型固定用推奨ボルト 4本	ガススプリング固定用推奨ボルト 2本or4本
A	a	C	g	e	d	f	h	k	ℓ	型式		GSV	GST	GSH	GSK	GSSC	GSU	金型固定用推奨ボルト 4本	ガススプリング固定用推奨ボルト 2本or4本
70	50	20	20	15	18	9	11	14	12	FBA	45	750	750	-	500	-	-	CB10-25	CB8-18
75	56.5	20	20	15	18	9	11	14	12		50	1000 1500	1500	1000 1500	750	-	-	CB10-25	CB8-18
100	73.5	40	20	15	18	9	11	14	12		75	2400	-	2400	1500	4700	-	CB10-25	CB8-18
120	92	60	20	15	20	9	13.5	14	13		95	4200	-	4200	3000	-	-	CB12-25	CB8-18
140	109.5	80	20	18	20	11	13.5	15	13		120	6600	6600	6600	5000	-	-	CB12-25	CB10-20
190	138	100	25	18	26	11	17.5	15	17		150	9500 12000	9500	-	-	-	-	CB16-35	CB10-25

外形図・製品仕様（FBB）

材質 S45C相当
表面処理四三酸化鉄皮膜（Fe₃O₄）

規格表

A	a	C	g	e	d	f	h	k	ℓ	型式		適用ガススプリング						金型固定用推奨ボルト 4本	ガススプリング固定用推奨ボルト 2本 or 4本
A	a	C	g	e	d	f	h	k	ℓ	型式		GSV	GST	GSH	GSK	GSSC	GSU	金型固定用推奨ボルト 4本	ガススプリング固定用推奨ボルト 2本 or 4本
70	50	20	20	15	15	9	9	12	12	FBB	45	750	750	-	500	-	-	CB8-20	CB8-20
75	56.5	20	20	15	15	9	9	12	12		50	1000	-	1000	750	-	-	CB8-20	CB8-20
100	73.5	20	20	15	18	9	11	12	12		63	1500	1500	1500	-	-	-	CB10-25	CB8-20
100	73.5	40	20	15	18	9	11	12	14		75	2400	-	2400	1500	4700	-	CB10-25	CB8-20
120	92	60	20	15	20	9	13.5	14	13		95	4200	-	4200	3000	-	-	CB12-25	CB8-20
140	109.5	80	20	18	20	11	13.5	15	13		120	6600	6600	6600	5000	-	-	CB12-25	CB10-20
190	138	100	20	18	26	11	17.5	15	17		150	9500 12000	9500	-	-	-	-	CB16-30	CB10-20

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

絞り込み条件：2 項目の仕様が未選択です

プレートタイプ
- FB
- FBA
- FBB
外径(D)(mm)
- 45
- 50
- 63
- 75
- 95
- 120
- 150
- 195
タイプ
- FB
- FBA
- FBB
CAD
- 2D
- 3D

型番リスト

表示件数

型番

プレートタイプ

外径(D)

(mm)

RoHS?

最小発注数量

FB	45	10	1個
FB	50	10	1個
FB	75	10	1個
FB	95	10	1個
FB	120	10	1個
FB	150	10	1個
FB	195	10	1個
FBA	45	10	1個
FBA	50	10	1個
FBA	75	10	1個
FBA	95	10	1個
FBA	120	10	1個
FBA	150	10	1個
FBA	195	10	1個
FBB	45	10	1個
FBB	50	10	1個
FBB	63	10	1個
FBB	75	10	1個
FBB	95	10	1個
FBB	120	10	1個
FBB	150	10	1個
FBB	195	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

ガススプリング本体の座面にて固定するタイプの取付プレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
