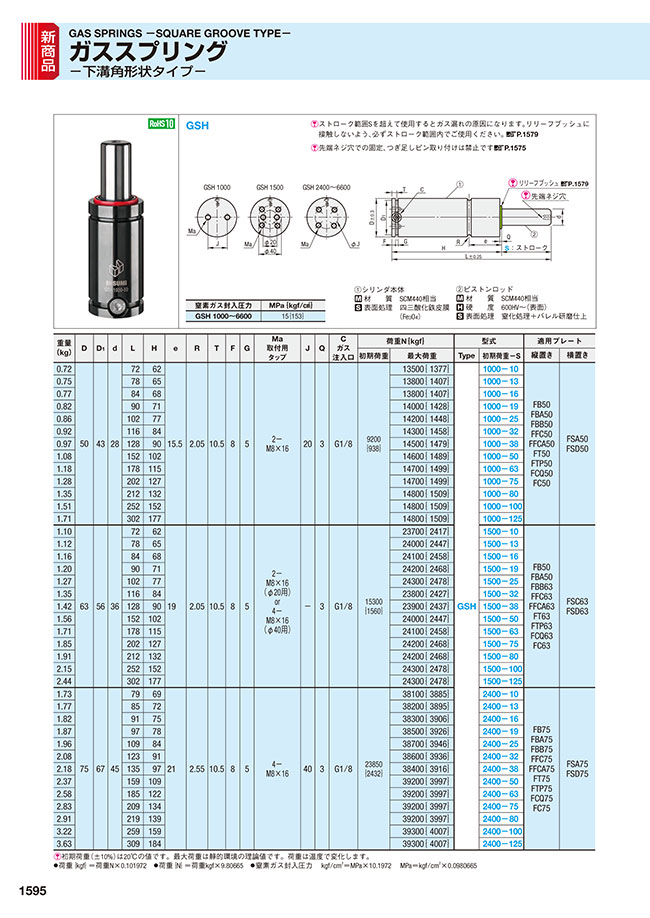

カタログ |P.1595

ミスミ

ガススプリング GSH (配管対応)

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSX

3.8

通常価格(税別)： 1,380円 (税込価格：1,518円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSK (配管対応)

通常価格(税別)： 8,800円 (税込価格：9,680円)

通常出荷日：在庫品1日目

配管対応、基本スペックはGSTと同等で、プレート固定用の下溝が角形状タイプのガ...

詳細情報を確認する

単品/セット品
本体のみ
ガス本体タイプ
GSH

型番

未確定 122 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

P.1579

ストローク範囲Sを超えて使用するとガス漏れの原因になります。リリーフブッシュに接触しないよう、必ずストローク範囲内でご使用ください。 P.1579
先端ネジ穴での固定、つぎ足しピン取り付けは禁止です P.1575

窒素ガス封入圧力	MPa {kgf/cm²}
GSH 1000～6600	15 {153}

①シリンダ本体		②ピストンロッド
材質	SCM440相当	材質	SCM440相当
表面処理	四三酸化鉄皮膜	硬度	600HV～（表面）
	（Fe₃O₄）	表面処理	窒化処理+バレル研磨仕上

規格表

重量（kg）	D	D₁	d	L	H	e	R	T	F	G	Ma 取付用タップ	J	Q	C ガス注入口	荷重N {kgf}		型式		適用プレート
重量（kg）	D	D₁	d	L	H	e	R	T	F	G	Ma 取付用タップ	J	Q	C ガス注入口	初期荷重	最大荷重	Type	初期荷重-S	縦置き	横置き
0.72	50	43	28	72	62	15.5	2.05	10.5	8	5	2- M8×16	20	3	G1/8	9200 {938}	13500 {1377}	GSH	1000- 10	FB50 FBA50 FBB50 FFC50 FFCA50 FT50 FTP50 FCQ50 FC50	FSA50 FSD50
0.75				78	65											13800 {1407}		1000- 13
0.77				84	68											13800 {1407}		1000- 16
0.82				90	71											14000 {1428}		1000- 19
0.86				102	77											14200 {1448}		1000- 25
0.92				116	84											14300 {1458}		1000- 32
0.97				128	90											14500 {1479}		1000- 38
1.08				152	102											14600 {1489}		1000- 50
1.18				178	115											14700 {1499}		1000- 63
1.28				202	127											14700 {1499}		1000- 75
1.35				212	132											14800 {1509}		1000- 80
1.51				252	152											14800 {1509}		1000- 100
1.71				302	177											14800 {1509}		1000- 125
1.10	63	56	36	72	62	19	2.05	10.5	8	5	2- M8×16 （φ20用） or 4- M8×16 （φ40用）	-	3	G1/8	15300 {1560}	23700 {2417}		1500- 10	FB50 FBA50 FBB63 FFC63 FFCA63 FT63 FTP63 FCQ63 FC63	FSC63 FSD63
1.12				78	65											24000 {2447}		1500- 13
1.16				84	68											24100 {2458}		1500- 16
1.20				90	71											24200 {2468}		1500- 19
1.27				102	77											24300 {2478}		1500- 25
1.35				116	84											23800 {2427}		1500- 32
1.42				128	90											23900 {2437}		1500- 38
1.56				152	102											24000 {2447}		1500- 50
1.71				178	115											24100 {2458}		1500- 63
1.85				202	127											24200 {2468}		1500- 75
1.91				212	132											24200 {2468}		1500- 80
2.15				252	152											24300 {2478}		1500- 100
2.44				302	177											24300 {2478}		1500- 125
1.73	75	67	45	79	69	21	2.55	10.5	8	5	4- M8×16	40	3	G1/8	23850 {2432}	38100 {3885}		2400- 10	FB75 FBA75 FBB75 FFC75 FFCA75 FT75 FTP75 FCQ75 FC75	FSA75 FSD75
1.77				85	72											38200 {3895}		2400- 13
1.82				91	75											38300 {3906}		2400- 16
1.87				97	78											38500 {3926}		2400- 19
1.96				109	84											38700 {3946}		2400- 25
2.08				123	91											38600 {3936}		2400- 32
2.18				135	97											38400 {3916}		2400- 38
2.37				159	109											39200 {3997}		2400- 50
2.58				185	122											39200 {3997}		2400- 63
2.83				209	134											39200 {3997}		2400- 75
2.91				219	139											39200 {3997}		2400- 80
3.22				259	159											39300 {4007}		2400- 100
3.63				309	184											39300 {4007}		2400- 125
3.18	95	87	60	94	78	24	2.55	10.5	8	5	4- M8×16	60	3	G1/8	42400 {4324}	61700 {6292}		4200- 16	FB95 FBA95 FBB95 FFC95 FFCA95 FT95 FTP95 FCQ95 FC95	FSA95 FSD95
3.27				100	81											61700 {6292}		4200- 19
3.47				112	87											60800 {6200}		4200- 25
3.64				126	94											64300 {6557}		4200- 32
3.79				138	100											65800 {6710}		4200- 38
4.25				162	112											67000 {6832}		4200- 50
4.47				188	125											67800 {6914}		4200- 63
4.77				212	137											68000 {6934}		4200- 75
4.96				222	142											68600 {6995}		4200- 80
5.45				262	162											69100 {7046}		4200- 100
6.07				312	187											69600 {7097}		4200- 125
5.55	120	112	75	104	88	25.5	2.55	10.5	8	5	4- M10×16	80	3	G1/8	66300 {6761}	89000 {9075}		6600- 16	FB120 FBA120 FBB120 FFC120 FFCA120 FT120 FTP120 FCQ120 FC120	FSA120 FSD120
5.67				110	91											91000 {9279}		6600- 19
5.91				122	97											93900 {9575}		6600- 25
6.18				136	104											96100 {9799}		6600- 32
6.43				148	110											98200 {10014}		6600- 38
6.90				172	122											100600 {10258}		6600- 50
7.42				198	135											102400 {10442}		6600- 63
7.90				222	147											103400 {10544}		6600- 75
8.01				232	152											104100 {10615}		6600- 80
8.89				272	172											105400 {10748}		6600- 100
9.89				322	197											106500 {10860}		6600- 125

初期荷重（±10%）は20℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。
●荷重｛kgf｝＝荷重N×0.101972 ●荷重｛N｝＝荷重kgf×9.80665 ●窒素ガス封入圧力 kgf/cm²＝MPa×10.1972 MPa＝kgf/cm²×0.0980665

■ガススプリング温度範囲
稼働温度0 ～ 80℃で使用ください。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

絞り込み条件：5 項目の仕様が未選択です

外径(D)(mm)
- 50
- 63
- 75
- 95
- 120
ストローク(S)(mm)
- 10
- 13
- 16
- 19
- 25
- 32
- 38
- 50
- 63
- 75
- 80
- 100
- 125
全長(L)(mm)
- 72
- 78
- 79
- 84
- 85
- 90
- 91
- 94
- 97
- 100
- 102
- 104
- 109
- 110
- 112
- 116
- 122
- 123
- 126
- 128
- 135
- 136
- 138
- 148
- 152
- 159
- 162
- 172
- 178
- 185
- 188
- 198
- 202
- 209
- 212
- 219
- 222
- 232
- 252
- 259
- 262
- 272
- 302
- 309
- 312
- 322
初期荷重(N)
- 9200
- 15300
- 23850
- 42400
- 66300
配管時ガス抜き
- 有
- 無
タイプ
- GSH
CAD
- 2D
- 3D

型番リスト

表示件数

型番

外径(D)

(mm)

ストローク(S)

(mm)

全長(L)

(mm)

初期荷重

(N)

配管時ガス抜き

RoHS?

最小発注数量

50	10	72	9200	無	10	1個
50	10	72	9200	有	10	1個
50	13	78	9200	無	10	1個
50	13	78	9200	有	10	1個
50	16	84	9200	無	10	1個
50	16	84	9200	有	10	1個
50	19	90	9200	無	10	1個
50	19	90	9200	有	10	1個
50	25	102	9200	無	10	1個
50	25	102	9200	有	10	1個
50	32	116	9200	無	10	1個
50	32	116	9200	有	10	1個
50	38	128	9200	無	10	1個
50	38	128	9200	有	10	1個
50	50	152	9200	無	10	1個
50	50	152	9200	有	10	1個
50	63	178	9200	無	10	1個
50	63	178	9200	有	10	1個
50	75	202	9200	無	10	1個
50	75	202	9200	有	10	1個
50	80	212	9200	無	10	1個
50	80	212	9200	有	10	1個
50	100	252	9200	無	10	1個
50	100	252	9200	有	10	1個
50	125	302	9200	無	10	1個
50	125	302	9200	有	10	1個
63	10	72	15300	無	10	1個
63	10	72	15300	有	10	1個
63	13	78	15300	無	10	1個
63	13	78	15300	有	10	1個
63	16	84	15300	無	10	1個
63	16	84	15300	有	10	1個
63	19	90	15300	無	10	1個
63	19	90	15300	有	10	1個
63	25	102	15300	無	10	1個
63	25	102	15300	有	10	1個
63	32	116	15300	無	10	1個
63	32	116	15300	有	10	1個
63	38	128	15300	無	10	1個
63	38	128	15300	有	10	1個
63	50	152	15300	無	10	1個
63	50	152	15300	有	10	1個
63	63	178	15300	無	10	1個
63	63	178	15300	有	10	1個
63	75	202	15300	無	10	1個
63	75	202	15300	有	10	1個
63	80	212	15300	無	10	1個
63	80	212	15300	有	10	1個
63	100	252	15300	無	10	1個
63	100	252	15300	有	10	1個
63	125	302	15300	無	10	1個
63	125	302	15300	有	10	1個
75	10	79	23850	無	10	1個
75	10	79	23850	有	10	1個
75	13	85	23850	無	10	1個
75	13	85	23850	有	10	1個
75	16	91	23850	無	10	1個
75	16	91	23850	有	10	1個
75	19	97	23850	無	10	1個
75	19	97	23850	有	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

配管対応、基本スペックはGSTと同等で、プレート固定用の下溝が角形状タイプのガススプリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
