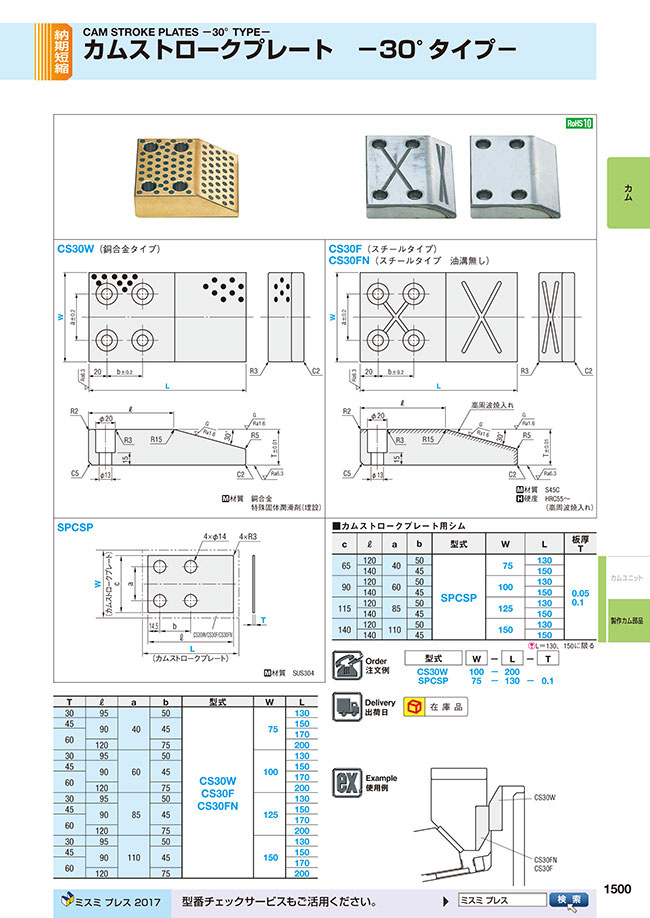

カタログ |P.1500

ミスミ

カムストロークプレート　-30°スチールタイプ-

数量スライド割引
納期短縮
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,313円～16,368円

税込単価: 5,844円～18,005円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カムストロークプレート　-15°銅合金タイプ-

通常価格(税別)： 3,960円 (税込価格：4,356円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カムストロークプレート　-30°銅合金タイプ-

通常価格(税別)： 6,550円 (税込価格：7,205円)

通常出荷日：在庫品1日目

30°タイプのカムストロークプレートです。スチールタイプで油溝無しです。材質は...

詳細情報を確認する

材質
S45C
傾斜角度 (°)
30
油溝
無

無料3D-CADライブラリー申し込み受付中

型番

未確定 16 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質		S45C
硬度		HRC55～
		（高周波焼入れ）

規格表

T	ℓ	a	b	型式	W	L
30	95	40	50	CS30FN	75	130
45	90		45			150
60	90		45			170
60	120		75			200
30	95	60	50		100	130
45	90		45			150
60	90		45			170
60	120		75			200
30	95	85	50		125	130
45	90		45			150
60	90		45			170
60	120		75			200
30	95	110	50		150	130
45	90		45			150
60	90		45			170
60	120		75			200

注文例


型式	W	-	L
CS30FN	100	-	130

出荷日

絞り込み条件：3 項目の仕様が未選択です

W(幅)(mm)
- 75
- 100
- 125
- 150
L(長さ)(mm)
- 130
- 150
- 170
- 200
T(厚さ)(mm)
- 30
- 45
- 60
タイプ
- CS30FN
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

W(幅)

(mm)

L(長さ)

(mm)

T(厚さ)

(mm)

RoHS?

最小発注数量

75	130	30	10	1個
75	150	45	10	1個
75	170	60	10	1個
75	200	60	10	1個
100	130	30	10	1個
100	150	45	10	1個
100	170	60	10	1個
100	200	60	10	1個
125	130	30	10	1個
125	150	45	10	1個
125	170	60	10	1個
125	200	60	10	1個
150	130	30	10	1個
150	150	45	10	1個
150	170	60	10	1個
150	200	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,313円 ( 5,844円 )	在庫品1日目当日出荷可能
6,919円 ( 7,611円 )	在庫品1日目当日出荷可能
8,316円 ( 9,148円 )	在庫品1日目当日出荷可能
9,383円 ( 10,321円 )	在庫品1日目当日出荷可能
5,819円 ( 6,401円 )	在庫品1日目当日出荷可能
7,689円 ( 8,458円 )	在庫品1日目当日出荷可能
9,229円 ( 10,152円 )	在庫品1日目当日出荷可能
11,814円 ( 12,995円 )	在庫品1日目当日出荷可能
7,183円 ( 7,901円 )	在庫品1日目当日出荷可能
8,954円 ( 9,849円 )	在庫品1日目当日出荷可能
10,780円 ( 11,858円 )	在庫品1日目当日出荷可能
14,278円 ( 15,706円 )	在庫品1日目当日出荷可能
8,866円 ( 9,753円 )	在庫品1日目当日出荷可能
11,528円 ( 12,681円 )	在庫品1日目当日出荷可能
13,860円 ( 15,246円 )	在庫品1日目当日出荷可能
16,368円 ( 18,005円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

30°タイプのカムストロークプレートです。スチールタイプで油溝無しです。材質は機械構造用炭素鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
