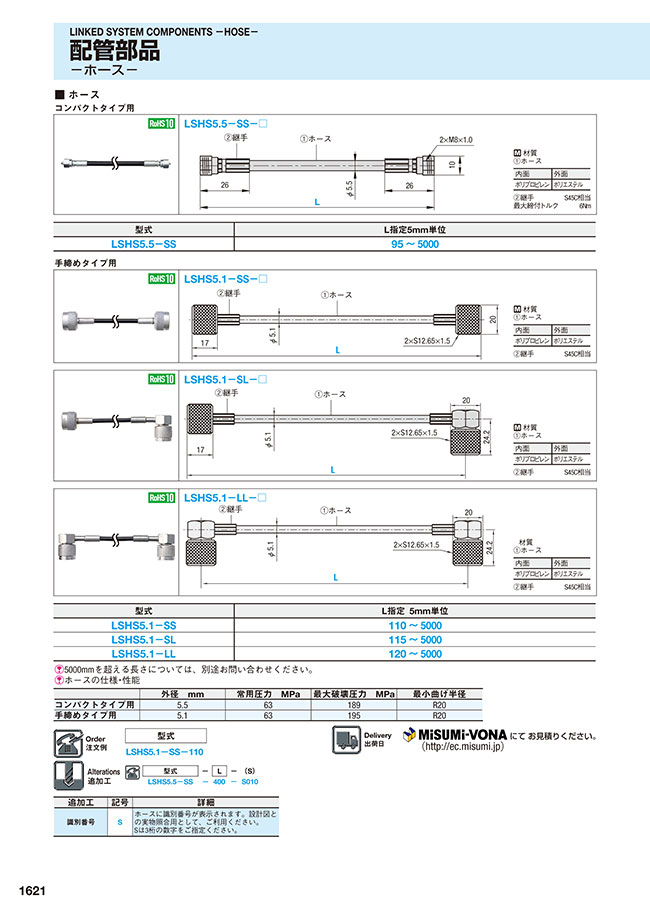

カタログ |P.1621

ミスミ

配管部品 -ホース－手締めタイプ用

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

ガススプリング配管部品の手締めタイプ用ホースとなります。SS/SL/LLの３種類の継手形状を選択可能で...

詳細を確認

よく一緒に見られています

ミスミ

配管部品 -クリップ－

通常価格(税別)： 90円 (税込価格：99円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

配管部品 -ホース－コンパクトタイプ用

通常出荷日：5 日目

用途
ホース
タイプ
手締め

ご注意

仕様等の改良により増し締め可能になっております。
ホース継ぎ手を手で締めた後プライヤー等を使用して増し締めを行って下さい。

無料3D-CADライブラリー申し込み受付中

未確定 37 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

材質
①ホース

内面	外面
ポリプロピレン	ポリエステル

②継手 S45C相当

材質
①ホース

内面	外面
ポリプロピレン	ポリエステル

②継手 S45C相当

材質
①ホース

内面	外面
ポリプロピレン	ポリエステル

②継手 S45C相当

型式	L指定5mm単位
LSHS5.1-SS	110～5000
LSHS5.1-SL	115～5000
LSHS5.1-LL	120～5000

5000mmを超える長さについては、別途お問い合わせください。
ホースの仕様・性能

規格表

	外径 mm	常用圧力 MPa	最大破壊圧力 MPa	最小曲げ半径
手締めタイプ用	5.1	63	195	R20

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工


型式	-	L	-	（S）
LSHS5.1-SS	-	400	-	S010

絞り込み条件：2 項目の仕様が未選択です

先端形状
- 両端ストレート
- 片端エルボ
- 両端エルボ
L(全長)(mm)
[110-5000/5mm単位]
タイプ
- LSHS5.1-LL
- LSHS5.1-SL
- LSHS5.1-SS
- LSHS5.1-SS-1000
- LSHS5.1-SS-1100
- LSHS5.1-SS-1200
- LSHS5.1-SS-125
- LSHS5.1-SS-1300
- LSHS5.1-SS-1400
- LSHS5.1-SS-150
- LSHS5.1-SS-1500
- LSHS5.1-SS-1600
- LSHS5.1-SS-1700
- LSHS5.1-SS-175
- LSHS5.1-SS-1800
- LSHS5.1-SS-1900
- LSHS5.1-SS-200
- LSHS5.1-SS-2000
- LSHS5.1-SS-225
- LSHS5.1-SS-250
- LSHS5.1-SS-275
- LSHS5.1-SS-300
- LSHS5.1-SS-325
- LSHS5.1-SS-350
- LSHS5.1-SS-375
- LSHS5.1-SS-400
- LSHS5.1-SS-450
- LSHS5.1-SS-500
- LSHS5.1-SS-550
- LSHS5.1-SS-600
- LSHS5.1-SS-650
- LSHS5.1-SS-700
- LSHS5.1-SS-750
- LSHS5.1-SS-800
- LSHS5.1-SS-850
- LSHS5.1-SS-900
- LSHS5.1-SS-950
CAD
- 2D
- 3D

型番リスト

表示件数

型番

先端形状

L(全長)

(mm)

RoHS?

最小発注数量

両端エルボ	120 ～ 5000	10	1個
片端エルボ	115 ～ 5000	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	-	10	1個
両端ストレート	110 ～ 5000	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

ガススプリング配管部品の手締めタイプ用ホースとなります。SS/SL/LLの３種類の継手形状を選択可能です。

ご注意

仕様等の改良により増し締め可能になっております。
ホース継ぎ手を手で締めた後プライヤー等を使用して増し締めを行って下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
