プレス金型部品技術窓口
スクラップ搬出装置 -ロングストロークタイプ（ST=70)-
型番

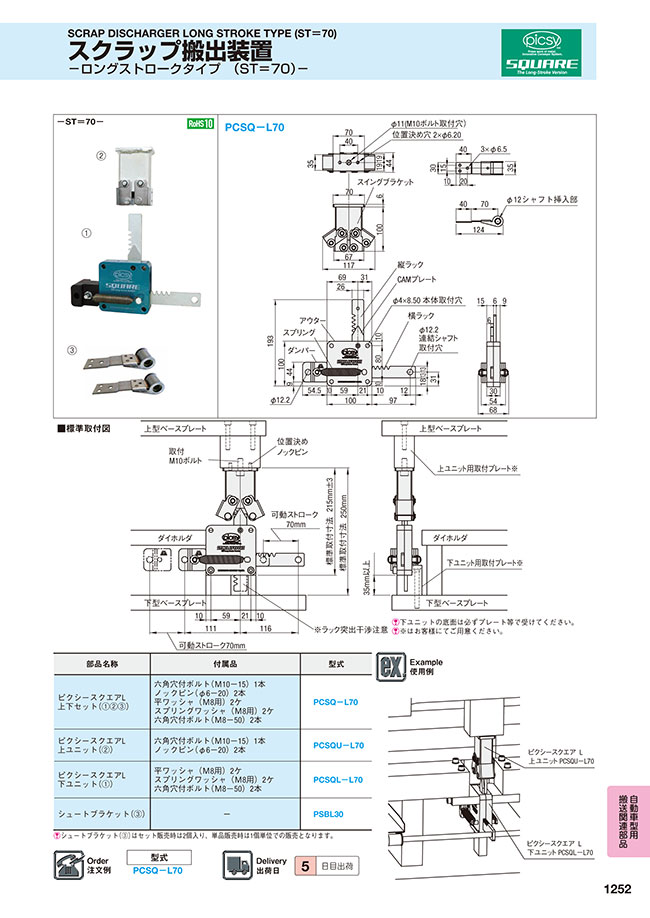

外形図・製品仕様
■標準取付図
下ユニットの底面は必ずプレート等で受けてください。
※はお客様にてご用意ください。
規格表
| 部品名称 | 付属品 | 型式 |
|---|---|---|
| ピクシースクエアL 上下セット（（1）（2）（3）） | 六角穴付ボルト（M10-15）1本 ノックピン（φ6-20）2本 平ワッシャ（M8用）2ケ スプリングワッシャ（M8用）2ケ 六角穴付ボルト（M8-50）2本 | PCSQ-L70 |
| ピクシースクエアL 上ユニット（（2）） | 六角穴付ボルト（M10-15）1本 ノックピン（φ6-20）2本 | PCSQU-L70 |
| ピクシースクエアL 下ユニット（（1）） | 平ワッシャ（M8用）2ケ スプリングワッシャ（M8用）2ケ 六角穴付ボルト（M8-50）2本 | PCSQL-L70 |
シュートブラケット（（3））はセット販売時は2個入り、単品販売時は1個単位での販売となります。
注文例
出荷日
関連情報
絞り込み条件：1 項目の仕様が未選択です
仕様
- 上ユニット
- 上下セット
- 下ユニット
タイプ
- PCSQ-L70
- PCSQL-L70
- PCSQU-L70
CAD
- 2D
- 3D
出荷日
- すべて
- 6日以内
- 11日以内
詳細情報
基本情報
ロングストロークタイプ（ST=70)のスクラップ搬出装置です。
