スクラップ搬出装置 -側面取付タイプ（ST=23)-
型番

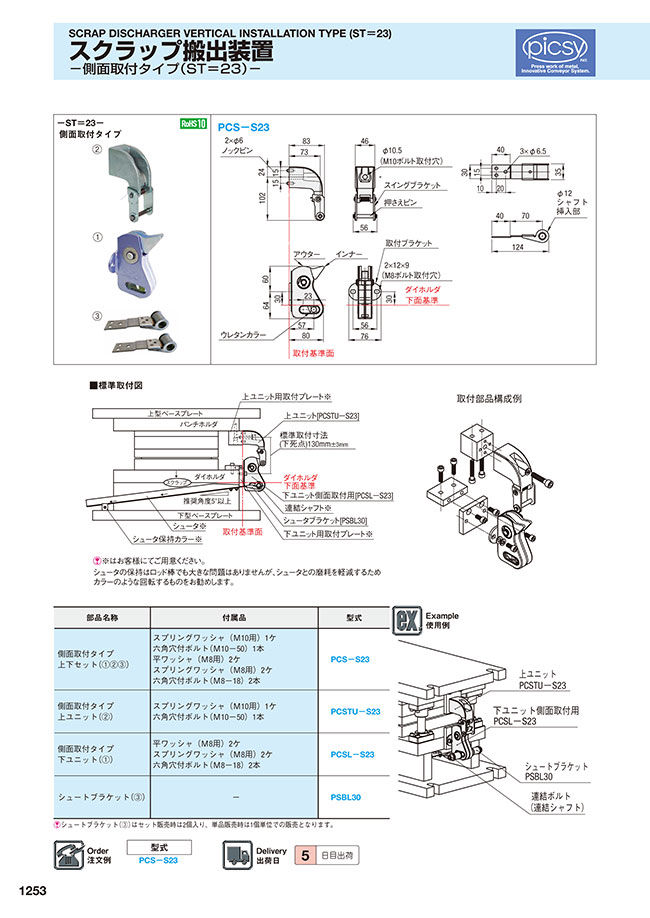

外形図・製品仕様
■標準取付図
※はお客様にてご用意ください。
シュータの保持はロッド棒でも大きな問題はありませんが、シュータとの磨耗を軽減するためカラーのような回転するものをお勧めします。
規格表
| 部品名称 | 付属品 | 型式 |
|---|---|---|
| 側面取付タイプ 上下セット（（1）（2）（3）） | スプリングワッシャ（M10用）1ケ 六角穴付ボルト（M10-50）1本 平ワッシャ（M8用）2ケ スプリングワッシャ（M8用）2ケ 六角穴付ボルト（M8-18）2本 | PCS-S23 |
| 側面取付タイプ 上ユニット（（2）） | スプリングワッシャ（M10用）1ケ 六角穴付ボルト（M10-50）1本 | PCSTU-S23 |
| 側面取付タイプ 下ユニット（（1）） | 平ワッシャ（M8用）2ケ スプリングワッシャ（M8用）2ケ 六角穴付ボルト（M8-18）2本 | PCSL-S23 |
| シュートブラケット（（3）） | ー | PSBL30 |
シュートブラケット（（3））はセット販売時は2個入り、単品販売時は1個単位での販売となります。
注文例
出荷日
関連情報
絞り込み条件：1 項目の仕様が未選択です
仕様
- シュートブラケット
- 上ユニット
- 上下セット
- 下ユニット
タイプ
- PCS-S23
- PCSL-S23
- PCSTU-S23
- PSBL30
CAD
- 2D
- 3D
出荷日
- すべて
- 5日以内
詳細情報
基本情報
側面取付タイプ（ST=23)のスクラップ搬出装置となります。
