ガススプリング用プレート　-横置きタイプ-

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

ガススプリング本体を横置きで固定するタイプの取付プレートです。

22.0

よく一緒に見られています

ミスミ

ガススプリング GSP

通常価格(税別)： 1,000円 (税込価格：1,100円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ガススプリング GSK (配管対応)

通常価格(税別)： 8,800円 (税込価格：9,680円)

通常出荷日：在庫品1日目

単品/セット品
プレートのみ

無料3D-CADライブラリー申し込み受付中

未確定 18 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

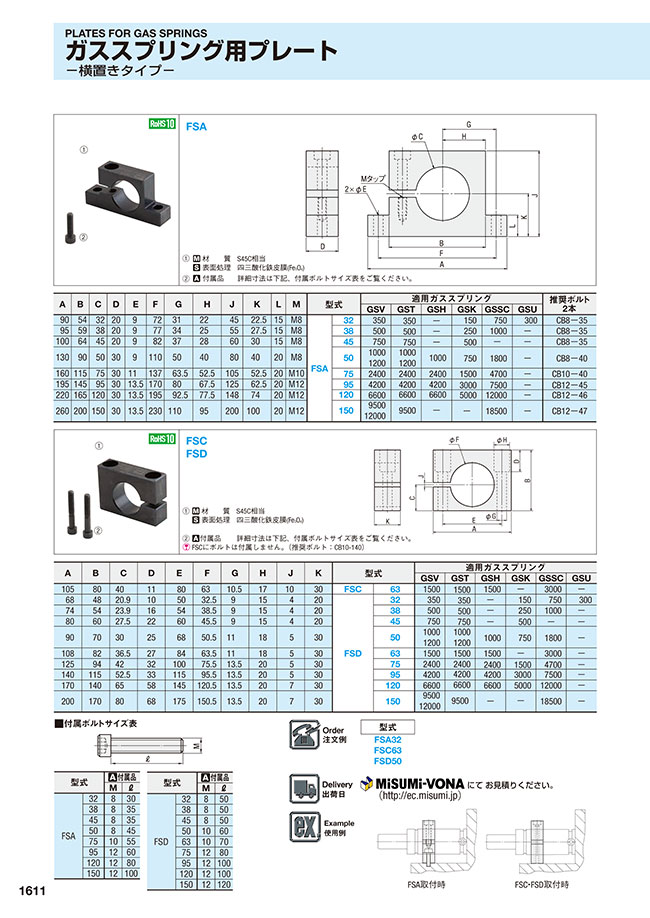

外形図・製品仕様

①	材質	S45C相当
	表面処理	四三酸化鉄皮膜（Fe₃O₄）
②	付属品	詳細寸法は下記、付属ボルトサイズ表をご覧ください。

規格表

A	B	C	D	E	F	G	H	J	K	L	M	型式		適用ガススプリング						推奨ボルト 2本
A	B	C	D	E	F	G	H	J	K	L	M	型式		GSV	GST	GSH	GSK	GSSC	GSU	推奨ボルト 2本
90	54	32	20	9	72	31	22	45	22.5	15	M8	FSA	32	350	350	-	150	750	300	CB8-35
95	59	38	20	9	77	34	25	55	27.5	15	M8		38	500	500	-	250	1000	-	CB8-35
100	64	45	20	9	82	37	28	60	30	15	M8		45	750	750	-	500	-	-	CB8-35
130	90	50	30	9	110	50	40	80	40	20	M8		50	1000 1200	1000 1200	1000	750	1800	-	CB8-40
160	115	75	30	11	137	63.5	52.5	105	52.5	20	M10		75	2400	2400	2400	1500	4700	-	CB10-40
195	145	95	30	13.5	170	80	67.5	125	62.5	20	M12		95	4200	4200	4200	3000	7500	-	CB12-45
220	165	120	30	13.5	195	92.5	77.5	148	74	20	M12		120	6600	6600	6600	5000	12000	-	CB12-46
260	200	150	30	13.5	230	110	95	200	100	20	M12		150	9500 12000	9500	-	-	18500	-	CB12-47

外形図・製品仕様

①	材質	S45C相当
	表面処理	四三酸化鉄皮膜（Fe₃O₄）
②	付属品	詳細寸法は下記、付属ボルトサイズ表をご覧ください。

FSCにボルトは付属しません。（推奨ボルト：CB10-140）

規格表

A	B	C	D	E	F	G	H	J	K	型式		適用ガススプリング
A	B	C	D	E	F	G	H	J	K	型式		GSV	GST	GSH	GSK	GSSC	GSU
105	80	40	11	80	63	10.5	17	10	30	FSC	63	1500	1500	1500	-	3000	-
68	48	20.9	10	50	32.5	9	15	4	20	FSD	32	350	350	-	150	750	300
74	54	23.9	16	54	38.5	9	15	4	20		38	500	500	-	250	1000	-
80	60	27.5	22	60	45.5	9	15	4	20		45	750	750	-	500	-	-
90	70	30	25	68	50.5	11	18	5	30		50	1000 1200	1000 1200	1000	750	1800	-
108	82	36.5	27	84	63.5	11	18	5	30		63	1500	1500	1500	-	3000	-
125	94	42	32	100	75.5	13.5	20	5	30		75	2400	2400	2400	1500	4700	-
140	115	52.5	33	115	95.5	13.5	20	5	30		95	4200	4200	4200	3000	7500	-
170	140	65	58	145	120.5	13.5	20	7	30		120	6600	6600	6600	5000	12000	-
200	170	80	68	175	150.5	13.5	20	7	30		150	9500 12000	9500	-	-	18500	-

■付属ボルトサイズ表

ガススプリング用プレート -横置きタイプ-

型式		付属品
型式		M	-
FSA	32	8	30
	38	8	35
	45	8	35
	50	8	45
	75	10	55
	95	12	60
	120	12	80
	150	12	100
FSD	32	8	50
	38	8	50
	45	8	50
	50	10	60
	63	10	70
	75	12	80
	95	12	100
	120	12	100
	150	12	120

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

絞り込み条件：2 項目の仕様が未選択です

プレートタイプ
- FSA
- FSC
- FSD
外径(D)(mm)
- 32
- 38
- 45
- 50
- 63
- 75
- 95
- 120
- 150
タイプ
- FSA
- FSC
- FSD
CAD
- 2D
- 3D

型番リスト

表示件数

型番

プレートタイプ

外径(D)

(mm)

RoHS?

最小発注数量

FSA	32	10	1個
FSA	38	10	1個
FSA	45	10	1個
FSA	50	10	1個
FSA	75	10	1個
FSA	95	10	1個
FSA	120	10	1個
FSA	150	10	1個
FSC	63	10	1個
FSD	32	10	1個
FSD	38	10	1個
FSD	45	10	1個
FSD	50	10	1個
FSD	63	10	1個
FSD	75	10	1個
FSD	95	10	1個
FSD	120	10	1個
FSD	150	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

ガススプリング本体を横置きで固定するタイプの取付プレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
