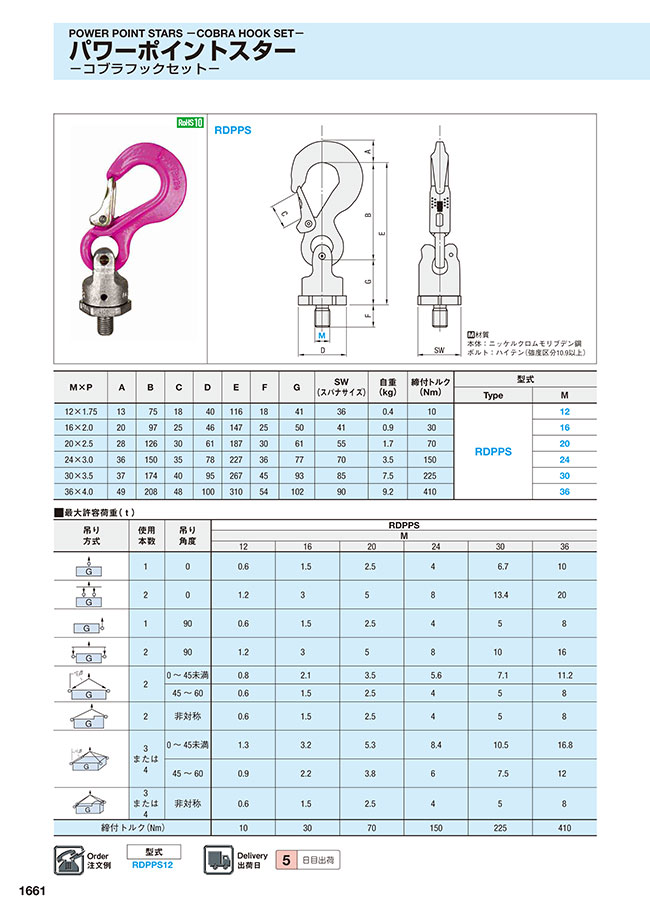

外形図・製品仕様
材質
本体：ニッケルクロムモリブデン鋼
ボルト：ハイテン（強度区分10.9以上）
| M×P | A | B | C | D | E | F | G | SW （スパナサイズ） | 自重 （kg） | 締付トルク （Nm） | 型式 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | M | |||||||||||
| 12×1.75 | 13 | 75 | 18 | 40 | 116 | 18 | 41 | 36 | 0.4 | 10 | RDPPS | 12 |
| 16×2.0 | 20 | 97 | 25 | 46 | 147 | 25 | 50 | 41 | 0.9 | 30 | 16 | |
| 20×2.5 | 28 | 126 | 30 | 61 | 187 | 30 | 61 | 55 | 1.7 | 70 | 20 | |
| 24×3.0 | 36 | 150 | 35 | 78 | 227 | 36 | 77 | 70 | 3.5 | 150 | 24 | |
| 30×3.5 | 37 | 174 | 40 | 95 | 267 | 45 | 93 | 85 | 7.5 | 225 | 30 | |
| 36×4.0 | 49 | 208 | 48 | 100 | 310 | 54 | 102 | 90 | 9.2 | 410 | 36 | |
規格表
■最大許容荷重（t）
| 吊り 方式 | 使用 本数 | 吊り 角度 | RDPPS | |||||
|---|---|---|---|---|---|---|---|---|
| M | ||||||||
| 12 | 16 | 20 | 24 | 30 | 36 | |||
| 1 | 0 | 0.6 | 1.5 | 2.5 | 4 | 6.7 | 10 |
| 2 | 0 | 1.2 | 3 | 5 | 8 | 13.4 | 20 |
| 1 | 90 | 0.6 | 1.5 | 2.5 | 4 | 5 | 8 |
| 2 | 90 | 1.2 | 3 | 5 | 8 | 10 | 16 |
| 2 | 0～45未満 | 0.8 | 2.1 | 3.5 | 5.6 | 7.1 | 11.2 |
| 45～60 | 0.6 | 1.5 | 2.5 | 4 | 5 | 8 | ||
| 2 | 非対称 | 0.6 | 1.5 | 2.5 | 4 | 5 | 8 |
| 3 または 4 | 0～45未満 | 1.3 | 3.2 | 5.3 | 8.4 | 10.5 | 16.8 |
| 45～60 | 0.9 | 2.2 | 3.8 | 6 | 7.5 | 12 | ||
| 3 または 4 | 非対称 | 0.6 | 1.5 | 2.5 | 4 | 5 | 8 |
| 締付トルク（Nm） | 10 | 30 | 70 | 150 | 225 | 410 | ||
注文例
出荷日
関連情報
■特徴
コブラフック&ダブルボールベアリングで反転作業をサポート
シャックル等、接続金具不要で吊り上げ作業時間を短縮可能
パワーポイントスターは、反転作業の多い現場にお勧めのダブルボールベアリング入り全方向アイボルトです。
吊り具の種類を選ばないコブラフックにより、ワイヤーロープ、チェーンスリング、ベルトスリングなど、既存の吊り具をそのままご利用可能です。ダブルボールベアリング式なので、負荷時でもスムーズに回転し、作業の効率と安全性を高めます。
• 2段に封入されたベアリングで負荷時でもスムーズな回転
• ベルト、ワイヤー、チェーンなど様々な吊り具に対応
• 全方向負荷が可能、4倍の安全率
• 小型軽量、等級100に合わせた設計
• 機械指令2006/42/EGに適合
• CEマーク取得、BG安全認定品
• 全数磁気探傷検査合格品
■ピンク塗装
目を引く蛍光色のピンクパウダーによる表面塗装。
周囲温度（225℃～ 380℃）で色変化し、強度劣化を目視で確認できます。
※380℃を上回る高温雰囲気では使用できません
■注意事項
• パワーポイントスターは、吊り荷が回転できるように設計されていますが、長時間の回転使用には適していません
■吊り上げ対象物への配置
• 単点吊りの場合：リフティングポイントは吊り上げ対象物の重心上に配置
• 2点吊りの場合：リフティングポイントは吊り上げ対象物の重心から等距離、あるいは重心上に配置
• 3点・4点吊りの場合：重心の周囲で対称となるよう、可能であれば、同一平面上に配置
ダブルボールベアリング採用
負荷時でも360゜スムーズに回転します
ヨコ吊りでフックが当たらない、適度な高さを持たせたアトラクティブデザイン
