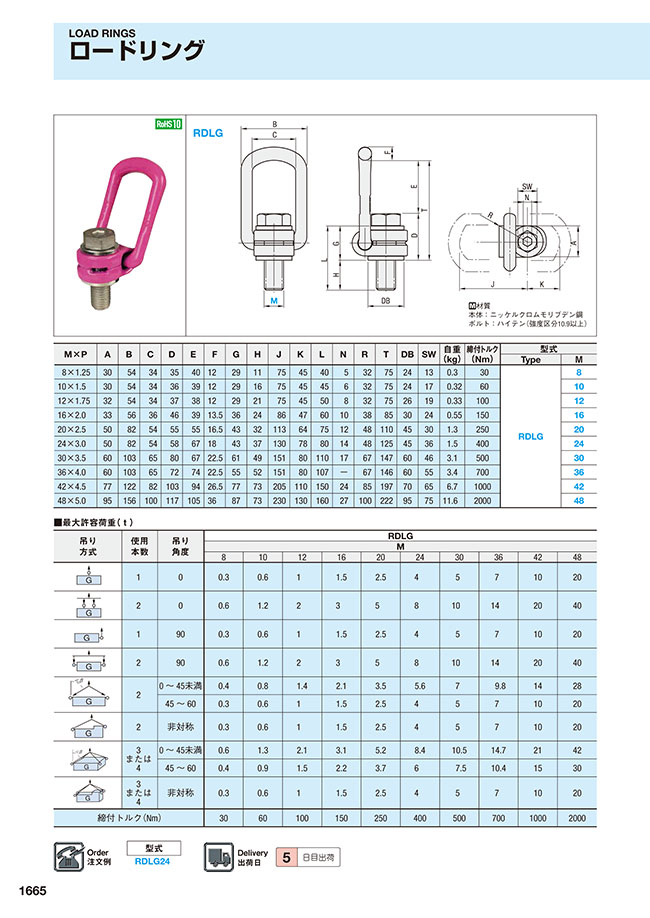

カタログ |P.1665

ミスミ

ロードリング

通常単価(税別): 18,684円～114,912円

税込単価: 20,552円～126,403円

通常出荷日：19日目

ロードリングです。材質は本体がニッケルクロムモリブデン鋼、ボルトはハイテン（強度区分10.9以上）です...

詳細を確認

よく一緒に見られています

ミスミ

回転アイボルト

通常価格(税別)： 7,700円 (税込価格：8,470円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

バリオリング

通常価格(税別)： 18,360円 (税込価格：20,196円)

通常出荷日：19 日目

形状
アイボルト

無料3D-CADライブラリー申し込み受付中

未確定 10 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

材質
本体：ニッケルクロムモリブデン鋼
ボルト：ハイテン（強度区分10.9以上）

規格表

M×P	A	B	C	D	E	F	G	H	J	K	L	N	R	T	DB	SW	自重（kg）	締付トルク（Nm）	型式
M×P	A	B	C	D	E	F	G	H	J	K	L	N	R	T	DB	SW	自重（kg）	締付トルク（Nm）	Type	M
8×1.25	30	54	34	35	40	12	29	11	75	45	40	5	32	75	24	13	0.3	30	RDLG	8
10×1.5	30	54	34	36	39	12	29	16	75	45	45	6	32	75	24	17	0.32	60		10
12×1.75	32	54	34	37	38	12	29	21	75	45	50	8	32	75	26	19	0.33	100		12
16×2.0	33	56	36	46	39	13.5	36	24	86	47	60	10	38	85	30	24	0.55	150		16
20×2.5	50	82	54	55	55	16.5	43	32	113	64	75	12	48	110	45	30	1.3	250		20
24×3.0	50	82	54	58	67	18	43	37	130	78	80	14	48	125	45	36	1.5	400		24
30×3.5	60	103	65	80	67	22.5	61	49	151	80	110	17	67	147	60	46	3.1	500		30
36×4.0	60	103	65	72	74	22.5	55	52	151	80	107	-	67	146	60	55	3.4	700		36
42×4.5	77	122	82	103	94	26.5	77	73	205	110	150	24	85	197	70	65	6.7	1000		42
48×5.0	95	156	100	117	105	36	87	73	230	130	160	27	100	222	95	75	11.6	2000		48

■最大許容荷重（t）

			M
吊り方式	使用本数	吊り角度	RDLG
			8	10	12	16	20	24	30	36	42	48
	1	0	0.3	0.6	1	1.5	2.5	4	5	7	10	20
	2	0	0.6	1.2	2	3	5	8	10	14	20	40
	1	90	0.3	0.6	1	1.5	2.5	4	5	7	10	20
	2	90	0.6	1.2	2	3	5	8	10	14	20	40
	2	0～45 未満	0.4	0.8	1.4	2.1	3.5	5.6	7	9.8	14	28
	2	45～60	0.3	0.6	1	1.5	2.5	4	5	7	10	20
	2	非対称	0.3	0.6	1	1.5	2.5	4	5	7	10	20
	3 または 4	0～45 未満	0.6	1.3	2.1	3.1	5.2	8.4	10.5	14.7	21	42
	3 または 4	45～60	0.4	0.9	1.5	2.2	3.7	6	7.5	10.4	15	30
	3 または 4	非対称	0.3	0.6	1	1.5	2.5	4	5	7	10	20
締付トルク（Nm）			30	60	100	150	250	400	500	700	1000	2000

注文例

出荷日

絞り込み条件：1 項目の仕様が未選択です

M(ねじ径)(mm)
- 8
- 10
- 12
- 16
- 20
- 24
- 30
- 36
- 42
- 48
タイプ
- RDLG
CAD
- 2D
- 3D
出荷日
すべて
19日以内

型番リスト

表示件数

型番

M(ねじ径)

(mm)

RoHS?

最小発注数量

8	10	1個
10	10	1個
12	10	1個
16	10	1個
20	10	1個
24	10	1個
30	10	1個
36	10	1個
42	10	1個
48	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,684円 ( 20,552円 )	19日目
18,792円 ( 20,671円 )	19日目
18,900円 ( 20,790円 )	19日目
19,440円 ( 21,384円 )	19日目
22,248円 ( 24,473円 )	19日目
25,596円 ( 28,156円 )	19日目
43,524円 ( 47,876円 )	19日目
48,492円 ( 53,341円 )	19日目
96,552円 ( 106,207円 )	19日目
114,912円 ( 126,403円 )	19日目

詳細情報

基本情報

ロードリングです。材質は本体がニッケルクロムモリブデン鋼、ボルトはハイテン（強度区分10.9以上）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
