プレス金型部品技術窓口
カムパッドガイドプレート -CMGDW-
- 通常単価(税別)
- 8,180円～17,340円
- 税込単価
- 8,998円～19,074円
通常出荷日：在庫品1日目当日出荷可能
カムパッドガイドプレート・CMGDWタイプです。材質は銅合金で、特殊個体潤滑剤が埋設されています。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

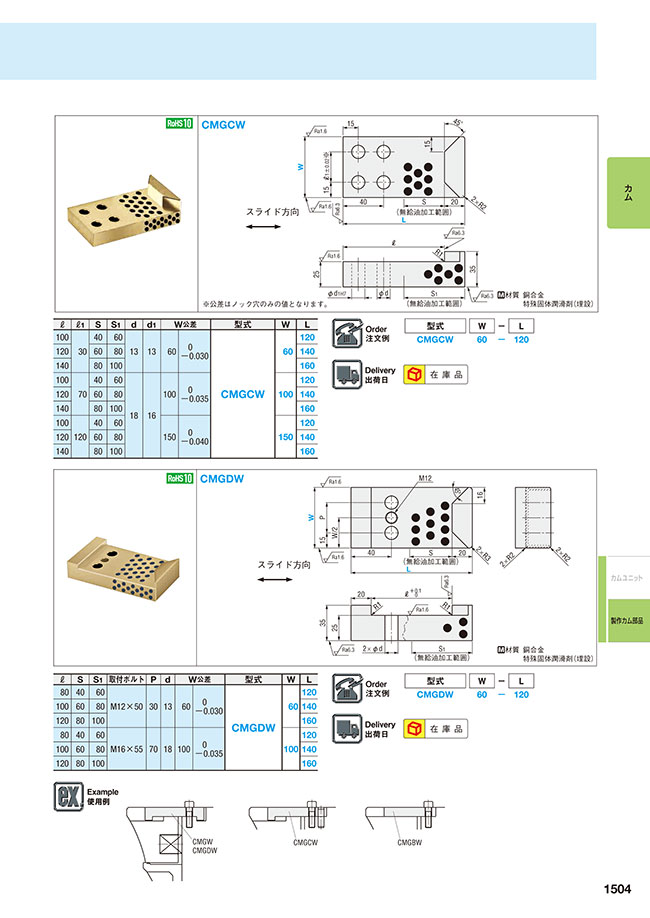

外形図・製品仕様
| 材質 | 銅合金 | |
| 特殊固体潤滑剤（埋設） |
規格表
| ℓ | S | S1 | 取付ボルト | P | d | W公差 | 型式 | W | L | |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 40 | 60 | M12×50 | 30 | 13 | 60 | 0 -0.030 | CMGDW | 60 | 120 |
| 100 | 60 | 80 | 140 | |||||||
| 120 | 80 | 100 | 160 | |||||||
| 80 | 40 | 60 | M16×55 | 70 | 18 | 100 | 0 -0.035 | 100 | 120 | |
| 100 | 60 | 80 | 140 | |||||||
| 120 | 80 | 100 | 160 | |||||||
注文例
出荷日
関連情報
絞り込み条件：2 項目の仕様が未選択です
W(幅)(mm)
- 60
- 100
L(長さ)(mm)
- 120
- 140
- 160
タイプ
- CMGDW
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,180円 ( 8,998円 ) | 在庫品1日目当日出荷可能 |
9,460円 ( 10,406円 ) | 在庫品1日目当日出荷可能 |
10,680円 ( 11,748円 ) | 在庫品1日目当日出荷可能 |
13,190円 ( 14,509円 ) | 在庫品1日目当日出荷可能 |
15,270円 ( 16,797円 ) | 在庫品1日目当日出荷可能 |
17,340円 ( 19,074円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
カムパッドガイドプレート・CMGDWタイプです。材質は銅合金で、特殊個体潤滑剤が埋設されています。
