プレス金型部品技術窓口
カムストロークプレート（CSCHS） -25°/30°コンパクトタイプ-
- 数量スライド割引
- 納期短縮
- 当日出荷可能
- 通常単価(税別)
- 5,330円～8,210円
- 税込単価
- 5,863円～9,031円
25°/30°コンパクトタイプのカムストロークプレートです。スチールタイプで材...
詳細情報を確認する型番

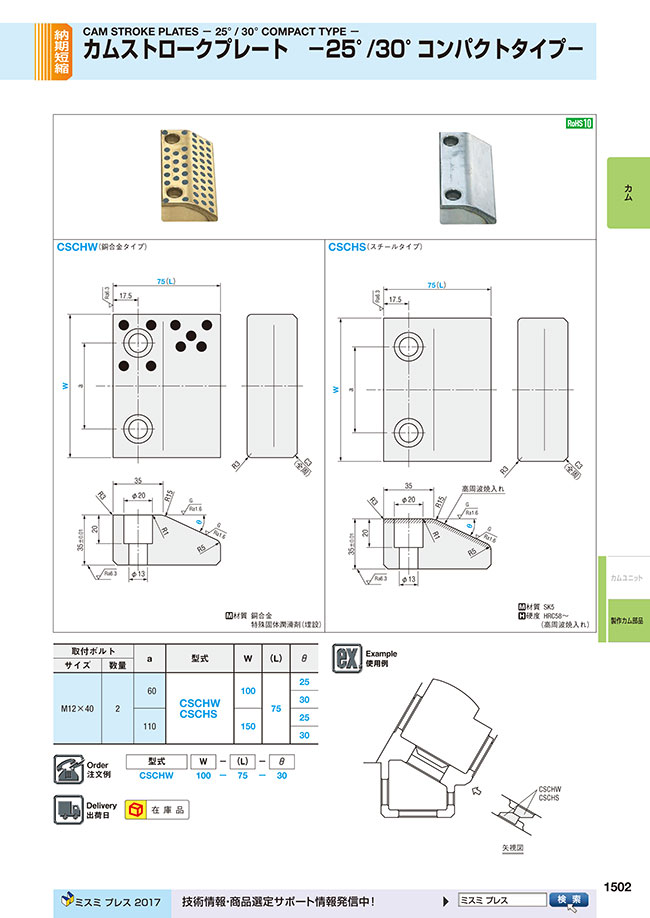

外形図・製品仕様
| 材質 | SK5 | |
| 硬度 | HRC58～ | |
| （高周波焼入れ） |
規格表
| 取付ボルト | a | 型式 | W | （L） | θ | |
|---|---|---|---|---|---|---|
| サイズ | 数量 | |||||
| M12×40 | 2 | 60 | CSCHS | 100 | 75 | 25 |
| 30 | ||||||
| 110 | 150 | 25 | ||||
| 30 | ||||||
注文例
| 型式 | W | - | （L） | - | θ | ||
| CSCHS | 100 | - | 75 | - | 30 |
出荷日
関連情報
絞り込み条件：2 項目の仕様が未選択です
傾斜角度(°)
- 25
- 30
W(幅)(mm)
- 100
- 150
タイプ
- CSCHS
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,330円 ( 5,863円 ) | 在庫品1日目当日出荷可能 |
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
7,230円 ( 7,953円 ) | 在庫品1日目当日出荷可能 |
8,210円 ( 9,031円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
25°/30°コンパクトタイプのカムストロークプレートです。スチールタイプで材質は炭素工具鋼です。
