プレス金型部品技術窓口
カムボトムスライドプレート -CBPL-
- 通常単価(税別)
- 4,760円～10,580円
- 税込単価
- 5,236円～11,638円
通常出荷日：在庫品1日目当日出荷可能
カムボトムスライドプレートです。材質は機械構造用炭素鋼です。W65、L=100～300です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

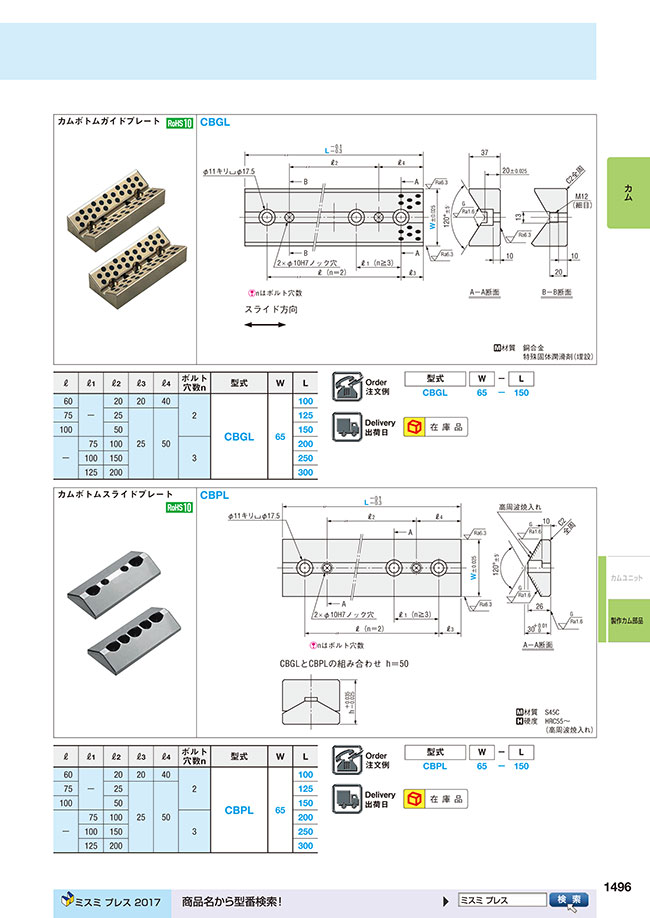

外形図・製品仕様
材質 S45C 硬度 HRC55～ /（高周波焼入れ）
規格表
| ℓ | ℓ1 | ℓ2 | ℓ3 | ℓ4 | ボルト穴数n | 型式 | W | L |
|---|---|---|---|---|---|---|---|---|
| 60 | - | 20 | 20 | 40 | 2 | CBPL | 65 | 100 |
| 75 | 25 | 25 | 50 | 125 | ||||
| 100 | 50 | 150 | ||||||
| - | 75 | 100 | 3 | 200 | ||||
| 100 | 150 | 250 | ||||||
| 125 | 200 | 300 |
注文例
出荷日
絞り込み条件：1 項目の仕様が未選択です
L(長さ)(mm)
- 100
- 125
- 150
- 200
- 250
- 300
タイプ
- CBPL
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,760円 ( 5,236円 ) | 在庫品1日目当日出荷可能 |
5,470円 ( 6,017円 ) | 在庫品1日目当日出荷可能 |
6,180円 ( 6,798円 ) | 在庫品1日目当日出荷可能 |
7,730円 ( 8,503円 ) | 在庫品1日目当日出荷可能 |
9,150円 ( 10,065円 ) | 在庫品1日目当日出荷可能 |
10,580円 ( 11,638円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
カムボトムスライドプレートです。材質は機械構造用炭素鋼です。W65、L=100～300です。
カムボトムスライドプレート -CBPL-のレビュー
金型製作用
5
5.02018/02/19
他社にないサイズのため購入させていただいております。
カムと合わせて使用しておりますが、なんら問題なく使用でき、
納期も...もっと読む
0人が参考にしています。
