ミスミ

ボールロックジェクタパンチ－ヘビー級・スパナ溝付タイプ　TiCNコーティング－

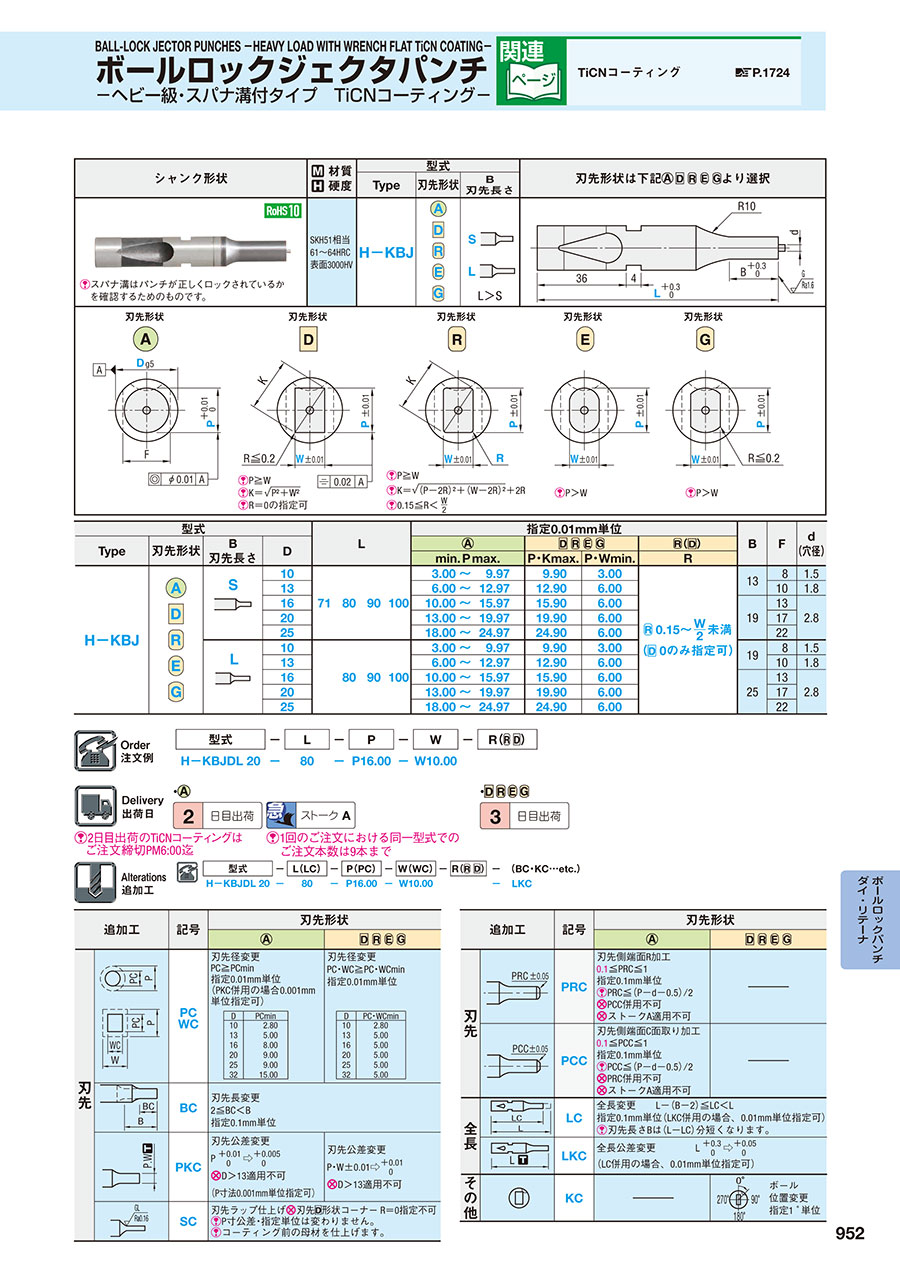

カタログ |P.952

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

ヘビー級・スパナ溝付タイプ　TiCNコーティングのボールロックジェクタパンチで...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が360型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

TiCNコーティングP.1724

外形図・製品仕様

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKH51相当 61～64HRC 表面3000HV	H-KBJ		L＞S

スパナ溝はパンチが正しくロックされているかを確認するためのものです。

規格表

型式				L				指定0.01mm単位				B	F	d （穴径）
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D					min.Pmax.	P・Kmax.	P・Wmin.	R
H-KBJ			10	71	80	90	100	3.00～9.97	9.90	3.00		13	8	1.5
			13					6.00～12.97	12.90	6.00		13	10	1.8
			16					10.00～15.97	15.90	6.00		19	13	2.8
			20					13.00～19.97	19.90	6.00			17
			25					18.00～24.97	24.90	6.00			22
			10		80	90	100	3.00～9.97	9.90	3.00		19	8	1.5
			13					6.00～12.97	12.90	6.00		19	10	1.8
			16					10.00～15.97	15.90	6.00		25	13	2.8
			20					13.00～19.97	19.90	6.00			17
			25					18.00～24.97	24.90	6.00			22

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

H-KBJAL10-[80,90,100]-P[3-9.97/0.01]

H-KBJAL10-[80,90,100]-PC[2.8-2.99/0.01]

H-KBJAL10-LC[63-99.9/0.1]-P[3-9.97/0.01]

H-KBJAL10-LC[63-99.9/0.1]-PC[2.8-2.99/0.01]

H-KBJAL13-[80,90,100]-P[6-12.97/0.01]

H-KBJAL13-[80,90,100]-PC[5-5.99/0.01]

H-KBJAL13-LC[63-99.9/0.1]-P[6-12.97/0.01]

H-KBJAL13-LC[63-99.9/0.1]-PC[5-5.99/0.01]

H-KBJAL16-[80,90,100]-P[10-15.97/0.01]

H-KBJAL16-[80,90,100]-PC[8-9.99/0.01]

H-KBJAL16-LC[57-99.9/0.1]-P[10-15.97/0.01]

H-KBJAL16-LC[57-99.9/0.1]-PC[8-9.99/0.01]

H-KBJAL20-[80,90,100]-P[13-19.97/0.01]

H-KBJAL20-[80,90,100]-PC[9-12.99/0.01]

H-KBJAL20-LC[57-99.9/0.1]-P[13-19.97/0.01]

H-KBJAL20-LC[57-99.9/0.1]-PC[9-12.99/0.01]

H-KBJAL25-[80,90,100]-P[18-24.97/0.01]

H-KBJAL25-[80,90,100]-PC[9-17.99/0.01]

H-KBJAL25-LC[57-99.9/0.1]-P[18-24.97/0.01]

H-KBJAL25-LC[57-99.9/0.1]-PC[9-17.99/0.01]

H-KBJAS10-[71,80,90,100]-P[3-9.97/0.01]

H-KBJAS10-[71,80,90,100]-PC[2.8-2.99/0.01]

H-KBJAS10-LC[60-99.9/0.1]-P[3-9.97/0.01]

H-KBJAS10-LC[60-99.9/0.1]-PC[2.8-2.99/0.01]

H-KBJAS13-[71,80,90,100]-P[6-12.97/0.01]

H-KBJAS13-[71,80,90,100]-PC[5-5.99/0.01]

H-KBJAS13-LC[60-99.9/0.1]-P[6-12.97/0.01]

H-KBJAS13-LC[60-99.9/0.1]-PC[5-5.99/0.01]

H-KBJAS16-[71,80,90,100]-P[10-15.97/0.01]

H-KBJAS16-[71,80,90,100]-PC[8-9.99/0.01]

H-KBJAS16-LC[54-99.9/0.1]-P[10-15.97/0.01]

H-KBJAS16-LC[54-99.9/0.1]-PC[8-9.99/0.01]

H-KBJAS20-[71,80,90,100]-P[13-19.97/0.01]

H-KBJAS20-[71,80,90,100]-PC[9-12.99/0.01]

H-KBJAS20-LC[54-99.9/0.1]-P[13-19.97/0.01]

H-KBJAS20-LC[54-99.9/0.1]-PC[9-12.99/0.01]

H-KBJAS25-[71,80,90,100]-P[18-24.97/0.01]

H-KBJAS25-[71,80,90,100]-PC[9-17.99/0.01]

H-KBJAS25-LC[54-99.9/0.1]-P[18-24.97/0.01]

H-KBJAS25-LC[54-99.9/0.1]-PC[9-17.99/0.01]

H-KBJDL10-[80,90,100]-P[3-9.9/0.01]-W[3-9.9/0.01]

H-KBJDL10-[80,90,100]-P[3-9.9/0.01]-WC[2.8-2.99/0.01]

H-KBJDL10-[80,90,100]-PC[2.8-2.99/0.01]-W[3-9.9/0.01]

H-KBJDL10-[80,90,100]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]

H-KBJDL10-LC[63-99.9/0.1]-P[3-9.9/0.01]-W[3-9.9/0.01]

H-KBJDL10-LC[63-99.9/0.1]-P[3-9.9/0.01]-WC[2.8-2.99/0.01]

H-KBJDL10-LC[63-99.9/0.1]-PC[2.8-2.99/0.01]-W[3-9.9/0.01]

H-KBJDL10-LC[63-99.9/0.1]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]

H-KBJDL13-[80,90,100]-P[6-12.9/0.01]-W[6-12.9/0.01]

H-KBJDL13-[80,90,100]-P[6-12.9/0.01]-WC[5-5.99/0.01]

H-KBJDL13-[80,90,100]-PC[5-5.99/0.01]-W[6-12.9/0.01]

H-KBJDL13-[80,90,100]-PC[5-5.99/0.01]-WC[5-5.99/0.01]

H-KBJDL13-LC[63-99.9/0.1]-P[6-12.9/0.01]-W[6-12.9/0.01]

H-KBJDL13-LC[63-99.9/0.1]-P[6-12.9/0.01]-WC[5-5.99/0.01]

H-KBJDL13-LC[63-99.9/0.1]-PC[5-5.99/0.01]-W[6-12.9/0.01]

H-KBJDL13-LC[63-99.9/0.1]-PC[5-5.99/0.01]-WC[5-5.99/0.01]

H-KBJDL16-[80,90,100]-P[6-15.9/0.01]-W[6-15.9/0.01]

H-KBJDL16-[80,90,100]-P[6-15.9/0.01]-WC[5-5.99/0.01]

H-KBJDL16-[80,90,100]-PC[5-5.99/0.01]-W[6-15.9/0.01]

H-KBJDL16-[80,90,100]-PC[5-5.99/0.01]-WC[5-5.99/0.01]

刃先形状

B(刃先長さ)

(mm)

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	10	80 ～ 100	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	80 ～ 100	-	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	L	10	-	63 ～ 99.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	-	63 ～ 99.9	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	L	13	80 ～ 100	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	80 ～ 100	-	-	5 ～ 5.99	-	-	-	10	1個
丸形	L	13	-	63 ～ 99.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	-	63 ～ 99.9	-	5 ～ 5.99	-	-	-	10	1個
丸形	L	16	80 ～ 100	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	80 ～ 100	-	-	8 ～ 9.99	-	-	-	10	1個
丸形	L	16	-	57 ～ 99.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	-	57 ～ 99.9	-	8 ～ 9.99	-	-	-	10	1個
丸形	L	20	80 ～ 100	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	80 ～ 100	-	-	9 ～ 12.99	-	-	-	10	1個
丸形	L	20	-	57 ～ 99.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	-	57 ～ 99.9	-	9 ～ 12.99	-	-	-	10	1個
丸形	L	25	80 ～ 100	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	80 ～ 100	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	-	57 ～ 99.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	-	57 ～ 99.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	10	71 ～ 100	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	71 ～ 100	-	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	S	10	-	60 ～ 99.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	-	60 ～ 99.9	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	S	13	71 ～ 100	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	71 ～ 100	-	-	5 ～ 5.99	-	-	-	10	1個
丸形	S	13	-	60 ～ 99.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	-	60 ～ 99.9	-	5 ～ 5.99	-	-	-	10	1個
丸形	S	16	71 ～ 100	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	71 ～ 100	-	-	8 ～ 9.99	-	-	-	10	1個
丸形	S	16	-	54 ～ 99.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	-	54 ～ 99.9	-	8 ～ 9.99	-	-	-	10	1個
丸形	S	20	71 ～ 100	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	71 ～ 100	-	-	9 ～ 12.99	-	-	-	10	1個
丸形	S	20	-	54 ～ 99.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	-	54 ～ 99.9	-	9 ～ 12.99	-	-	-	10	1個
丸形	S	25	71 ～ 100	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	71 ～ 100	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	-	54 ～ 99.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	-	54 ～ 99.9	-	9 ～ 17.99	-	-	-	10	1個
長方形	L	10	80 ～ 100	-	3 ～ 9.9	-	-	3 ～ 9.9	-	10	1個
長方形	L	10	80 ～ 100	-	3 ～ 9.9	-	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	80 ～ 100	-	-	2.8 ～ 2.99	-	3 ～ 9.9	-	10	1個
長方形	L	10	80 ～ 100	-	-	2.8 ～ 2.99	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	-	63 ～ 99.9	3 ～ 9.9	-	-	3 ～ 9.9	-	10	1個
長方形	L	10	-	63 ～ 99.9	3 ～ 9.9	-	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	-	63 ～ 99.9	-	2.8 ～ 2.99	-	3 ～ 9.9	-	10	1個
長方形	L	10	-	63 ～ 99.9	-	2.8 ～ 2.99	-	-	2.8 ～ 2.99	10	1個
長方形	L	13	80 ～ 100	-	6 ～ 12.9	-	-	6 ～ 12.9	-	10	1個
長方形	L	13	80 ～ 100	-	6 ～ 12.9	-	-	-	5 ～ 5.99	10	1個
長方形	L	13	80 ～ 100	-	-	5 ～ 5.99	-	6 ～ 12.9	-	10	1個
長方形	L	13	80 ～ 100	-	-	5 ～ 5.99	-	-	5 ～ 5.99	10	1個
長方形	L	13	-	63 ～ 99.9	6 ～ 12.9	-	-	6 ～ 12.9	-	10	1個
長方形	L	13	-	63 ～ 99.9	6 ～ 12.9	-	-	-	5 ～ 5.99	10	1個
長方形	L	13	-	63 ～ 99.9	-	5 ～ 5.99	-	6 ～ 12.9	-	10	1個
長方形	L	13	-	63 ～ 99.9	-	5 ～ 5.99	-	-	5 ～ 5.99	10	1個
長方形	L	16	80 ～ 100	-	6 ～ 15.9	-	-	6 ～ 15.9	-	10	1個
長方形	L	16	80 ～ 100	-	6 ～ 15.9	-	-	-	5 ～ 5.99	10	1個
長方形	L	16	80 ～ 100	-	-	5 ～ 5.99	-	6 ～ 15.9	-	10	1個
長方形	L	16	80 ～ 100	-	-	5 ～ 5.99	-	-	5 ～ 5.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ヘビー級・スパナ溝付タイプ　TiCNコーティングのボールロックジェクタパンチです。材質はハイス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックジェクタパンチ－ヘビー級・スパナ溝付タイプ　TiCNコーティング－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ボールロックジェクタパンチ－ヘビー級・スパナ溝付タイプ　TiCNコーティング－	ボールロックジェクタパンチ－ヘビー級・スパナ溝付タイプ　HWコーティング－	ボールロックパンチ－ヘビー級・スパナ溝付タイプ　TiCNコーティング－	ボールロックパンチ－ヘビー級・スパナ溝付タイプ　HWコーティング－	ボールロックジェクタパンチ－ヘビー級・TiCNコーティング－	ボールロックジェクタパンチ－ヘビー級・HWコート処理－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	2日目〜	2日目〜	3日目
種別	スパナ溝付ジェクタ	スパナ溝付ジェクタ	スパナ溝付ショルダー	スパナ溝付ショルダー	ジェクタ（ジェクトール）	ジェクタ（ジェクトール）
材質	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当
表面処理	TiCN（XCN)コーティング	HWコーティング	TiCN（XCN)コーティング	HWコーティング	TiCN（XCN)コーティング	HWコーティング
