ボールロックジェクタパンチ－ヘビー級・TiCNコーティング－
- 通常単価(税別)
- -
- 税込単価
- -
ヘビー級・TiCNコーティングのボールロックジェクタパンチです。材質はハイス鋼...
詳細情報を確認する未確定：候補が360型番あります。
商品情報

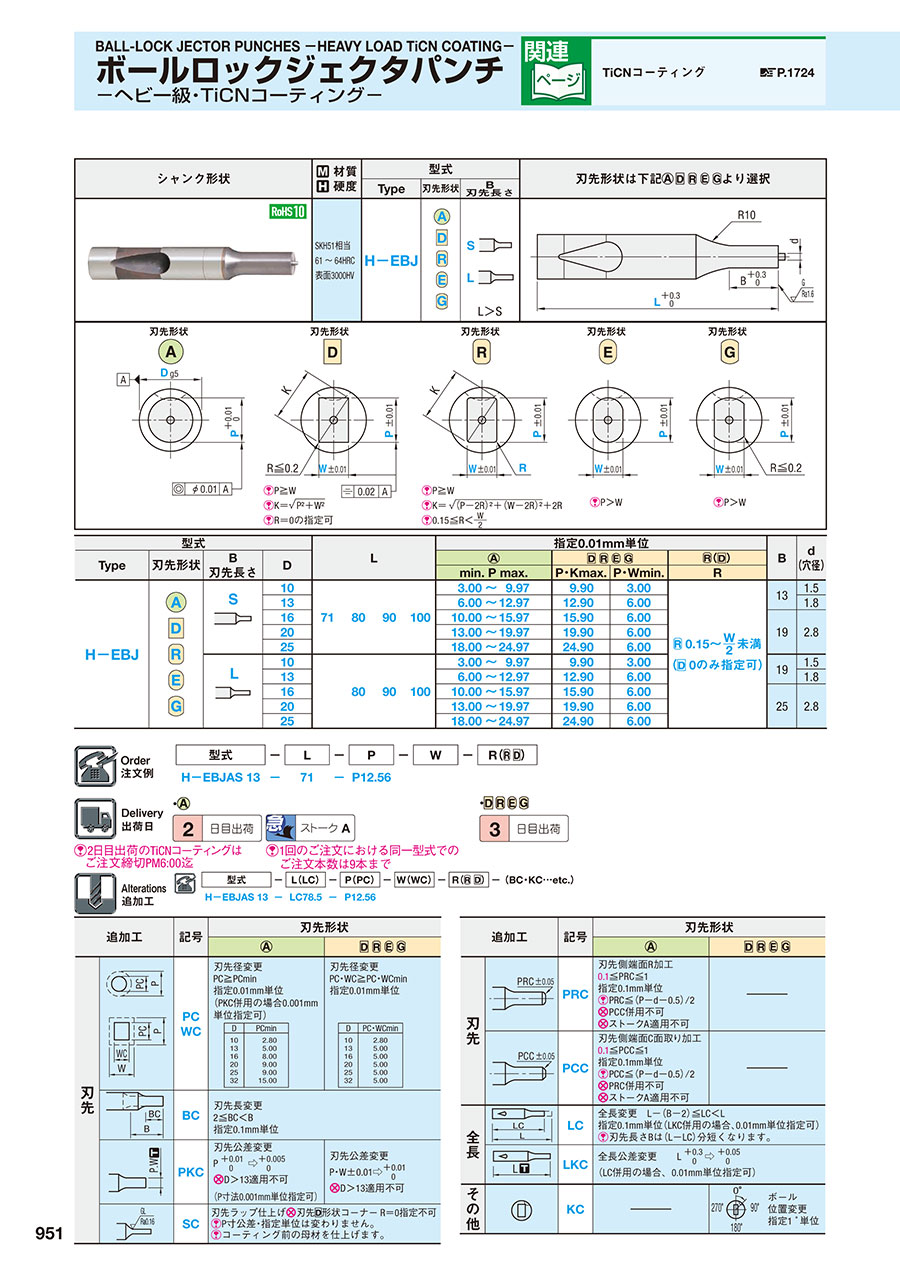

TiCNコーティングP.1724
外形図・製品仕様
| 材質 硬度 | 型式 | ||
|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | |
| SKH51相当 61～64HRC 表面3000HV | H-EBJ |
|
L＞S |
規格表
| 型式 | L | 指定0.01mm単位 | B | d （穴径） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | D |
|
|
| |||||||
| min. P max. | P・Kmax. | P・Wmin. | R | ||||||||||
| H-EBJ |
|
| 10 | 71 | 80 | 90 | 100 | 3.00～9.97 | 9.90 | 3.00 |
| 13 | 1.5 |
| 13 | 6.00～12.97 | 12.90 | 6.00 | 1.8 | |||||||||
| 16 | 10.00～15.97 | 15.90 | 6.00 | 19 | 2.8 | ||||||||
| 20 | 13.00～19.97 | 19.90 | 6.00 | ||||||||||
| 25 | 18.00～24.97 | 24.90 | 6.00 | ||||||||||
| 10 | 80 | 90 | 100 | 3.00～9.97 | 9.90 | 3.00 | 19 | 1.5 | ||||
| 13 | 6.00～12.97 | 12.90 | 6.00 | 1.8 | |||||||||
| 16 | 10.00～15.97 | 15.90 | 6.00 | 25 | 2.8 | ||||||||
| 20 | 13.00～19.97 | 19.90 | 6.00 | ||||||||||
| 25 | 18.00～24.97 | 24.90 | 6.00 | ||||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
