ボールロックパンチ－ヘビー級・スパナ溝付タイプ HWコーティング－
- 通常単価(税別)
- -
- 税込単価
- -
ヘビー級・スパナ溝付タイプ HWコーティング（TiCNコーティング＋WPC®処...
詳細情報を確認する未確定：候補が360型番あります。
商品情報
HWコーティングP.1725

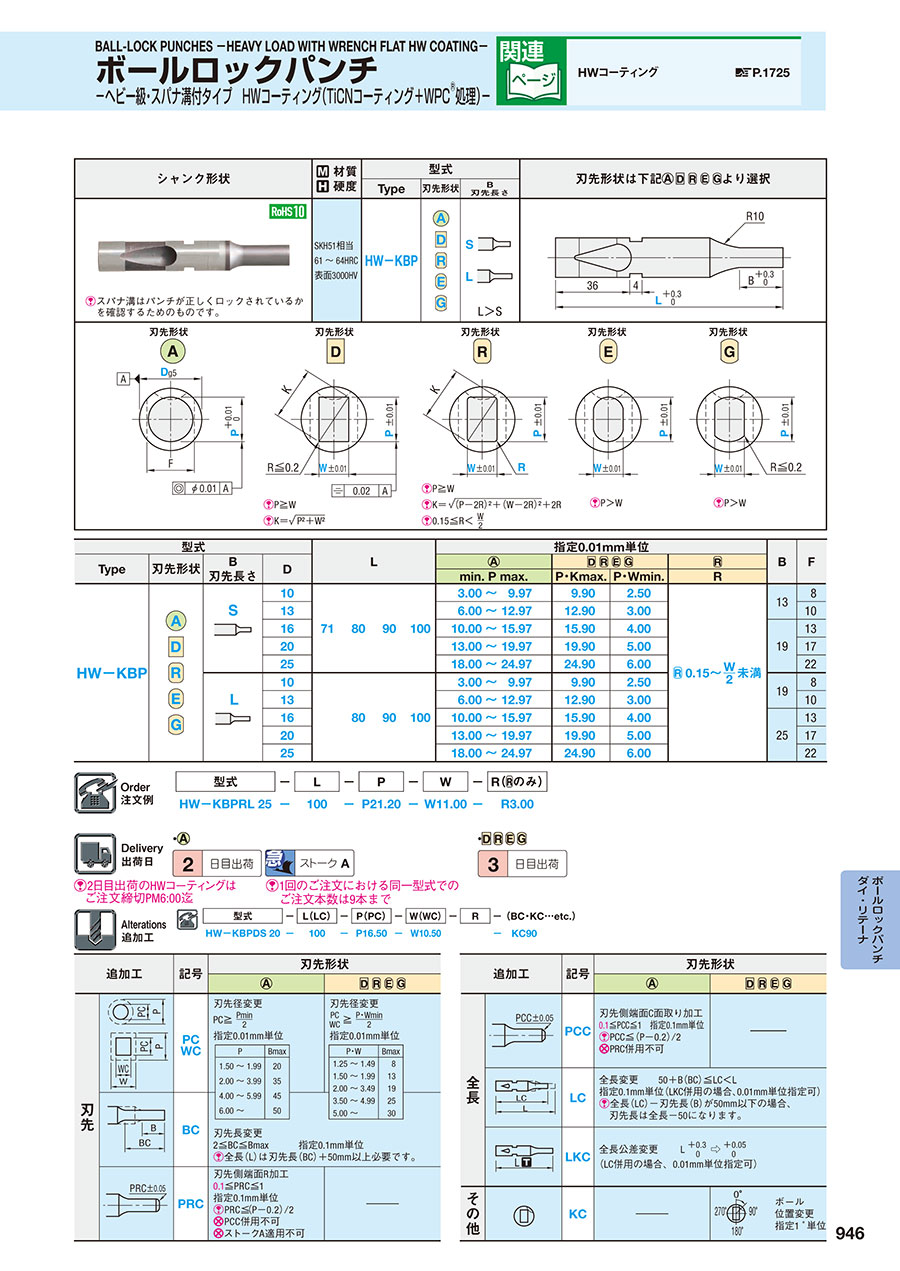

外形図・製品仕様
スパナ溝はパンチが正しくロックされているかを確認するためのものです。
| 材質 硬度 | 型式 | ||
|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | |
| SKH51相当 61～64HRC 表面3000HV | HW-KBP |
|
L＞S |
規格表
| 型式 | L | 指定0.01mm単位 | B | F | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | D |
|
|
| |||||||
| min. P max. | P・Kmax. | P・Wmin. | R | ||||||||||
| HW-KBP |
|
| 10 | 71 | 80 | 90 | 100 | 3.00～9.97 | 9.90 | 2.50 |
| 13 | 8 |
| 13 | 6.00～12.97 | 12.90 | 3.00 | 10 | |||||||||
| 16 | 10.00～15.97 | 15.90 | 4.00 | 19 | 13 | ||||||||
| 20 | 13.00～19.97 | 19.90 | 5.00 | 17 | |||||||||
| 25 | 18.00～24.97 | 24.90 | 6.00 | 22 | |||||||||
| 10 | 80 | 90 | 100 | 3.00～9.97 | 9.90 | 2.50 | 19 | 8 | ||||
| 13 | 6.00～12.97 | 12.90 | 3.00 | 10 | |||||||||
| 16 | 10.00～15.97 | 15.90 | 4.00 | 25 | 13 | ||||||||
| 20 | 13.00～19.97 | 19.90 | 5.00 | 17 | |||||||||
| 25 | 18.00～24.97 | 24.90 | 6.00 | 22 | |||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
