ボールロックパンチ－ヘビー級・TiCNコーティングー

カタログ |P.943

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックジェクタパンチ－ヘビー級・TiCNコーティング－

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックパンチ－ヘビー級・スパナ溝付タイプ　HWコーティング－

通常出荷日：2 日目～

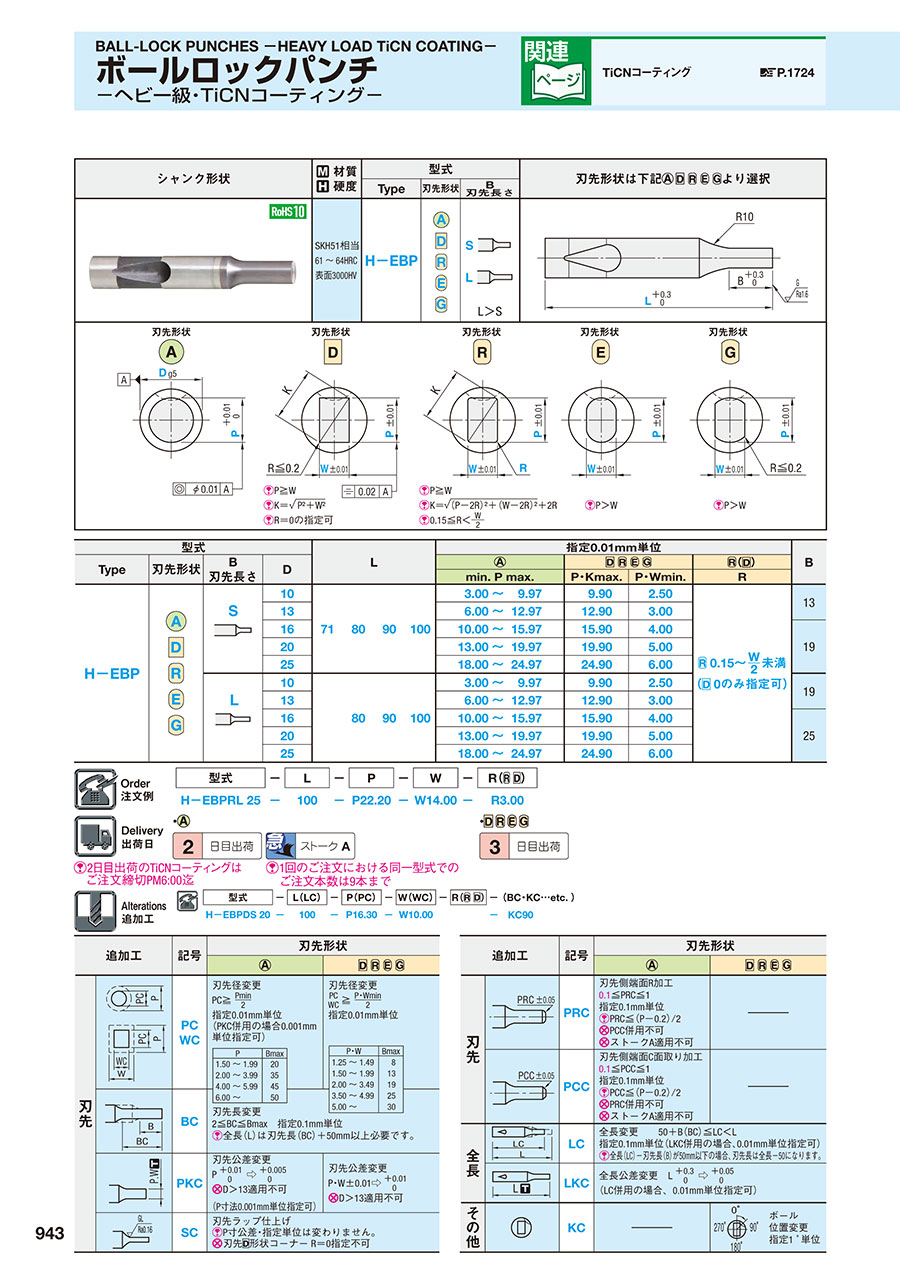

ヘビー級・TiCNコーティングーのボールロックパンチです。材質はハイス鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が360型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

TiCNコーティングP.1724

外形図・製品仕様

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKH51相当 61～64HRC 表面3000HV	H-EBP		L＞S

規格表

型式				L				指定0.01mm単位				B	F
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D					min. P max.	P・Kmax.	P・Wmin.	R
H-EBP			10	71	80	90	100	3.00～9.97	9.90	2.50		13	8
			13					6.00～12.97	12.90	3.00		13	10
			16					10.00～15.97	15.90	4.00		19	13
			20					13.00～19.97	19.90	5.00			17
			25					18.00～24.97	24.90	6.00			22
			10		80	90	100	3.00～9.97	9.90	2.50		19	8
			13					6.00～12.97	12.90	3.00		19	10
			16					10.00～15.97	15.90	4.00		25	13
			20					13.00～19.97	19.90	5.00			17
			25					18.00～24.97	24.90	6.00			22

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

H-EBPAL10-[80,90,100]-P[3-9.97/0.01]

H-EBPAL10-[80,90,100]-PC[1.5-2.99/0.01]

H-EBPAL10-LC[52-99.9/0.1]-P[3-9.97/0.01]

H-EBPAL10-LC[52-99.9/0.1]-PC[1.5-2.99/0.01]

H-EBPAL13-[80,90,100]-P[6-12.97/0.01]

H-EBPAL13-[80,90,100]-PC[3-5.99/0.01]

H-EBPAL13-LC[52-99.9/0.1]-P[6-12.97/0.01]

H-EBPAL13-LC[52-99.9/0.1]-PC[3-5.99/0.01]

H-EBPAL16-[80,90,100]-P[10-15.97/0.01]

H-EBPAL16-[80,90,100]-PC[5-9.99/0.01]

H-EBPAL16-LC[52-99.9/0.1]-P[10-15.97/0.01]

H-EBPAL16-LC[52-99.9/0.1]-PC[5-9.99/0.01]

H-EBPAL20-[80,90,100]-P[13-19.97/0.01]

H-EBPAL20-[80,90,100]-PC[6.5-12.99/0.01]

H-EBPAL20-LC[52-99.9/0.1]-P[13-19.97/0.01]

H-EBPAL20-LC[52-99.9/0.1]-PC[6.5-12.99/0.01]

H-EBPAL25-[80,90,100]-P[18-24.97/0.01]

H-EBPAL25-[80,90,100]-PC[9-17.99/0.01]

H-EBPAL25-LC[52-99.9/0.1]-P[18-24.97/0.01]

H-EBPAL25-LC[52-99.9/0.1]-PC[9-17.99/0.01]

H-EBPAS10-[71,80,90,100]-P[3-9.97/0.01]

H-EBPAS10-[71,80,90,100]-PC[1.5-2.99/0.01]

H-EBPAS10-LC[52-99.9/0.1]-P[3-9.97/0.01]

H-EBPAS10-LC[52-99.9/0.1]-PC[1.5-2.99/0.01]

H-EBPAS13-[71,80,90,100]-P[6-12.97/0.01]

H-EBPAS13-[71,80,90,100]-PC[3-5.99/0.01]

H-EBPAS13-LC[52-99.9/0.1]-P[6-12.97/0.01]

H-EBPAS13-LC[52-99.9/0.1]-PC[3-5.99/0.01]

H-EBPAS16-[71,80,90,100]-P[10-15.97/0.01]

H-EBPAS16-[71,80,90,100]-PC[5-9.99/0.01]

H-EBPAS16-LC[52-99.9/0.1]-P[10-15.97/0.01]

H-EBPAS16-LC[52-99.9/0.1]-PC[5-9.99/0.01]

H-EBPAS20-[71,80,90,100]-P[13-19.97/0.01]

H-EBPAS20-[71,80,90,100]-PC[6.5-12.99/0.01]

H-EBPAS20-LC[52-99.9/0.1]-P[13-19.97/0.01]

H-EBPAS20-LC[52-99.9/0.1]-PC[6.5-12.99/0.01]

H-EBPAS25-[71,80,90,100]-P[18-24.97/0.01]

H-EBPAS25-[71,80,90,100]-PC[9-17.99/0.01]

H-EBPAS25-LC[52-99.9/0.1]-P[18-24.97/0.01]

H-EBPAS25-LC[52-99.9/0.1]-PC[9-17.99/0.01]

H-EBPDL10-[80,90,100]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]

H-EBPDL10-[80,90,100]-P[2.5-9.9/0.01]-WC[1.25-2.49/0.01]

H-EBPDL10-[80,90,100]-PC[1.25-2.49/0.01]-W[2.5-9.9/0.01]

H-EBPDL10-[80,90,100]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

H-EBPDL10-LC[52-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]

H-EBPDL10-LC[52-99.9/0.1]-P[2.5-9.9/0.01]-WC[1.25-2.49/0.01]

H-EBPDL10-LC[52-99.9/0.1]-PC[1.25-2.49/0.01]-W[2.5-9.9/0.01]

H-EBPDL10-LC[52-99.9/0.1]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

H-EBPDL13-[80,90,100]-P[3-12.9/0.01]-W[3-12.9/0.01]

H-EBPDL13-[80,90,100]-P[3-12.9/0.01]-WC[1.5-2.99/0.01]

H-EBPDL13-[80,90,100]-PC[1.5-2.99/0.01]-W[3-12.9/0.01]

H-EBPDL13-[80,90,100]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

H-EBPDL13-LC[52-99.9/0.1]-P[3-12.9/0.01]-W[3-12.9/0.01]

H-EBPDL13-LC[52-99.9/0.1]-P[3-12.9/0.01]-WC[1.5-2.99/0.01]

H-EBPDL13-LC[52-99.9/0.1]-PC[1.5-2.99/0.01]-W[3-12.9/0.01]

H-EBPDL13-LC[52-99.9/0.1]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

H-EBPDL16-[80,90,100]-P[4-15.9/0.01]-W[4-15.9/0.01]

H-EBPDL16-[80,90,100]-P[4-15.9/0.01]-WC[2-3.99/0.01]

H-EBPDL16-[80,90,100]-PC[2-3.99/0.01]-W[4-15.9/0.01]

H-EBPDL16-[80,90,100]-PC[2-3.99/0.01]-WC[2-3.99/0.01]

刃先形状

B(刃先長さ)

(mm)

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	10	80 ～ 100	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	80 ～ 100	-	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	10	-	52 ～ 99.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	-	52 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	13	80 ～ 100	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	80 ～ 100	-	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	13	-	52 ～ 99.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	-	52 ～ 99.9	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	16	80 ～ 100	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	80 ～ 100	-	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	16	-	52 ～ 99.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	-	52 ～ 99.9	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	20	80 ～ 100	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	80 ～ 100	-	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	20	-	52 ～ 99.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	-	52 ～ 99.9	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	25	80 ～ 100	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	80 ～ 100	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	-	52 ～ 99.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	-	52 ～ 99.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	10	71 ～ 100	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	71 ～ 100	-	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	10	-	52 ～ 99.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	-	52 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	13	71 ～ 100	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	71 ～ 100	-	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	13	-	52 ～ 99.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	-	52 ～ 99.9	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	16	71 ～ 100	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	71 ～ 100	-	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	16	-	52 ～ 99.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	-	52 ～ 99.9	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	20	71 ～ 100	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	71 ～ 100	-	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	20	-	52 ～ 99.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	-	52 ～ 99.9	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	25	71 ～ 100	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	71 ～ 100	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	-	52 ～ 99.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	-	52 ～ 99.9	-	9 ～ 17.99	-	-	-	10	1個
長方形	L	10	80 ～ 100	-	2.5 ～ 9.9	-	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	80 ～ 100	-	2.5 ～ 9.9	-	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	80 ～ 100	-	-	1.25 ～ 2.49	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	80 ～ 100	-	-	1.25 ～ 2.49	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	-	52 ～ 99.9	2.5 ～ 9.9	-	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	-	52 ～ 99.9	2.5 ～ 9.9	-	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	-	52 ～ 99.9	-	1.25 ～ 2.49	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	-	52 ～ 99.9	-	1.25 ～ 2.49	-	-	1.25 ～ 2.49	10	1個
長方形	L	13	80 ～ 100	-	3 ～ 12.9	-	-	3 ～ 12.9	-	10	1個
長方形	L	13	80 ～ 100	-	3 ～ 12.9	-	-	-	1.5 ～ 2.99	10	1個
長方形	L	13	80 ～ 100	-	-	1.5 ～ 2.99	-	3 ～ 12.9	-	10	1個
長方形	L	13	80 ～ 100	-	-	1.5 ～ 2.99	-	-	1.5 ～ 2.99	10	1個
長方形	L	13	-	52 ～ 99.9	3 ～ 12.9	-	-	3 ～ 12.9	-	10	1個
長方形	L	13	-	52 ～ 99.9	3 ～ 12.9	-	-	-	1.5 ～ 2.99	10	1個
長方形	L	13	-	52 ～ 99.9	-	1.5 ～ 2.99	-	3 ～ 12.9	-	10	1個
長方形	L	13	-	52 ～ 99.9	-	1.5 ～ 2.99	-	-	1.5 ～ 2.99	10	1個
長方形	L	16	80 ～ 100	-	4 ～ 15.9	-	-	4 ～ 15.9	-	10	1個
長方形	L	16	80 ～ 100	-	4 ～ 15.9	-	-	-	2 ～ 3.99	10	1個
長方形	L	16	80 ～ 100	-	-	2 ～ 3.99	-	4 ～ 15.9	-	10	1個
長方形	L	16	80 ～ 100	-	-	2 ～ 3.99	-	-	2 ～ 3.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ヘビー級・TiCNコーティングーのボールロックパンチです。材質はハイス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックパンチ－ヘビー級・TiCNコーティングーのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ボールロックパンチ－ヘビー級・TiCNコーティングー	ボールロックパンチ－ヘビー級・スパナ溝付タイプ　TiCNコーティング－	ボールロックパンチ－ヘビー級・HWコーティング（TiCNコーティング＋WPC®処理）－	ボールロックジェクタパンチ－ヘビー級・TiCNコーティング－	ボールロックパンチ－ヘビー級・スパナ溝付タイプ　HWコーティング－	ボールロックジェクタパンチ－ヘビー級・スパナ溝付タイプ　TiCNコーティング－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	3日目	2日目〜	2日目〜	2日目〜
種別	ショルダー（レギュラー）	スパナ溝付ショルダー	ショルダー（レギュラー）	ジェクタ（ジェクトール）	スパナ溝付ショルダー	スパナ溝付ジェクタ
材質	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当
表面処理	TiCN（XCN)コーティング	TiCN（XCN)コーティング	HWコーティング	TiCN（XCN)コーティング	HWコーティング	TiCN（XCN)コーティング
