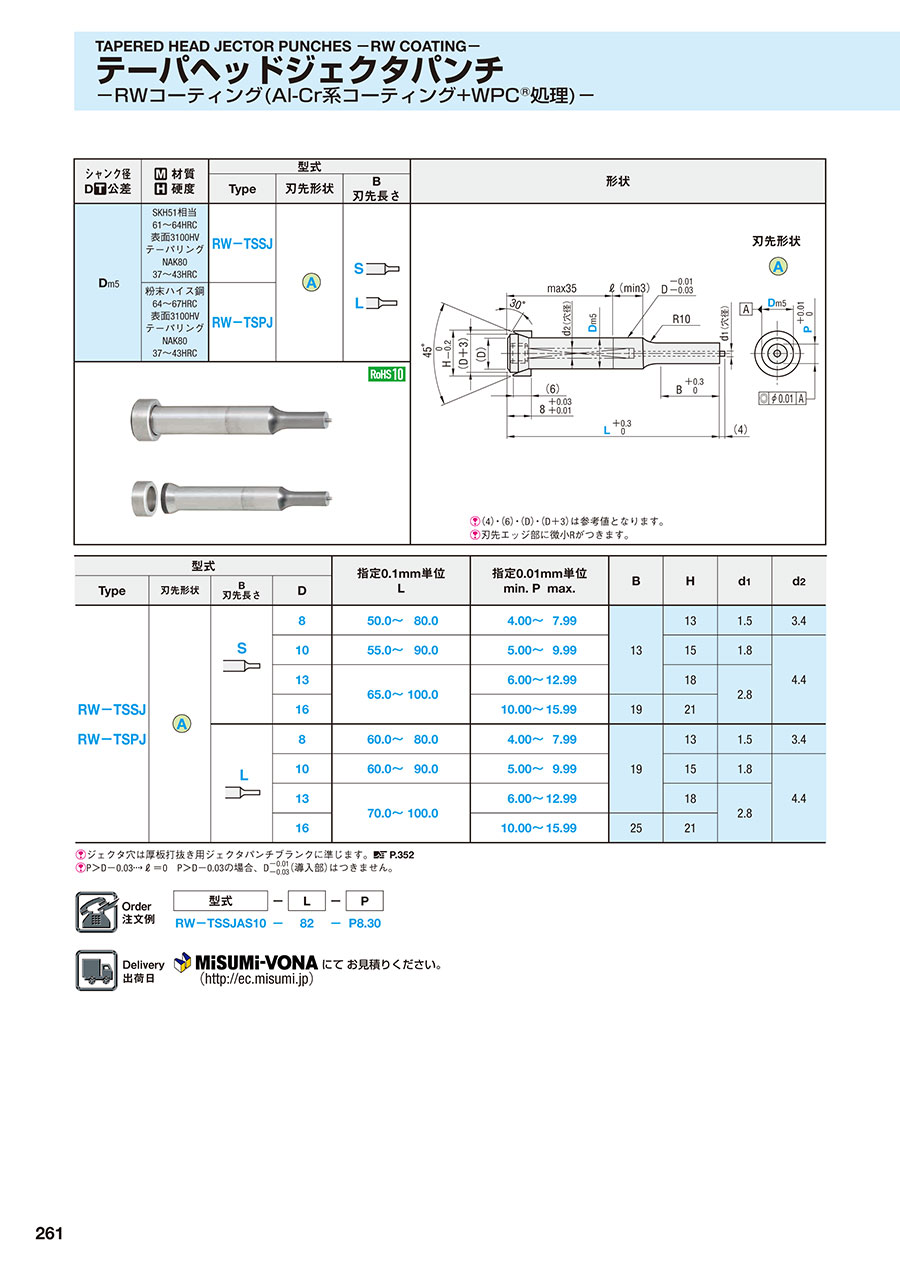

テーパヘッドパンチジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

関連ページ

テーパヘッドパンチ  P.1722
RWコーティング  P.1727

外形図・製品仕様

（4）・（6）・（D）・（D+3）は参考値となります。
刃先エッジ部に微小Rがつきます。

規格表

ジェクタ穴は厚板打抜き用ジェクタパンチブランクに準じます。 P.352
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

追加工

関連情報

■特長
● テーパヘッドパンチはツバ部をテーパ形状にして応力集中を緩和し、従来の厚板打抜き用パンチよりもツバ部の強度を高めたパンチです。
● 引張強さ980MPa（100kgf/mm²）級以上の高張力鋼板や、バネ鋼、焼入れ鋼の打抜きのような、パンチに高い荷重がかかる用途向けに開発した商品です。
● テーパヘッドパンチは付属のテーパリングとセットで使用することにより、パンチプレートへのテーパ穴加工やプレートとパンチツバ厚の合せ加工等は不要となります。
● テーパヘッドパンチのツバ部は厚板打抜き用パンチと互換性を持たせていますので、リテーナは厚板打抜きパンチ用のリテーナをご使用いただけます。
● テーパヘッドパンチ概要  P.1722

■注意
● テーパヘッドパンチはパンチとテーパリングの現物合わせ加工により、ツバ厚公差8 +0.03/+0.01を出しています。
パンチとテーパリングは同じ識別マークのものを組み合わせて使用してください。
識別マークが異なるパンチとテーパリングを組み合わせる場合には、ツバ厚がカタログ記載の公差から外れる可能性があります。
● パンチ交換の際は、パンチとテーパリングをセットで交換してください。（パンチ、テーパリングの単体販売はしておりません。）
