厚板打抜き用ジェクタパンチ -RWコーティング(Al-Cr系コーティング+WPC®処理)-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：お見積り
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。 （詳細は「製品データ 厚板打...
詳細を確認- 厚板ジェクタパンチはパンチにカス払いピンを内蔵するため、通常の厚板パンチよりもつば部強度が劣ります。
ジェクタパンチを使いたいが、つば破損が問題になる場合はテーパヘッドジェクタパンチもお試しください。
未確定：候補が480型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

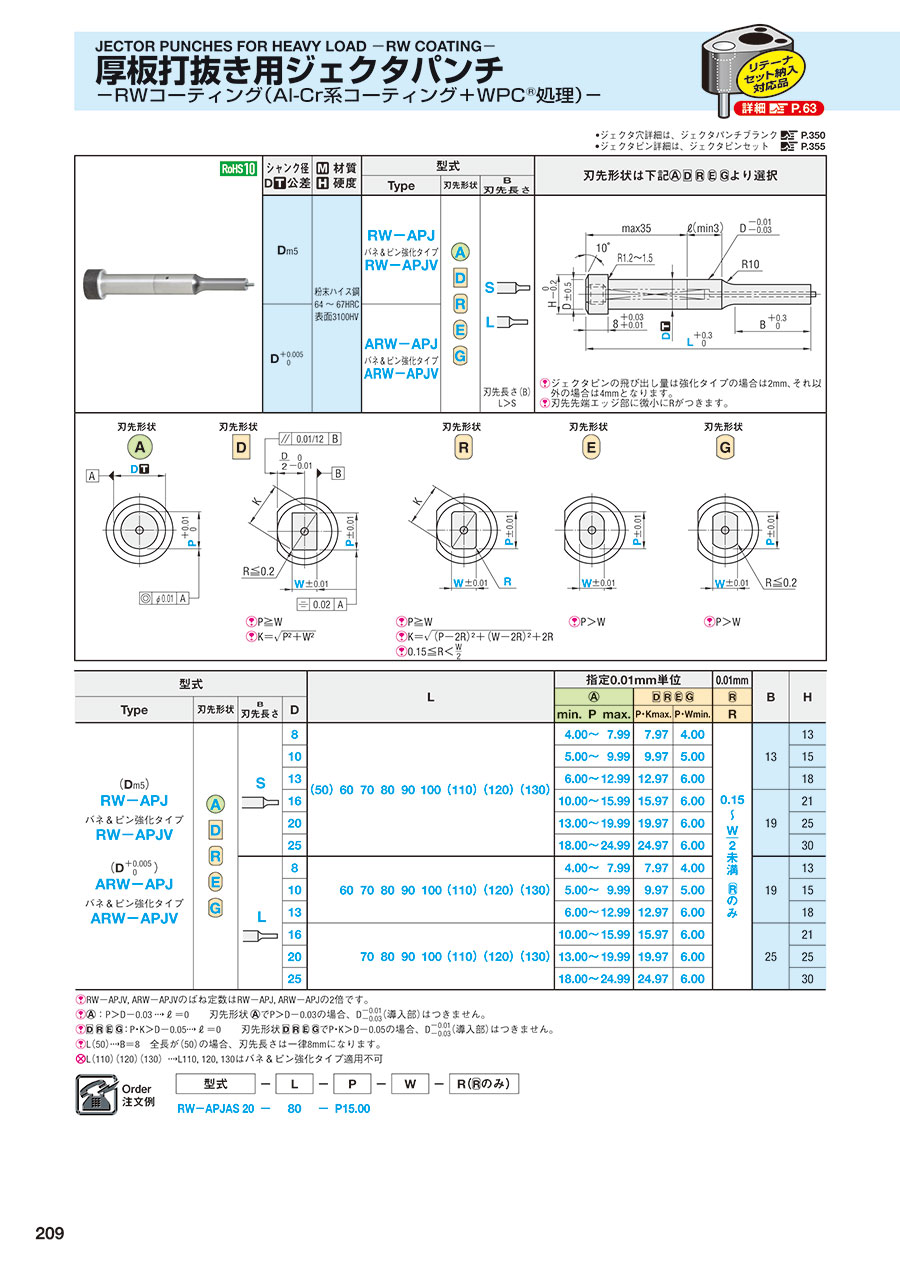

外形図・製品仕様

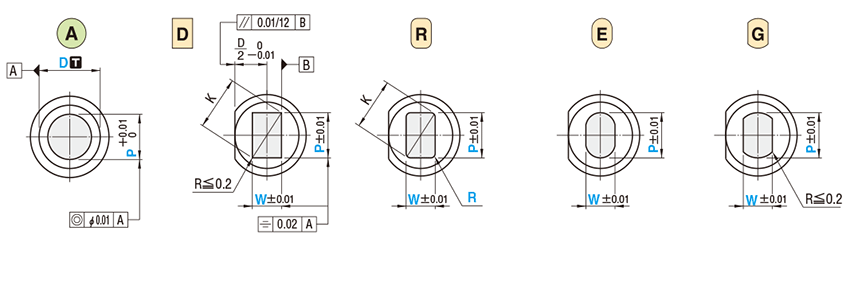

刃先形状は下記
より選択
より選択
[ ! ]ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
[ ! ]刃先先端エッジ部に微小にRがつきます。
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | 粉末ハイス鋼 64～67HRC 表面3100HV | RW-APJ バネ&ピン 強化タイプ RW-APJV |
|
L＞S |
| D +0.005/0 | ARW-APJ バネ&ピン 強化タイプ ARW-APJV | |||
刃先形状刃先形状刃先形状刃先形状刃先形状
[ ! ]P≧W
[ ! ]K=
[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
[ ! ]P≧W[ ! ]K=
[ ! ]P≧W[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
規格表
| 型式 | L | 指定0.01mm単位 | 0.01mm | B | H | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||
| Type | 刃先形状 | B 刃先長さ | D | |||||||||||||||
| min. P max. | P・Kmax. | P・Wmin. | R | |||||||||||||||
| Dm5 RW-APJ バネ&ピン強化タイプ RW-APJV D +0.005/0 ARW-APJ バネ&ピン強化タイプ ARW-APJV |
|
| 8 | （50） | 60 | 70 | 80 | 90 | 100 | （110） | （120） | （130） | 4.00～7.99 | 7.97 | 4.00 | 0.15 ～ W2 未満  のみ | 13 | 13 |
| 10 | 5.00～9.99 | 9.97 | 5.00 | 15 | ||||||||||||||
| 13 | 6.00～12.99 | 12.97 | 6.00 | 18 | ||||||||||||||
| 16 | 10.00～15.99 | 15.97 | 6.00 | 19 | 21 | |||||||||||||
| 20 | 13.00～19.99 | 19.97 | 6.00 | 25 | ||||||||||||||
| 25 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||||||||||
| 8 | 60 | 70 | 80 | 90 | 100 | （110） | （120） | （130） | 4.00～7.99 | 7.97 | 4.00 | 19 | 13 | ||||
| 10 | 5.00～9.99 | 9.97 | 5.00 | 15 | ||||||||||||||
| 13 | 6.00～12.99 | 12.97 | 6.00 | 18 | ||||||||||||||
| 16 | 70 | 80 | 90 | 100 | （110） | （120） | （130） | 10.00～15.99 | 15.97 | 6.00 | 25 | 21 | ||||||
| 20 | 13.00～19.99 | 19.97 | 6.00 | 25 | ||||||||||||||
| 25 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||||||||||
| [ ! ]RW-APJV, ARW-APJVのばね定数はRW-APJ, ARW-APJの2倍です。 | |
[ ! ] ：P＞D -0.03 →ℓ＝0 | 刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。 |
[ ! ] ：P・K＞D -0.05→ℓ＝0 | 刃先形状 でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。 |
| [ ! ]L（50）→B＝8 全長が（50）の場合、刃先長さは一律8mmになります。 | |
| [ NG ]L（110）（120）（130）→L110, 120, 130はバネ&ピン強化タイプ適用不可 | |
注文例
| 型式 | - | L | - | P | - | W | - | R（のみ） | ||
| RW-APJAS 20 | - | 80 | - | P15.00 |
出荷日
| 4 | 日目出荷 |
| 急 | ストークA |
追加工
| 型式 | - | L（LC） | - | P | - | W | - | R | - | （BC・KC…etc.） | ||
| RW-APJDS 20 | - | LC79 | - | P15.00 | - | W6.00 | - | BC13 |
| 追加工 | 記号 | 刃先形状 | ||||||
 |     | |||||||
| 刃先 |  | BC | 刃先長変更(規格より短くなります) 2≦BC＜B 指定0.1mm単位 | |||||
 | PRC | 刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2 d1寸法>>こちら [ NG ]PCC併用不可 | － | |||||
 | PCC | 刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2 d1寸法>>こちら [ ! ]研磨仕上げとなります [ NG ]PRC併用不可 | 刃先側端面C面取り加工 d1寸法>>こちら刃先形状 のみ適用0.1 / 0.3 / 0.5 より選択 [ ! ]PCC≦(Wーd1ー0.9)/2 [ ! ]放電仕上げとなります [ NG ]LKZ併用不可 | |||||
| 全長 |  | LC | 全長変更 LC＜L (刃先部より加工) 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可) [ ! ]刃先長さBは(L－LC)分短くなります。 [ ! ]ジェクタピンの飛び出し量は、バネ&ピン強化 タイプの場合は2mm、それ以外の場合は4mm となります。 | |||||
 | LKC | 全長公差 変 更 | L＋0.30 ⇒ ＋0.050 | |||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||
| 追加工 | 記号 | 刃先形状 | ||||
| | |||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 |
 | WKC |  | 廻り止め平行 加工(2面) |  | 廻り止め平行 加工(2面) KC併用可 | |
 | KFC |  | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 |  | 廻り止め0゜と 角度指定 加工(2面) 指定1°単位 | |
| [ NG ]KC・WKC併用不可 | [ NG ]KC・WKC併用不可 | |||||
 | NKC | － | 廻り止め無し [ NG ]リテーナセット 納入品適用不可 | |||
| シャンク部 |  | SKC |  | シャンク部フラット面加工(1面) P≦D－2.2 W≦D－2.2 (加工幅1) [ NG ]KC・WKC・KFC併用不可 [ NG ]リテーナセット納入品適用 不可 | ||
 | AC |  | エア用としてジェクタピンを抜 き取り、リング状の樹脂(ABS) を入れて内側から横穴をふさ ぎます。 [ ! ]熱が加わると内部の樹脂と 接着剤が溶け出してエア穴 に不具合が生じることがあ ります。ご注意ください。 | |||
 | NC |  | ジェクタピンを抜き取ります。 [ NG ]AC併用不可 | |||
 | NDC | 導入部 無 し | ℓ≧3 ⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可 | |||
[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法は>>こちら
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
詳細情報
基本情報
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
（詳細は「製品データ 厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
【RWコーティングとは】
TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています。
TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
TiCN、HWコーティングより長納期ですが、ノンコートパンチ購入後にお客様にて別業者にコーティング手配する場合に比べ、
発注工数や納期管理工数は軽減できます。従来のコーティングパンチ耐久性にご不満の場合に、ぜひお試しください！
ご注意
- 厚板ジェクタパンチはパンチにカス払いピンを内蔵するため、通常の厚板パンチよりもつば部強度が劣ります。
ジェクタパンチを使いたいが、つば破損が問題になる場合はテーパヘッドジェクタパンチもお試しください。
