位置決めノック穴付ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

• ジェクタ穴詳細は、ジェクタパンチブランク P.350
• ジェクタピン詳細は、ジェクタピンセット P.355

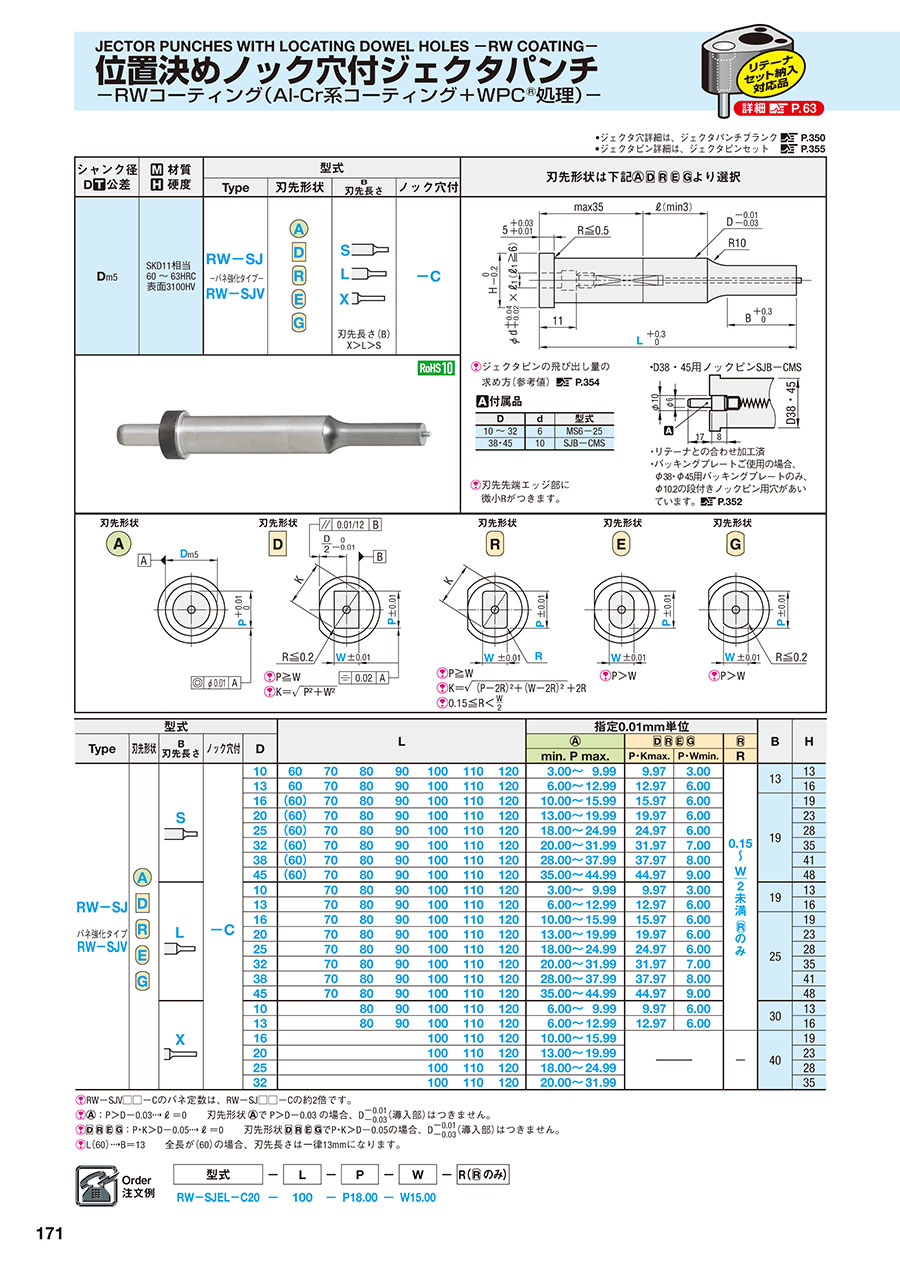

外形図・製品仕様

ジェクタピンの飛び出し量の求め方（参考値） P.354

付属品

刃先先端エッジ部に微小Rがつきます。

・リテーナとの合わせ加工済
・バッキングプレートご使用の場合、φ38・φ45用バッキングプレートのみ、φ10.2の段付きノックピン用穴があいています。 P.352

規格表

RW-SJV□□-Cのバネ定数は、RW-SJ□□-Cの約2倍です。
：P＞D-0.03ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（60）B＝13 全長が（60）の場合、刃先長さは一律13mmになります。

注文例

出荷日

追加工

P.350

関連情報

■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。
