型式		L									指定0.01mm単位	H
Type	呼び径	L									min. P max.	H
H-AHC H-APHC	4	40	50	60	70	80					3.000 ～4.000	9
	5	40	50	60	70	80					4.000 ～5.000	10
	6	40	50	60	70	80					5.000 ～6.000	11
	8	40	50	60	70	80	90	100			6.000 ～8.000	13
	10	40	50	60	70	80	90	100			8.000 ～10.000	15
	13	40	50	60	70	80	90	100	110	120	10.000 ～13.000	18
	16	40	50	60	70	80	90	100	110	120	13.000 ～16.000	21
	20	40	50	60	70	80	90	100	110	120	16.000 ～20.000	25
	25	40	50	60	70	80	90	100	110	120	20.000 ～25.000	30

呼び径はD寸加工前のブランク外径寸法です。

注文例

出荷日

追加工

P.347

型番リスト

表示件数

型番

H-AHC4-[40-80/10]-P[3-4/0.01]

H-AHC4-LC[20-80/0.1]-P[3-4/0.01]

H-AHC5-[40-80/10]-P[4-5/0.01]

H-AHC5-LC[20-80/0.1]-P[4-5/0.01]

H-AHC6-[40-80/10]-P[5-6/0.01]

H-AHC6-LC[20-80/0.1]-P[5-6/0.01]

H-AHC8-[40-100/10]-P[6-8/0.01]

H-AHC8-LC[20-100/0.1]-P[6-8/0.01]

H-AHC10-[40-100/10]-P[8-10/0.01]

H-AHC10-LC[20-100/0.1]-P[8-10/0.01]

H-AHC13-[40-120/10]-P[10-13/0.01]

H-AHC13-LC[20-120/0.1]-P[10-13/0.01]

H-AHC16-[40-120/10]-P[13-16/0.01]

H-AHC16-LC[20-120/0.1]-P[13-16/0.01]

H-AHC20-[40-120/10]-P[16-20/0.01]

H-AHC20-LC[20-120/0.1]-P[16-20/0.01]

H-AHC25-[40-120/10]-P[20-25/0.01]

H-AHC25-LC[20-120/0.1]-P[20-25/0.01]

H-APHC4-[40-80/10]-P[3-4/0.01]

H-APHC4-LC[20-80/0.1]-P[3-4/0.01]

H-APHC5-[40-80/10]-P[4-5/0.01]

H-APHC5-LC[20-80/0.1]-P[4-5/0.01]

H-APHC6-[40-80/10]-P[5-6/0.01]

H-APHC6-LC[20-80/0.1]-P[5-6/0.01]

H-APHC8-[40-100/10]-P[6-8/0.01]

H-APHC8-LC[20-100/0.1]-P[6-8/0.01]

H-APHC10-[40-100/10]-P[8-10/0.01]

H-APHC10-LC[20-100/0.1]-P[8-10/0.01]

H-APHC13-[40-120/10]-P[10-13/0.01]

H-APHC13-LC[20-120/0.1]-P[10-13/0.01]

H-APHC16-[40-120/10]-P[13-16/0.01]

H-APHC16-LC[20-120/0.1]-P[13-16/0.01]

H-APHC20-[40-120/10]-P[16-20/0.01]

H-APHC20-LC[20-120/0.1]-P[16-20/0.01]

H-APHC25-[40-120/10]-P[20-25/0.01]

H-APHC25-LC[20-120/0.1]-P[20-25/0.01]

材質

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

SKH51相当	4	3 ～ 4	40 ～ 80	-	10	1個
SKH51相当	4	3 ～ 4	-	20 ～ 80	10	1個
SKH51相当	5	4 ～ 5	40 ～ 80	-	10	1個
SKH51相当	5	4 ～ 5	-	20 ～ 80	10	1個
SKH51相当	6	5 ～ 6	40 ～ 80	-	10	1個
SKH51相当	6	5 ～ 6	-	20 ～ 80	10	1個
SKH51相当	8	6 ～ 8	40 ～ 100	-	10	1個
SKH51相当	8	6 ～ 8	-	20 ～ 100	10	1個
SKH51相当	10	8 ～ 10	40 ～ 100	-	10	1個
SKH51相当	10	8 ～ 10	-	20 ～ 100	10	1個
SKH51相当	13	10 ～ 13	40 ～ 120	-	10	1個
SKH51相当	13	10 ～ 13	-	20 ～ 120	10	1個
SKH51相当	16	13 ～ 16	40 ～ 120	-	10	1個
SKH51相当	16	13 ～ 16	-	20 ～ 120	10	1個
SKH51相当	20	16 ～ 20	40 ～ 120	-	10	1個
SKH51相当	20	16 ～ 20	-	20 ～ 120	10	1個
SKH51相当	25	20 ～ 25	40 ～ 120	-	10	1個
SKH51相当	25	20 ～ 25	-	20 ～ 120	10	1個
粉末ハイス鋼	4	3 ～ 4	40 ～ 80	-	10	1個
粉末ハイス鋼	4	3 ～ 4	-	20 ～ 80	10	1個
粉末ハイス鋼	5	4 ～ 5	40 ～ 80	-	10	1個
粉末ハイス鋼	5	4 ～ 5	-	20 ～ 80	10	1個
粉末ハイス鋼	6	5 ～ 6	40 ～ 80	-	10	1個
粉末ハイス鋼	6	5 ～ 6	-	20 ～ 80	10	1個
粉末ハイス鋼	8	6 ～ 8	40 ～ 100	-	10	1個
粉末ハイス鋼	8	6 ～ 8	-	20 ～ 100	10	1個
粉末ハイス鋼	10	8 ～ 10	40 ～ 100	-	10	1個
粉末ハイス鋼	10	8 ～ 10	-	20 ～ 100	10	1個
粉末ハイス鋼	13	10 ～ 13	40 ～ 120	-	10	1個
粉末ハイス鋼	13	10 ～ 13	-	20 ～ 120	10	1個
粉末ハイス鋼	16	13 ～ 16	40 ～ 120	-	10	1個
粉末ハイス鋼	16	13 ～ 16	-	20 ～ 120	10	1個
粉末ハイス鋼	20	16 ～ 20	40 ～ 120	-	10	1個
粉末ハイス鋼	20	16 ～ 20	-	20 ～ 120	10	1個
粉末ハイス鋼	25	20 ～ 25	40 ～ 120	-	10	1個
粉末ハイス鋼	25	20 ～ 25	-	20 ～ 120	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

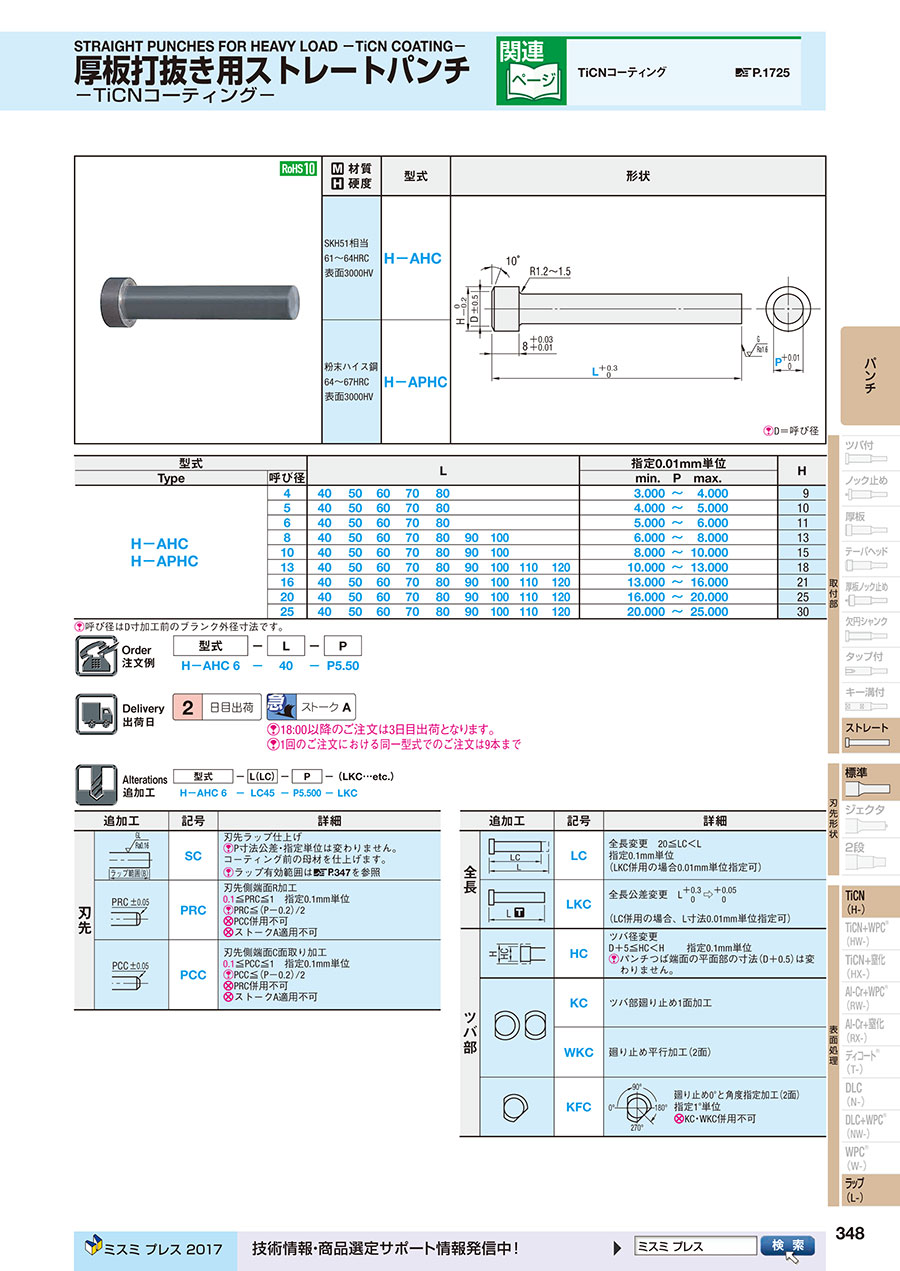

耐摩耗性を向上させるTiCNコーティングを施した厚板打ち抜き用ストレートパンチです。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

厚板打ち抜き用ストレートパンチ -TiCNコーティング-のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

穴抜き

満足度：5.02018/09/24

８ミリの穴を抜いてますが、折れることなく使用できてます。コーティングのもちは他のコーティングと変わらないと思います。

0人が参考にしています。

金型

満足度：4.02018/03/21

金型のパンチに使用しました。問題なく使用できています。納期も早めでよいです。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打ち抜き用ストレートパンチ -TiCNコーティング-	厚板打ち抜き用ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）	ツバ止めパンチ -HWコーティング（TiCNコーティング＋WPC®処理）-	ミニパンチ	ショルダー2段パンチ　小径	ショルダーパンチ -TiCNコーティング-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目	5日目	3日目	2日目	3日目	2日目〜
厚板打ち抜き用有無	有	有	無	無	無	無
先端形状	ストレート	ストレート	1段	1段	2段	1段
ジェクタ	なし	なし	なし	なし	なし	なし
刃先形状	丸形	丸形	丸形	丸形	丸形	-
表面処理	TiCN（XCN)コーティング	RW（Al-Cr系コート+WPC（R）処理）	HWコーティング	なし	なし	TiCN（XCN)コーティング
