シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D +0.005/0	HWコーティング表面3000HV	HWコーティング GHW-MPH		刃先長さ（B） X＞L＞S

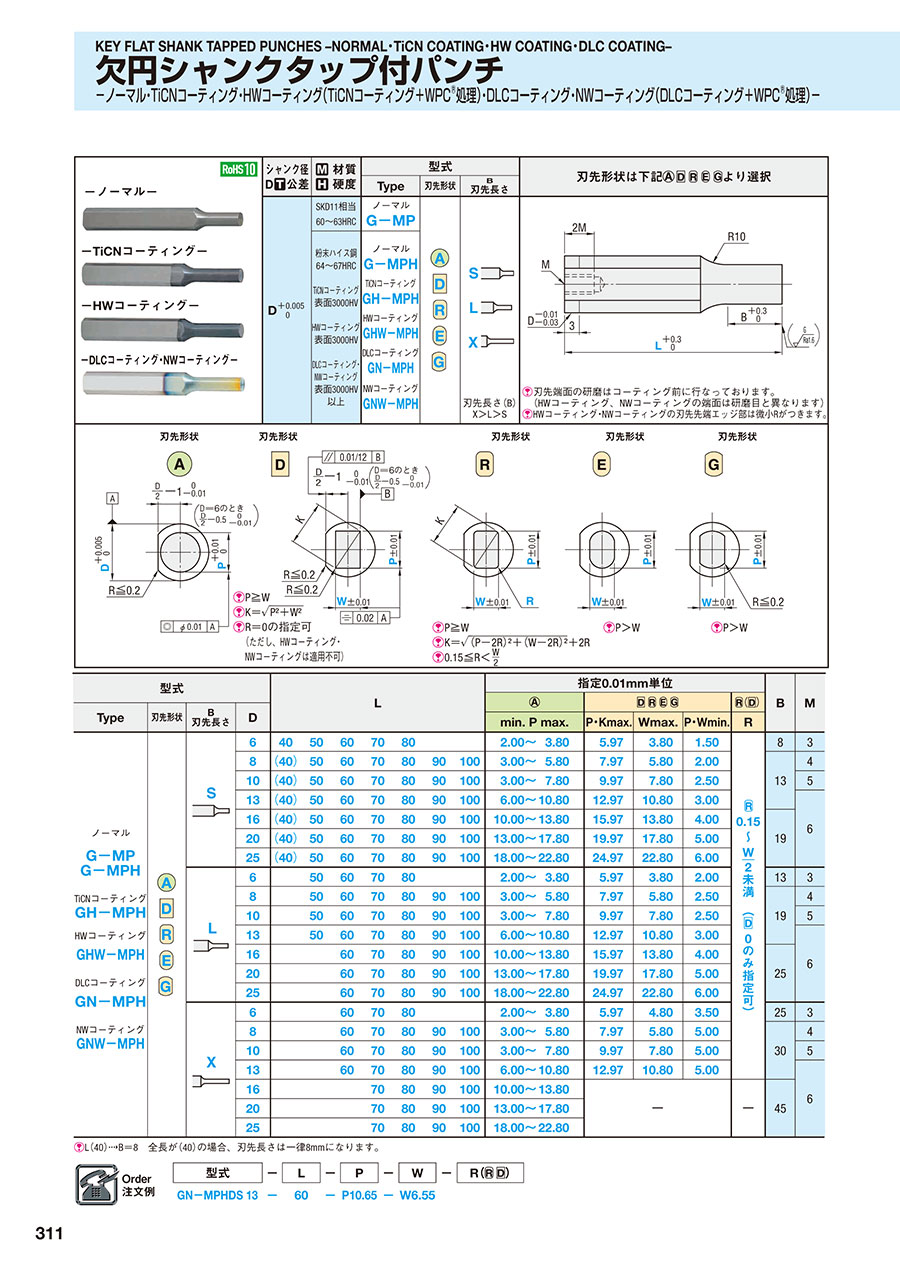

規格表

型式				L							指定0.01mm単位					B	M
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	Wmax.	P・Wmin.	R
HWコーティング GHW-MPH			6	40	50	60	70	80			2.00～3.80	5.97	3.80	1.50		8	3
			8	（40）	50	60	70	80	90	100	3.00～5.80	7.97	5.80	2.00		13	4
			10	（40）	50	60	70	80	90	100	3.00～7.80	9.97	7.80	2.50			5
			13	（40）	50	60	70	80	90	100	6.00～10.80	12.97	10.80	3.00			6
			16	（40）	50	60	70	80	90	100	10.00～13.80	15.97	13.80	4.00		19
			20	（40）	50	60	70	80	90	100	13.00～17.80	19.97	17.80	5.00
			25	（40）	50	60	70	80	90	100	18.00～22.80	24.97	22.80	6.00
			6		50	60	70	80			2.00～3.80	5.97	3.80	2.00		13	3
			8		50	60	70	80	90	100	3.00～5.80	7.97	5.80	2.50		19	4
			10		50	60	70	80	90	100	3.00～7.80	9.97	7.80	2.50			5
			13		50	60	70	80	90	100	6.00～10.80	12.97	10.80	3.00			6
			16			60	70	80	90	100	10.00～13.80	15.97	13.80	4.00		25
			20			60	70	80	90	100	13.00～17.80	19.97	17.80	5.00
			25			60	70	80	90	100	18.00～22.80	24.97	22.80	6.00
			6			60	70	80			2.00～3.80	5.97	4.80	3.50		25	3
			8			60	70	80	90	100	3.00～5.80	7.97	5.80	5.00		30	4
			10			60	70	80	90	100	3.00～7.80	9.97	7.80	5.00			5
			13			60	70	80	90	100	6.00～10.80	12.97	10.80	5.00			6
			16				70	80	90	100	10.00～13.80	一			一	45
			20				70	80	90	100	13.00～17.80
			25				70	80	90	100	18.00～22.80

L（40）B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

注文例


型式	-	L	-	P	-	W	-	R（ R D ）
GHW-MPHDS13	-	60	-	P7.00	-	W4.00

出荷日

■DLCコーティング・NWコーティング
型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工


型式	-	L（LC）	-	P（PC）	-	W（WC）	-	R（ R D ）	-	（BC・PKC・LKC…etc.）
GHW-MPHDS13	-	60	-	P7.00	-	W4.00			-	PKC

P.1771

型番リスト

表示件数

...

型番

GHW-MPHAL6-[50-80/10]-P[2-3.8/0.01]

GHW-MPHAL6-[50-80/10]-PC[1-1.99/0.01]

GHW-MPHAL6-LC[27-79.9/0.1]-P[2-3.8/0.01]

GHW-MPHAL6-LC[27-79.9/0.1]-PC[1-1.99/0.01]

GHW-MPHAL8-[50-100/10]-P[3-5.8/0.01]

GHW-MPHAL8-[50-100/10]-PC[1.5-2.99/0.01]

GHW-MPHAL8-LC[27-99.9/0.1]-P[3-5.8/0.01]

GHW-MPHAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]

GHW-MPHAL10-[50-100/10]-P[3-7.8/0.01]

GHW-MPHAL10-[50-100/10]-PC[1.5-2.99/0.01]

GHW-MPHAL10-LC[27-99.9/0.1]-P[3-7.8/0.01]

GHW-MPHAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]

GHW-MPHAL13-[50-100/10]-P[6-10.8/0.01]

GHW-MPHAL13-[50-100/10]-PC[3-5.99/0.01]

GHW-MPHAL13-LC[27-99.9/0.1]-P[6-10.8/0.01]

GHW-MPHAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]

GHW-MPHAL16-[60-100/10]-P[10-13.8/0.01]

GHW-MPHAL16-[60-100/10]-PC[5-9.99/0.01]

GHW-MPHAL16-LC[27-99.9/0.1]-P[10-13.8/0.01]

GHW-MPHAL16-LC[27-99.9/0.1]-PC[5-9.99/0.01]

GHW-MPHAL20-[60-100/10]-P[13-17.8/0.01]

GHW-MPHAL20-[60-100/10]-PC[6.5-12.99/0.01]

GHW-MPHAL20-LC[27-99.9/0.1]-P[13-17.8/0.01]

GHW-MPHAL20-LC[27-99.9/0.1]-PC[6.5-12.99/0.01]

GHW-MPHAL25-[60-100/10]-P[18-22.8/0.01]

GHW-MPHAL25-[60-100/10]-PC[9-17.99/0.01]

GHW-MPHAL25-LC[27-99.9/0.1]-P[18-22.8/0.01]

GHW-MPHAL25-LC[27-99.9/0.1]-PC[9-17.99/0.01]

GHW-MPHAS6-[40-80/10]-P[2-3.8/0.01]

GHW-MPHAS6-[40-80/10]-PC[1-1.99/0.01]

GHW-MPHAS6-LC[27-79.9/0.1]-P[2-3.8/0.01]

GHW-MPHAS6-LC[27-79.9/0.1]-PC[1-1.99/0.01]

GHW-MPHAS8-[40-100/10]-P[3-5.8/0.01]

GHW-MPHAS8-[40-100/10]-PC[1.5-2.99/0.01]

GHW-MPHAS8-LC[27-99.9/0.1]-P[3-5.8/0.01]

GHW-MPHAS8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]

GHW-MPHAS10-[40-100/10]-P[3-7.8/0.01]

GHW-MPHAS10-[40-100/10]-PC[1.5-2.99/0.01]

GHW-MPHAS10-LC[27-99.9/0.1]-P[3-7.8/0.01]

GHW-MPHAS10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]

GHW-MPHAS13-[40-100/10]-P[6-10.8/0.01]

GHW-MPHAS13-[40-100/10]-PC[3-5.99/0.01]

GHW-MPHAS13-LC[27-99.9/0.1]-P[6-10.8/0.01]

GHW-MPHAS13-LC[27-99.9/0.1]-PC[3-5.99/0.01]

GHW-MPHAS16-[40-100/10]-P[10-13.8/0.01]

GHW-MPHAS16-[40-100/10]-PC[5-9.99/0.01]

GHW-MPHAS16-LC[27-99.9/0.1]-P[10-13.8/0.01]

GHW-MPHAS16-LC[27-99.9/0.1]-PC[5-9.99/0.01]

GHW-MPHAS20-[40-100/10]-P[13-17.8/0.01]

GHW-MPHAS20-[40-100/10]-PC[6.5-12.99/0.01]

GHW-MPHAS20-LC[27-99.9/0.1]-P[13-17.8/0.01]

GHW-MPHAS20-LC[27-99.9/0.1]-PC[6.5-12.99/0.01]

GHW-MPHAS25-[40-100/10]-P[18-22.8/0.01]

GHW-MPHAS25-[40-100/10]-PC[9-17.99/0.01]

GHW-MPHAS25-LC[27-99.9/0.1]-P[18-22.8/0.01]

GHW-MPHAS25-LC[27-99.9/0.1]-PC[9-17.99/0.01]

GHW-MPHAX6-[60-80/10]-P[2-3.8/0.01]

GHW-MPHAX6-[60-80/10]-PC[1-1.99/0.01]

GHW-MPHAX6-LC[27-79.9/0.1]-P[2-3.8/0.01]

GHW-MPHAX6-LC[27-79.9/0.1]-PC[1-1.99/0.01]

刃先形状

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	6	2 ～ 3.8	50 ～ 80	-	-	-	-	-	10	1個
丸形	L	6	-	50 ～ 80	-	1 ～ 1.99	-	-	-	10	1個
丸形	L	6	2 ～ 3.8	-	27 ～ 79.9	-	-	-	-	10	1個
丸形	L	6	-	-	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個
丸形	L	8	3 ～ 5.8	50 ～ 100	-	-	-	-	-	10	1個
丸形	L	8	-	50 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	8	3 ～ 5.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	L	8	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	10	3 ～ 7.8	50 ～ 100	-	-	-	-	-	10	1個
丸形	L	10	-	50 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	10	3 ～ 7.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	L	10	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	13	6 ～ 10.8	50 ～ 100	-	-	-	-	-	10	1個
丸形	L	13	-	50 ～ 100	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	13	6 ～ 10.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	L	13	-	-	27 ～ 99.9	3 ～ 5.99	-	-	-	10	1個
丸形	L	16	10 ～ 13.8	60 ～ 100	-	-	-	-	-	10	1個
丸形	L	16	-	60 ～ 100	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	16	10 ～ 13.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	L	16	-	-	27 ～ 99.9	5 ～ 9.99	-	-	-	10	1個
丸形	L	20	13 ～ 17.8	60 ～ 100	-	-	-	-	-	10	1個
丸形	L	20	-	60 ～ 100	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	20	13 ～ 17.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	L	20	-	-	27 ～ 99.9	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	25	18 ～ 22.8	60 ～ 100	-	-	-	-	-	10	1個
丸形	L	25	-	60 ～ 100	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	18 ～ 22.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	L	25	-	-	27 ～ 99.9	9 ～ 17.99	-	-	-	10	1個
丸形	S	6	2 ～ 3.8	40 ～ 80	-	-	-	-	-	10	1個
丸形	S	6	-	40 ～ 80	-	1 ～ 1.99	-	-	-	10	1個
丸形	S	6	2 ～ 3.8	-	27 ～ 79.9	-	-	-	-	10	1個
丸形	S	6	-	-	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個
丸形	S	8	3 ～ 5.8	40 ～ 100	-	-	-	-	-	10	1個
丸形	S	8	-	40 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	8	3 ～ 5.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	S	8	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	10	3 ～ 7.8	40 ～ 100	-	-	-	-	-	10	1個
丸形	S	10	-	40 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	10	3 ～ 7.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	S	10	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	13	6 ～ 10.8	40 ～ 100	-	-	-	-	-	10	1個
丸形	S	13	-	40 ～ 100	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	13	6 ～ 10.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	S	13	-	-	27 ～ 99.9	3 ～ 5.99	-	-	-	10	1個
丸形	S	16	10 ～ 13.8	40 ～ 100	-	-	-	-	-	10	1個
丸形	S	16	-	40 ～ 100	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	16	10 ～ 13.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	S	16	-	-	27 ～ 99.9	5 ～ 9.99	-	-	-	10	1個
丸形	S	20	13 ～ 17.8	40 ～ 100	-	-	-	-	-	10	1個
丸形	S	20	-	40 ～ 100	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	20	13 ～ 17.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	S	20	-	-	27 ～ 99.9	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	25	18 ～ 22.8	40 ～ 100	-	-	-	-	-	10	1個
丸形	S	25	-	40 ～ 100	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	18 ～ 22.8	-	27 ～ 99.9	-	-	-	-	10	1個
丸形	S	25	-	-	27 ～ 99.9	9 ～ 17.99	-	-	-	10	1個
丸形	X	6	2 ～ 3.8	60 ～ 80	-	-	-	-	-	10	1個
丸形	X	6	-	60 ～ 80	-	1 ～ 1.99	-	-	-	10	1個
丸形	X	6	2 ～ 3.8	-	27 ～ 79.9	-	-	-	-	10	1個
丸形	X	6	-	-	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

シャンクに廻り止め用のフラット面を設けたタップ付パンチに、精密ショットピーニングの一種であるWPC®処理を施すことで疲労強度やTiCNコーティング膜の密着性の改善を図ったパンチです。
