全長ショートショルダーパンチ－TiCNコーティング・HWコーティング(TiCN+WPC®処理)－

カタログ |P.93

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

全長ショートショルダーパンチ

4.2

通常出荷日：3 日目

プレス金型で幅広く採用されているTiCN系コーティングに対応した、通常より全長...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
表面処理
HWコーティング
シャンク(取付部)形状
標準
T（ツバ厚/板厚） (mm)
3

無料3D-CADライブラリー申し込み受付中

未確定：候補が1,120型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

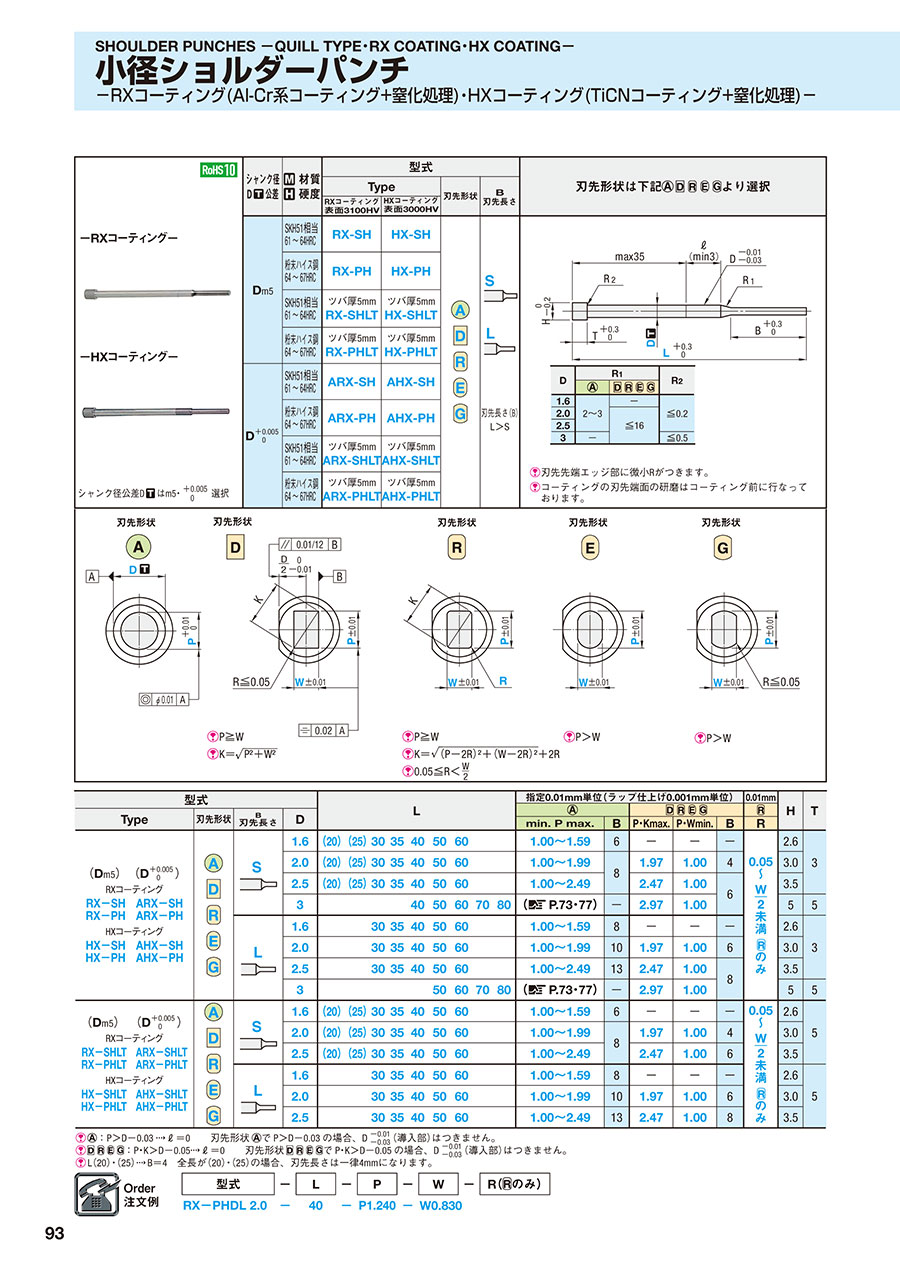

外形図・製品仕様

全長ショートショルダーパンチ－TiCNコーティング・HWコーティング(TiCNコーティング+WPCR処理)・DLCコーティング・NWコーティング(DLCコーティング+WPCR処理)－

D	R₁		R₂
D			R₂
1.6	2～3	-	≦0.2
2.0		≦16
2.5
3	-		≦0.5

刃先先端エッジ部に微小Rがつきます。
コーティングの刃先端面の研磨はコーティング前に行なっております。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKH51相当 61～64HRC	HX-SH		刃先長さ（B） L＞S
	粉末ハイス鋼 64～67HRC	HX-PH
	粉末ハイス鋼 64～67HRC	HX-PH
	SKH51相当 61～64HRC	ツバ厚5mm HX-SHLT
	SKH51相当 61～64HRC	ツバ厚5mm HX-SHLT
	粉末ハイス鋼 64～67HRC	ツバ厚5mm HX-PHLT
D +0.005/0	SKH51相当 61～64HRC	AHX-SH
	粉末ハイス鋼 64～67HRC	AHX-PH
	SKH51相当 61～64HRC	ツバ厚5mm AHX-SHLT
	粉末ハイス鋼 64～67HRC	ツバ厚5mm AHX-PHLT

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式					L									指定0.01mm単位（ラップ仕上げ0.001mm単位）					0.01mm	H	T
型式
Type		刃先形状	B 刃先長さ	D
Type		刃先形状	B 刃先長さ	D										min. P max.	B	P・Kmax.	P・Wmin.	B	R
				1.6	（20）	（25）	30	35	40	50	60			1.00～1.59	6	-	-	-		2.6	3
				2.0	（20）	（25）	30	35	40	50	60			1.00～1.99	8	1.97	1.00	4		3.0
（D_m5）	（D +0.005/0）			2.5	（20）	（25）	30	35	40	50	60			1.00～2.49	8	2.47	1.00	6		3.5
HXコーティング				3					40	50	60	70	80	P.73 P.77	-	2.97	1.00	6		5	5
HX-SH HX-PH	AHX-SH AHX-PH			1.6			30	35	40	50	60			1.00～1.59	8	-	-	-		2.6	3
				2.0			30	35	40	50	60			1.00～1.99	10	1.97	1.00	6		3.0
				2.5			30	35	40	50	60			1.00～2.49	13	2.47	1.00	8		3.5
				3						50	60	70	80	P.73 P.77	-	2.97	1.00	8		5	5
				1.6	（20）	（25）	30	35	40	50	60			1.00～1.59	6	-	-	-		2.6	5
（D_m5）	（D +0.005/0）			2.0	（20）	（25）	30	35	40	50	60			1.00～1.99	8	1.97	1.00	4		3.0
HXコーティング				2.5	（20）	（25）	30	35	40	50	60			1.00～2.49	8	2.47	1.00	6		3.5
HX-SHLT HX-PHLT	AHX-SHLT AHX-PHLT			1.6			30	35	40	50	60			1.00～1.59	8	-	-	-		2.6	5
				2.0			30	35	40	50	60			1.00～1.99	10	1.97	1.00	6		3.0
				2.5			30	35	40	50	60			1.00～2.49	13	2.47	1.00	8		3.5

：P＞D-0.03 ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L （20）・（25）B＝4 全長が（20）・（25）の場合、刃先長さは一律4mmになります。

注文例


型式	-	L	-	P	-	W	-	R（ Rのみ）
HX-PHLT2.0	-	40	-	P1.240	-	W0.830

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工


型式	-	L（LC・LCT・LMT）	-	P	-	W	-	R	-	（BC・HC・TC…etc.）
HX-PHLT2.0	-	40	-	P1.240	-	W0.830	-		-	HC2.8

P.1771

型番リスト

表示件数

...

型番

AHW-SSHAL3-[30-40/5]-P[1-2.99/0.01]

AHW-SSHAL3-LC[17-39.9/0.1]-P[1-2.99/0.01]

AHW-SSHAL3-LCT[17-39.9/0.1]-P[1-2.99/0.01]

AHW-SSHAL3-LMT[17-39.9/0.1]-P[1-2.99/0.01]

AHW-SSHAL4-[30-40/5]-P[2-3.99/0.01]

AHW-SSHAL4-[30-40/5]-PC[1-1.99/0.01]

AHW-SSHAL4-LC[17-39.9/0.1]-P[2-3.99/0.01]

AHW-SSHAL4-LC[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAL4-LCT[17-39.9/0.1]-P[2-3.99/0.01]

AHW-SSHAL4-LCT[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAL4-LMT[17-39.9/0.1]-P[2-3.99/0.01]

AHW-SSHAL4-LMT[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAL5-[30-40/5]-P[2-4.99/0.01]

AHW-SSHAL5-[30-40/5]-PC[1-1.99/0.01]

AHW-SSHAL5-LC[17-39.9/0.1]-P[2-4.99/0.01]

AHW-SSHAL5-LC[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAL5-LCT[17-39.9/0.1]-P[2-4.99/0.01]

AHW-SSHAL5-LCT[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAL5-LMT[17-39.9/0.1]-P[2-4.99/0.01]

AHW-SSHAL5-LMT[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAL6-[30-40/5]-P[2.5-5.99/0.01]

AHW-SSHAL6-[30-40/5]-PC[1.25-2.49/0.01]

AHW-SSHAL6-LC[17-39.9/0.1]-P[2.5-5.99/0.01]

AHW-SSHAL6-LC[17-39.9/0.1]-PC[1.25-2.49/0.01]

AHW-SSHAL6-LCT[17-39.9/0.1]-P[2.5-5.99/0.01]

AHW-SSHAL6-LCT[17-39.9/0.1]-PC[1.25-2.49/0.01]

AHW-SSHAL6-LMT[17-39.9/0.1]-P[2.5-5.99/0.01]

AHW-SSHAL6-LMT[17-39.9/0.1]-PC[1.25-2.49/0.01]

AHW-SSHAL8-[30-40/5]-P[5-7.99/0.01]

AHW-SSHAL8-[30-40/5]-PC[2.5-4.99/0.01]

AHW-SSHAL8-LC[17-39.9/0.1]-P[5-7.99/0.01]

AHW-SSHAL8-LC[17-39.9/0.1]-PC[2.5-4.99/0.01]

AHW-SSHAL8-LCT[17-39.9/0.1]-P[5-7.99/0.01]

AHW-SSHAL8-LCT[17-39.9/0.1]-PC[2.5-4.99/0.01]

AHW-SSHAL8-LMT[17-39.9/0.1]-P[5-7.99/0.01]

AHW-SSHAL8-LMT[17-39.9/0.1]-PC[2.5-4.99/0.01]

AHW-SSHAL10-[30-40/5]-P[7-9.99/0.01]

AHW-SSHAL10-[30-40/5]-PC[3.5-6.99/0.01]

AHW-SSHAL10-LC[17-39.9/0.1]-P[7-9.99/0.01]

AHW-SSHAL10-LC[17-39.9/0.1]-PC[3.5-6.99/0.01]

AHW-SSHAL10-LCT[17-39.9/0.1]-P[7-9.99/0.01]

AHW-SSHAL10-LCT[17-39.9/0.1]-PC[3.5-6.99/0.01]

AHW-SSHAL10-LMT[17-39.9/0.1]-P[7-9.99/0.01]

AHW-SSHAL10-LMT[17-39.9/0.1]-PC[3.5-6.99/0.01]

AHW-SSHAS3-[25-40/5]-P[1-2.99/0.01]

AHW-SSHAS3-LC[17-39.9/0.1]-P[1-2.99/0.01]

AHW-SSHAS3-LCT[17-39.9/0.1]-P[1-2.99/0.01]

AHW-SSHAS3-LMT[17-39.9/0.1]-P[1-2.99/0.01]

AHW-SSHAS4-[25-40/5]-P[2-3.99/0.01]

AHW-SSHAS4-[25-40/5]-PC[1-1.99/0.01]

AHW-SSHAS4-LC[17-39.9/0.1]-P[2-3.99/0.01]

AHW-SSHAS4-LC[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAS4-LCT[17-39.9/0.1]-P[2-3.99/0.01]

AHW-SSHAS4-LCT[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAS4-LMT[17-39.9/0.1]-P[2-3.99/0.01]

AHW-SSHAS4-LMT[17-39.9/0.1]-PC[1-1.99/0.01]

AHW-SSHAS5-[25-40/5]-P[2-4.99/0.01]

AHW-SSHAS5-[25-40/5]-PC[1-1.99/0.01]

AHW-SSHAS5-LC[17-39.9/0.1]-P[2-4.99/0.01]

AHW-SSHAS5-LC[17-39.9/0.1]-PC[1-1.99/0.01]

刃先形状

材質

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

丸形	SKH51相当	+0.005/0	L	3	1 ～ 2.99	30 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	3	1 ～ 2.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	3	1 ～ 2.99	-	-	17 ～ 39.9	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	3	1 ～ 2.99	-	-	-	17 ～ 39.9	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	4	2 ～ 3.99	30 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	4	-	30 ～ 40	-	-	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	4	2 ～ 3.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	4	-	-	17 ～ 39.9	-	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	4	2 ～ 3.99	-	-	17 ～ 39.9	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	4	-	-	-	17 ～ 39.9	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	4	2 ～ 3.99	-	-	-	17 ～ 39.9	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	4	-	-	-	-	17 ～ 39.9	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	5	2 ～ 4.99	30 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	5	-	30 ～ 40	-	-	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	5	2 ～ 4.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	5	-	-	17 ～ 39.9	-	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	5	2 ～ 4.99	-	-	17 ～ 39.9	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	5	-	-	-	17 ～ 39.9	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	5	2 ～ 4.99	-	-	-	17 ～ 39.9	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	5	-	-	-	-	17 ～ 39.9	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	6	2.5 ～ 5.99	30 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	6	-	30 ～ 40	-	-	-	1.25 ～ 2.49	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	6	2.5 ～ 5.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	6	-	-	17 ～ 39.9	-	-	1.25 ～ 2.49	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	6	2.5 ～ 5.99	-	-	17 ～ 39.9	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	6	-	-	-	17 ～ 39.9	-	1.25 ～ 2.49	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	6	2.5 ～ 5.99	-	-	-	17 ～ 39.9	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	6	-	-	-	-	17 ～ 39.9	1.25 ～ 2.49	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	8	5 ～ 7.99	30 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	8	-	30 ～ 40	-	-	-	2.5 ～ 4.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	8	5 ～ 7.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	8	-	-	17 ～ 39.9	-	-	2.5 ～ 4.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	8	5 ～ 7.99	-	-	17 ～ 39.9	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	8	-	-	-	17 ～ 39.9	-	2.5 ～ 4.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	8	5 ～ 7.99	-	-	-	17 ～ 39.9	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	8	-	-	-	-	17 ～ 39.9	2.5 ～ 4.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	10	7 ～ 9.99	30 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	10	-	30 ～ 40	-	-	-	3.5 ～ 6.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	10	7 ～ 9.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	10	-	-	17 ～ 39.9	-	-	3.5 ～ 6.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	10	7 ～ 9.99	-	-	17 ～ 39.9	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	10	-	-	-	17 ～ 39.9	-	3.5 ～ 6.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	10	7 ～ 9.99	-	-	-	17 ～ 39.9	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	L	10	-	-	-	-	17 ～ 39.9	3.5 ～ 6.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	3	1 ～ 2.99	25 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	3	1 ～ 2.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	3	1 ～ 2.99	-	-	17 ～ 39.9	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	3	1 ～ 2.99	-	-	-	17 ～ 39.9	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	4	2 ～ 3.99	25 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	4	-	25 ～ 40	-	-	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	4	2 ～ 3.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	4	-	-	17 ～ 39.9	-	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	4	2 ～ 3.99	-	-	17 ～ 39.9	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	4	-	-	-	17 ～ 39.9	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	4	2 ～ 3.99	-	-	-	17 ～ 39.9	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	4	-	-	-	-	17 ～ 39.9	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	5	2 ～ 4.99	25 ～ 40	-	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	5	-	25 ～ 40	-	-	-	1 ～ 1.99	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	5	2 ～ 4.99	-	17 ～ 39.9	-	-	-	-	-	10	1個
丸形	SKH51相当	+0.005/0	S	5	-	-	17 ～ 39.9	-	-	1 ～ 1.99	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

プレス金型で幅広く採用されているTiCN系コーティングに対応した、通常より全長の短いショルダーパンチです。刃先と軸の繋ぎRを小さくすることにより、短い長さで刃先長さとパンチ保持しろを確保しています。
