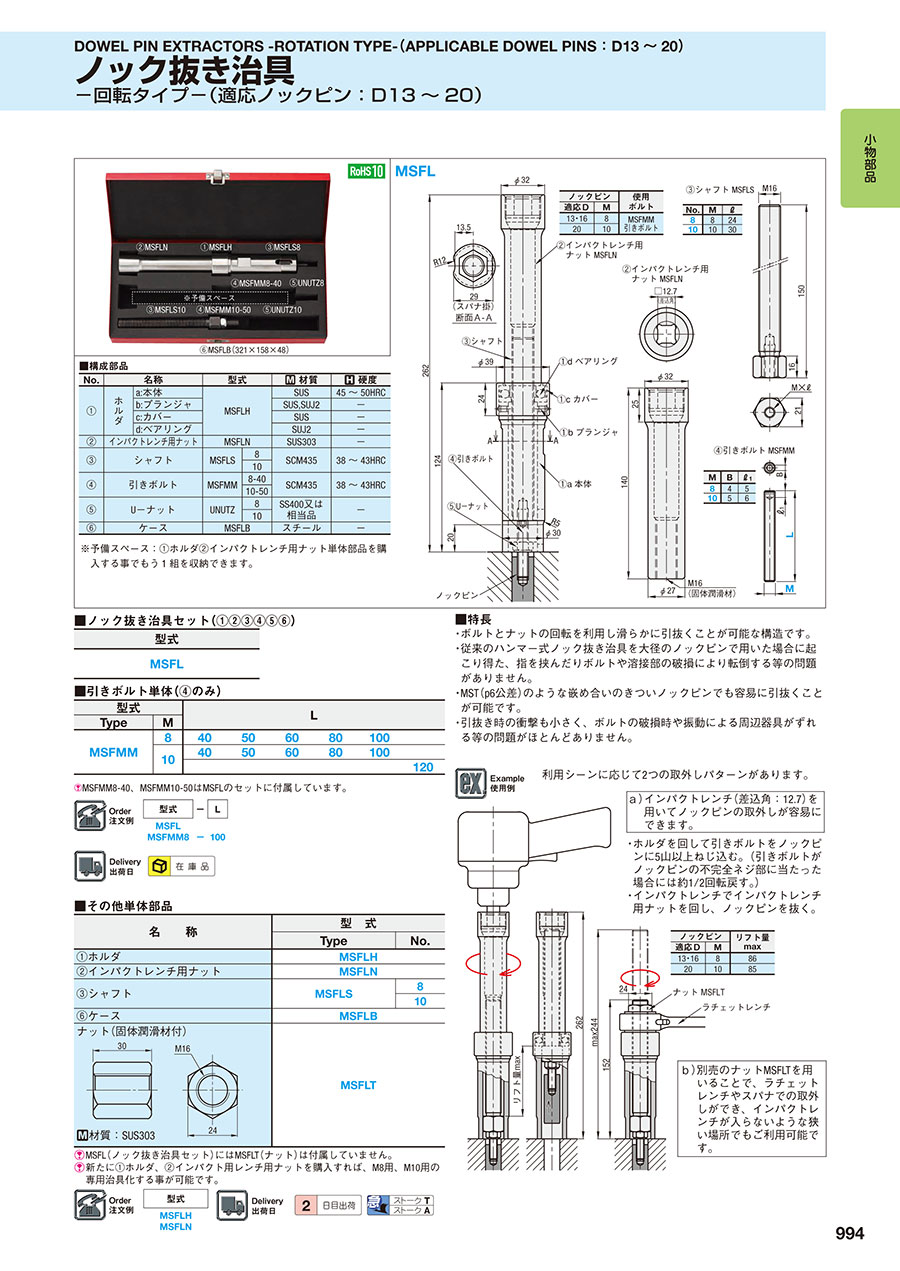

ノック抜き治具-回転タイプ-(適応ノックピンD13～20)

外形図・製品仕様

■構成部品

※ 予備スペース：①ホルダ②インパクトレンチ用ナット単体部品を購入する事でもう1組を収納できます。

規格表

■ノック抜き治具セット（①②③④⑤⑥）

■引きボルト単体（④のみ）

MSFMM8-40、MSFMM10-50はMSFLのセットに付属しています。

注文例

出荷日

外形図・製品仕様

■その他単体部品

MSFL（ノック抜き治具セット）にはMSFLT（ナット）は付属していません。
新たに①ホルダ、②インパクト用レンチ用ナットを購入すれば、M8用、M10用の専用治具化する事が可能です。

注文例

出荷日

関連情報

■特長
・ ボルトとナットの回転を利用し滑らかに引抜くことが可能な構造です。
・ 従来のハンマー式ノック抜き治具を大径のノックピンで用いた場合に起こり得た、指を挟んだりボルトや溶接部の破損により転倒する等の問題がありません。
・ MST（p6公差）のような嵌め合いのきついノックピンでも容易に引抜くことが可能です。
・ 引抜き時の衝撃も小さく、ボルトの破損時や振動による周辺器具がずれる等の問題がほとんどありません。

利用シーンに応じて2つの取外しパターンがあります。
		a） インパクトレンチ（差込角：12.7）を用いてノックピンの取外しが容易にできます。
		・ ホルダを回して引きボルトをノックピンに5山以上ねじ込む。    （引きボルトがノックピンの不完全ネジ部に当たった場合には約1/2回転戻す。） ・ インパクトレンチでインパクトレンチ用ナットを回し、ノックピンを抜く。
		ノックピン		リフト量 max
		適応D	M
		13・16	8	86
		20	10	85
		b） 別売のナットMSFLTを用いることで、ラチェットレンチやスパナでの取外しができ、      インパクトレンチが入らないような狭い場所でもご利用可能です。
