ノック抜き治具-回転タイプ-(適応ノックピンD5～12)
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 302円～16,092円
- 税込単価
- 332円～17,701円
適応ノックピンD5～12の回転タイプノック抜き治具です。ボルトとナットの回転を...
詳細情報を確認する商品情報

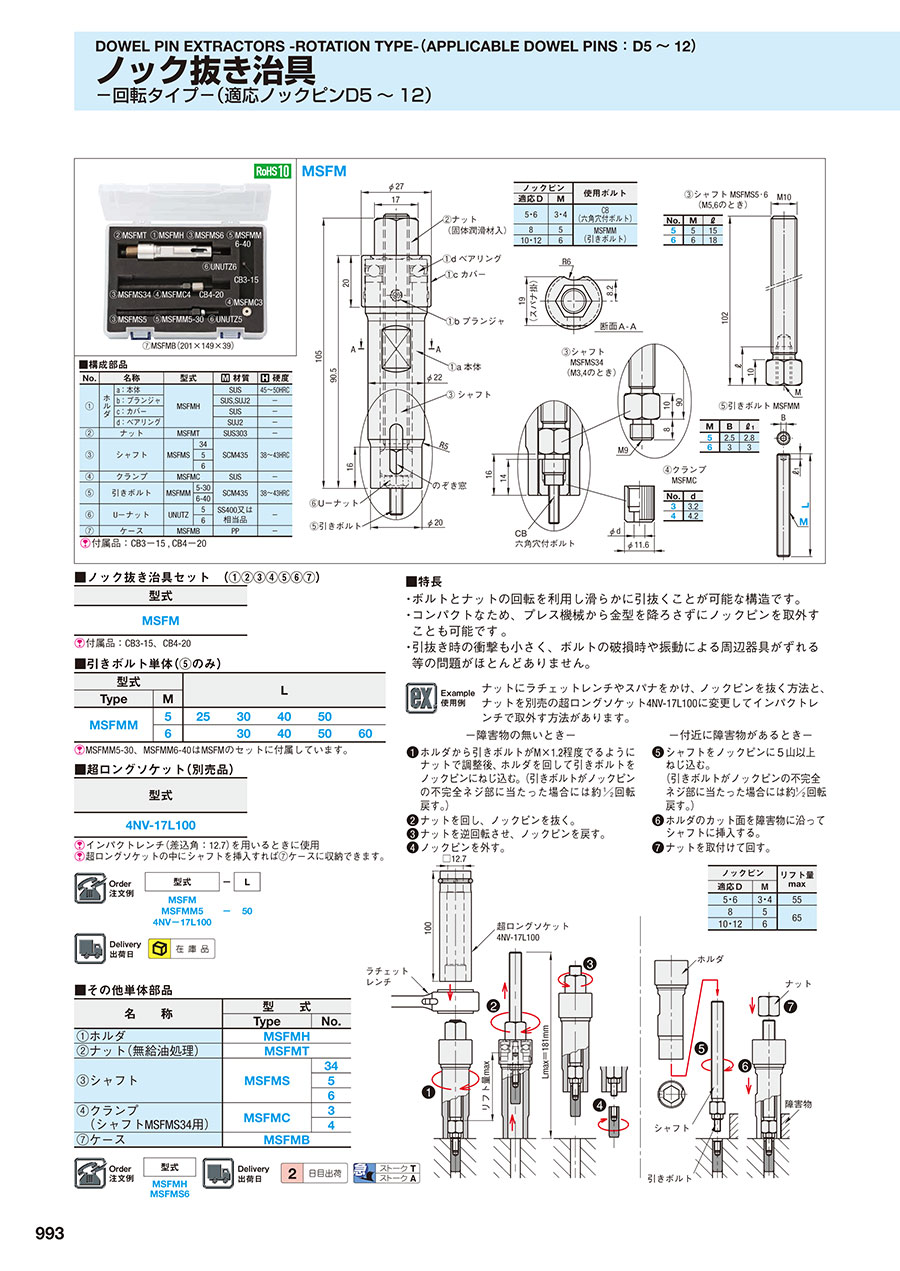

外形図・製品仕様
■構成部品
| No. | 名称 | 型式 | 材質 | 硬度 | ||
|---|---|---|---|---|---|---|
| ① | ホ ル ダ | a：本体 | MSFMH | SUS | 45～50HRC | |
| b：プランジャ | SUS,SUJ2 | - | ||||
| c：カバー | SUS | - | ||||
| d：ベアリング | SUJ2 | - | ||||
| ② | ナット | MSFMT | SUS303 | - | ||
| ③ | シャフト | MSFMS | 34 | SCM435 | 38～43HRC | |
| 5 | ||||||
| 6 | ||||||
| ④ | クランプ | MSFMC | SUS | - | ||
| ⑤ | 引きボルト | MSFMM | 5-30 | SCM435 | 38～43HRC | |
| 6-40 | ||||||
| ⑥ | U-ナット | UNUTZ | 5 | SS400又は 相当品 | - | |
| 6 | ||||||
| ⑦ | ケース | MSFMB | PP | - | ||
付属品：CB3-15 , CB4-20
規格表
■ノック抜き治具セット （①②③④⑤⑥⑦）
| 型式 |
|---|
| MSFM |
付属品：CB3-15、CB4-20
■引きボルト単体（⑤のみ）
| 型式 | L | |||||
|---|---|---|---|---|---|---|
| Type | M | |||||
| MSFMM | 5 | 25 | 30 | 40 | 50 | |
| 6 | 30 | 40 | 50 | 60 | ||
MSFMM5-30、MSFMM6-40はMSFMのセットに付属しています。
■超ロングソケット（別売品）
| 型式 |
|---|
| 4NV-17L100 |
インパクトレンチ（差込角：12.7）を用いるときに使用
超ロングソケットの中にシャフトを挿入すれば⑦ケースに収納できます。
注文例
出荷日
外形図・製品仕様
■その他単体部品
| 名 称 | 型 式 | |
|---|---|---|
| Type | No. | |
| ①ホルダ | MSFMH | |
| ②ナット（無給油処理） | MSFMT | |
| ③シャフト | MSFMS | 34 |
| 5 | ||
| 6 | ||
| ④クランプ （シャフトMSFMS34用） | MSFMC | 3 |
| 4 | ||
| ⑦ケース | MSFMB | |
注文例
出荷日
関連情報
■特長
・ ボルトとナットの回転を利用し滑らかに引抜くことが可能な構造です。
・ コンパクトなため、プレス機械から金型を降ろさずにノックピンを取外すことも可能です 。
・ 引抜き時の衝撃も小さく、ボルトの破損時や振動による周辺器具がずれる等の問題がほとんどありません。
ナットにラチェットレンチやスパナをかけ、ノックピンを抜く方法と、ナットを別売の超ロングソケット4NV-17L100に変更してインパクトレンチで取外す方法があります。
| -障害物の無いとき- | -付近に障害物があるとき- | |
| ➊ ホルダから引きボルトがM×1.2程度でるようにナットで調整後、 ホルダを回して引きボルトをノックピンにねじ込む。 （引きボルトがノックピンの不完全ネジ部に当たった場合には約1／2回転戻す。） ➋ ナットを回し、ノックピンを抜く。 ➌ ナットを逆回転させ、ノックピンを戻す。 ➍ ノックピンを外す。 | ➎ シャフトをノックピンに5山以上ねじ込む。 （引きボルトがノックピンの不完全ネジ部に当たった場合には約1／2回転戻す。） ➏ ホルダのカット面を障害物に沿ってシャフトに挿入する。 ➐ ナットを取付けて回す。 |
| ノックピン | リフト量 max | |
|---|---|---|
| 適応D | M | |
| 5・6 | 3・4 | 55 |
| 8 | 5 | 65 |
| 10・12 | 6 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
16,092円 ( 17,701円 ) | 在庫品1日目当日出荷可能 |
1,814円 ( 1,995円 ) | 2日目 |
567円 ( 624円 ) | 2日目 |
567円 ( 624円 ) | 2日目 |
7,614円 ( 8,375円 ) | 2日目 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
1,426円 ( 1,569円 ) | 2日目 |
1,426円 ( 1,569円 ) | 2日目 |
1,426円 ( 1,569円 ) | 2日目 |
1,393円 ( 1,532円 ) | 2日目 |
