ピアス用ワイド吊りカムユニット MGFVW400(θ=50-60)
- 通常単価(税別)
- -
- 税込単価
- -
ピアス・トリム・フランジ用ワイド吊りカムユニットです。カム幅400、角度=50...
詳細情報を確認する- シリーズ
- スタンダード
- 加工力 (tonf)
- 50
- 取付面の幅 (mm)
- 400
- 追加工
- 有り
未確定：候補が2型番あります。
商品情報
関連ページ
カム線図 P.1402

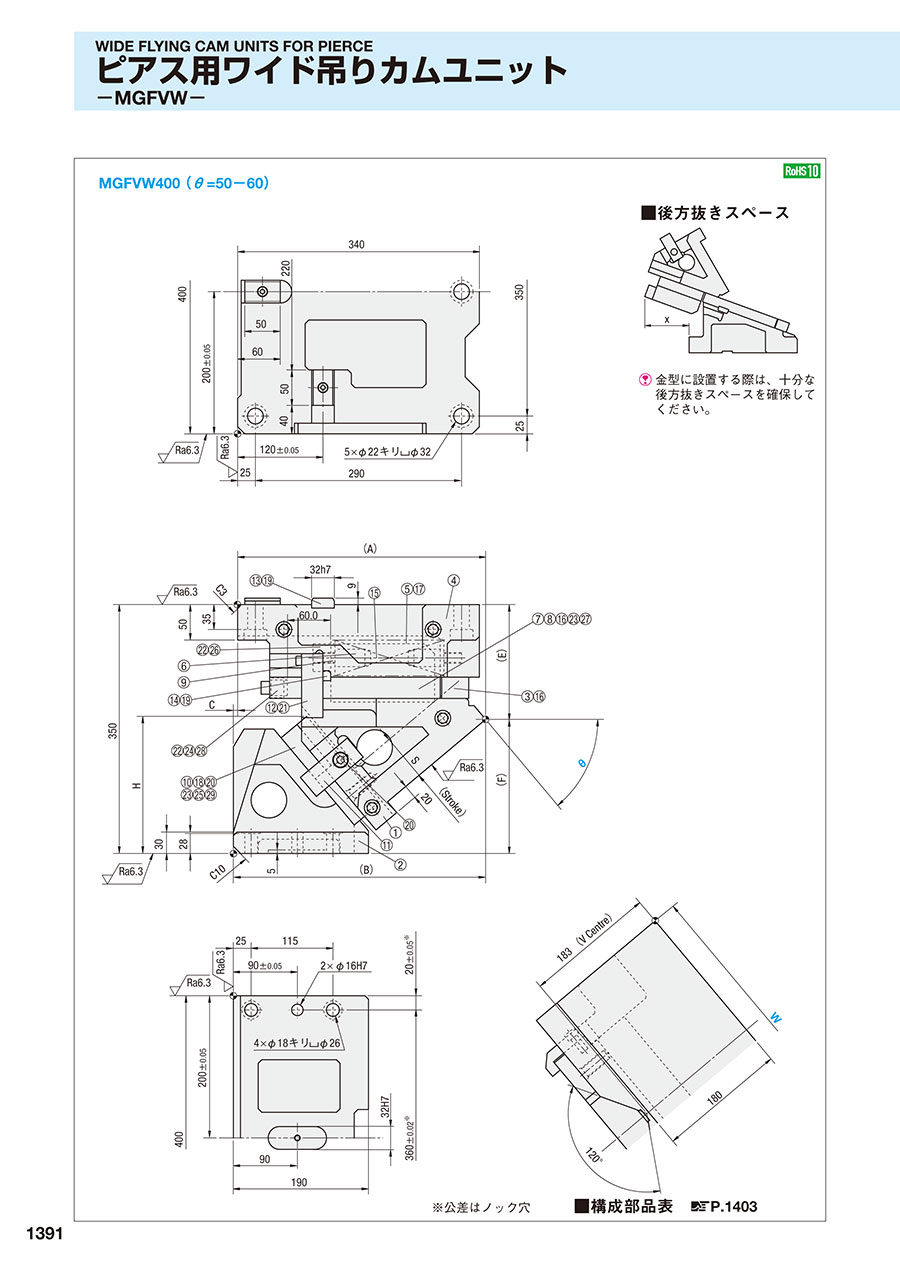

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1403
規格表
| W | θ | A | B | C | E | F | H | x |
|---|---|---|---|---|---|---|---|---|
| 400 | 50 | 348.77 | 354.77 | 6 | 161.49 | 188.51 | 192.8 | 126 |
| 60 | 332.75 | 377.75 | 45 | 195.83 | 154.17 | 202.1 | 152 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 93.3 | 245.2 （25.0） | 490.3 （50.0） | 1634 （166.7） | 9371 （955.5） | 9806 （1000.0） | 191.8 | MGFVW | 400 | 50 |
| 120.0 | 9466 （965.3） | 201.1 | 60 | ||||||
注文例
