トリム・フランジ用吊りカムユニット -V形ガイド- MGFVT200

カタログ |P.1375

規格拡大

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

トリム・フランジ用吊りカムユニット MGFTT200

通常価格(税別)： 139,000円 (税込価格：152,900円)

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピアス用スタンダード吊りカムユニット MGFV150(θ=00-65)

通常価格(税別)： 182,000円 (税込価格：200,200円)

通常出荷日：5 日目～

V型ガイドタイプのトリム・フランジ用吊りカムユニットです。カム幅200、角度=...

詳細情報を確認する

シリーズ
スタンダード
加工力 (tonf)
19
取付面の幅 (mm)
200
追加工
有り

無料3D-CADライブラリー申し込み受付中

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

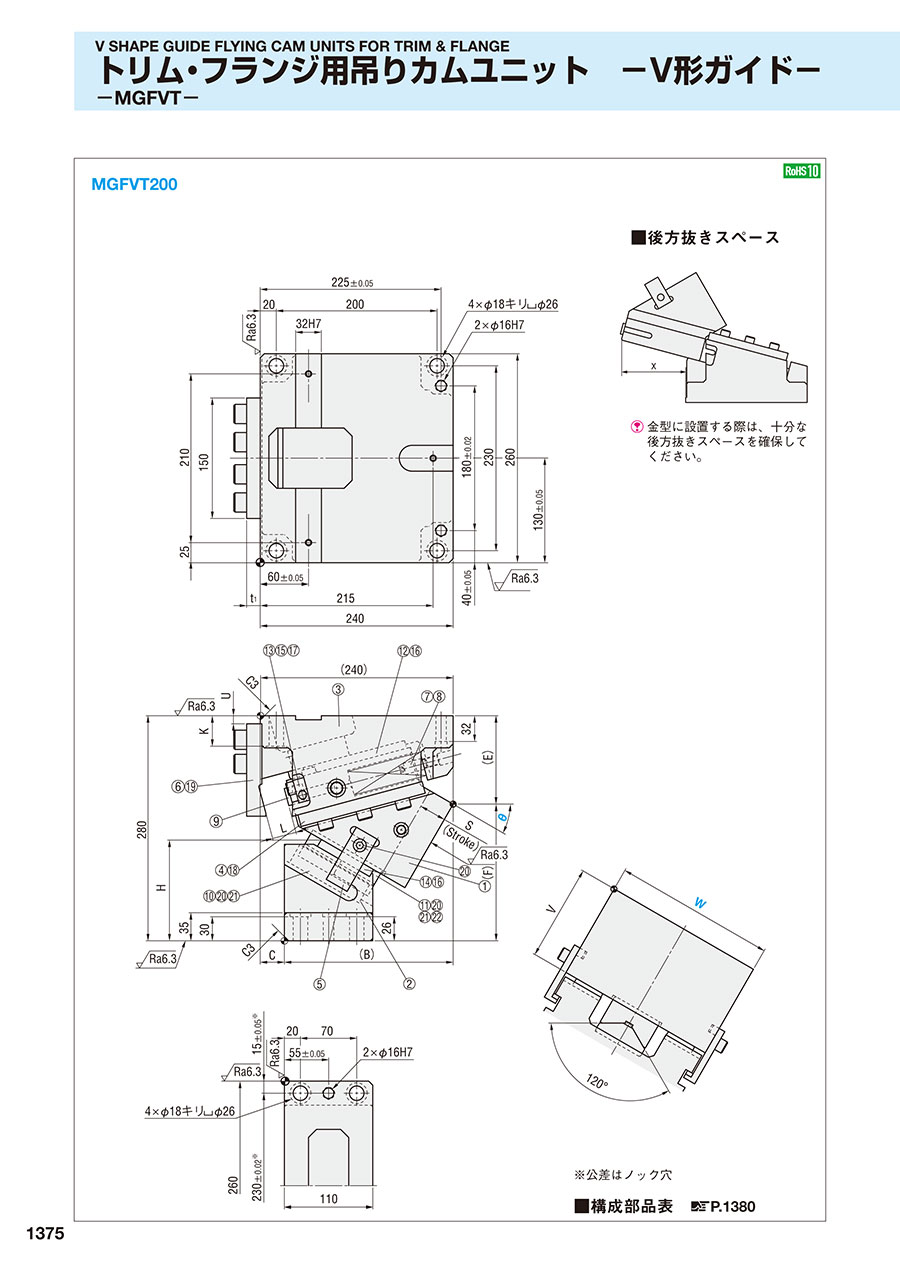

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴

■構成部品表 P.1380

規格表

W	θ	B	C	E	F	H	K	L	U	V	t₁	x
200	00	160	80	85	195	90	38	40	55	100	17	83
	05	168.66	60	80	200	91.6			55	120		83
	10	180	60	90	190	113.8			35	100		96
	15	194.14	50	90	190	108.6			35	120		96
	20	190	50	110	170	118.2		32	15	100	18	116
	25	201.36	40			113.4		32	15	120	18	116
	30	210	30			125.4		30	10	120	17	127
	35	219.78		100	180	130.5				140		127
	40	210		115	165	139.8				120		130
	45	232.09	15	115	165	143				140		129
	50	230	10	120	160	149.7	30		0		16	132
	55	234.73	0	140	140	147.1
	60	240	0	145	135	155.1
	65	245.98	4	165	115	152						134
	70	240	0	145	135	179.3		20				142

ストローク S	加工力kN（tonf）		スプリング力（kgf）			全重量 kg	型式	W	θ
ストローク S	標準加工力（100万回）	許容加工力（30万回）	初圧	S−5mm時	終圧	全重量 kg	型式	W	θ
28.3	93.2 （9.5）	186.3 （19.0）	630 （64.2）	4775 （487.0）	5670 （578.2）	82.9	MGFVT	200	00
28.3				4775 （487.0）		84.0			05
33.3				4914 （501.1）		77.1			10
33.9				4931 （503.2）		82.1			15
30.9			442 （45.0）	4387 （447.3）	5152 （525.4）	77.5			20
32.0			442 （45.0）	4421 （451.1）	5152 （525.4）	81.7			25
33.5			353 （36.0）	4851 （494.7）	5645 （575.6）	78.4			30
35.3				4900 （500.0）		82.6			35
39.0				4974 （507.3）		72.8			40
42.2				5021 （512.3）		76.2			45
46.7				5080 （518.0）		73.0			50
52.3				5142 （524.7）		80.2			55
60.0				5204 （530.6）		75.3			60
70.9				5274 （538.2）		78.8			65
58.5			1104 （112.6）	5145 （524.6）	5520 （562.9）	73.6			70

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

角度

(度)

RoHS?

最小発注数量

0	10	1個
5	10	1個
10	10	1個
15	10	1個
20	10	1個
25	10	1個
30	10	1個
35	10	1個
40	10	1個
45	10	1個
50	10	1個
55	10	1個
60	10	1個
65	10	1個
70	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

V型ガイドタイプのトリム・フランジ用吊りカムユニットです。カム幅200、角度=00-70です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
