トリム・フランジ用吊りカムユニット -V形ガイド- MGFVT100
- シリーズ
- スタンダード
- 加工力 (tonf)
- 9
- 取付面の幅 (mm)
- 100
- 追加工
- 有り
未確定：候補が15型番あります。
商品情報
関連ページ
カム線図 P.1378

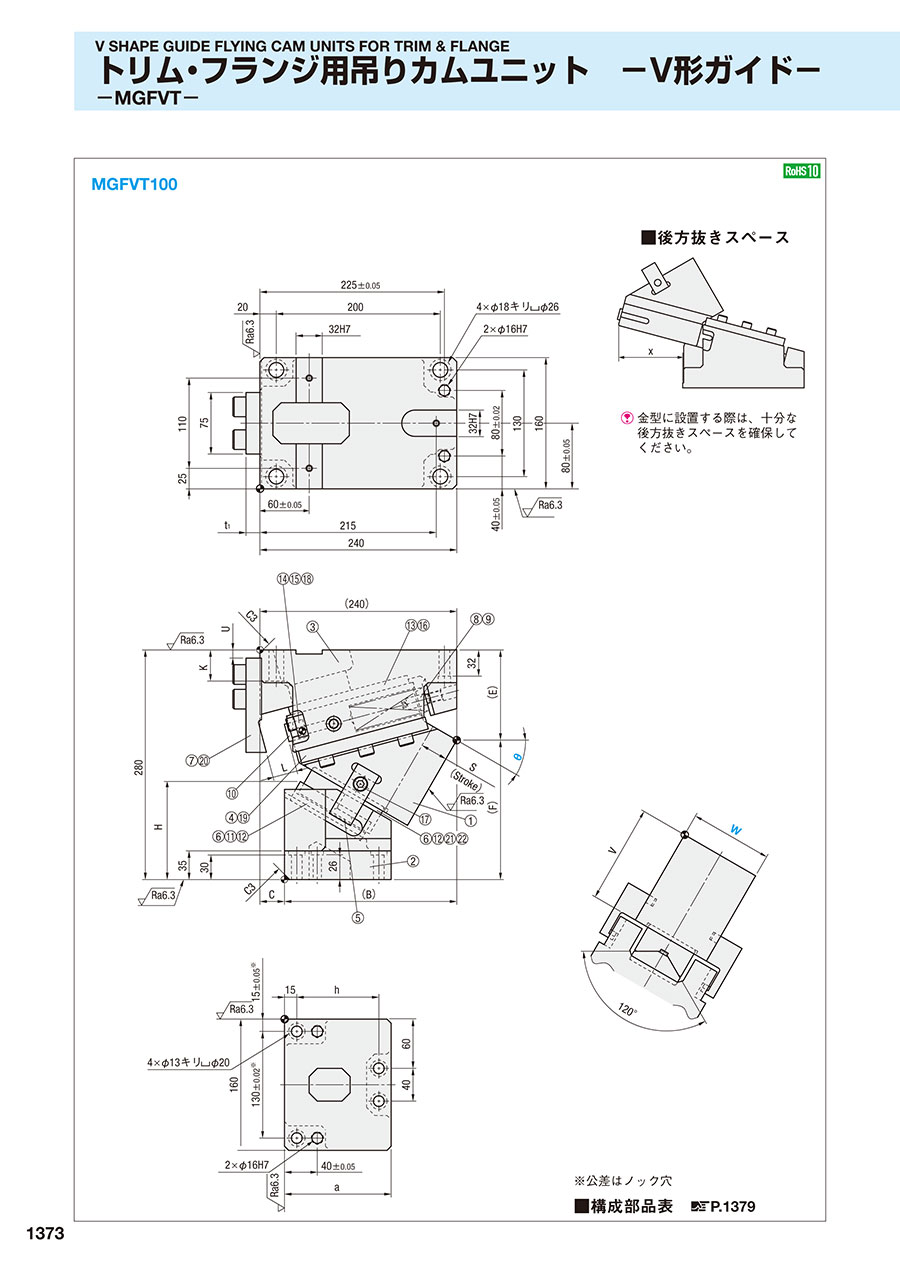

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1379
規格表
| W | θ | B | C | E | F | H | K | L | U | V | a | h | t1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 00 | 160 | 80 | 85 | 195 | 90 | 38 | 40 | 55 | 100 | 140 | 110 | 17 | 83 |
| 05 | 154.824 | 80 | 200 | 86.4 | 120 | |||||||||
| 10 | 180 | 60 | 90 | 190 | 100 | 35 | 100 | 96 | ||||||
| 15 | 181.24 | 70 | 87.24 | 192.76 | 95 | 120 | ||||||||
| 20 | 190 | 50 | 110 | 170 | 109.5 | 32 | 15 | 100 | 18 | 116 | ||||
| 25 | 209.21 | 40 | 107.7 | 172.3 | 105.5 | 120 | ||||||||
| 30 | 210 | 30 | 110 | 170 | 120 | 30 | 10 | 130 | 100 | 17 | 127 | |||
| 35 | 217.46 | 114 | 166 | 132.4 | ||||||||||
| 40 | 210 | 115 | 165 | 145.3 | 120 | 90 | 130 | |||||||
| 45 | 227.73 | 15 | 128.04 | 151.96 | 152.7 | 129 | ||||||||
| 50 | 230 | 10 | 120 | 160 | 153.6 | 25 | 0 | 140 | 16 | 132 | ||||
| 55 | 243.28 | 0 | 142.12 | 137.88 | 153.17 | |||||||||
| 60 | 240 | 145 | 135 | 168.1 | 110 | 80 | 142 | |||||||
| 65 | 255.94 | 25 | 149.23 | 130.77 | 177.17 | 150 | 134 | |||||||
| 70 | 240 | 0 | 145 | 135 | 179.3 | 20 | 140 | 132 |
| ストローク S | 加工力kN（tonf） | スプリング力（kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S−5mm時 | 終圧 | |||||
| 28.3 | 44.1 （4.5） | 88.3 （9.0） | 315 （32.1） | 2388 （243.5） | 2835 （289.1） | 49.4 | MGFVT | 100 | 00 |
| 28.3 | 2388 （243.5） | 50.3 | 05 | ||||||
| 33.3 | 2457 （250.5） | 47.3 | 10 | ||||||
| 33.9 | 2465 （251.5） | 49.6 | 15 | ||||||
| 30.9 | 221 （22.5） | 2193 （223.7） | 2576 （262.7） | 47.2 | 20 | ||||
| 32.0 | 2211 （225.6） | 48.9 | 25 | ||||||
| 33.5 | 176 （18.0） | 2426 （247.3） | 2822 （287.8） | 46.5 | 30 | ||||
| 35.3 | 2449 （249.9） | 47.8 | 35 | ||||||
| 39.0 | 2487 （253.6） | 47.8 | 40 | ||||||
| 42.2 | 2510 （256.1） | 43.9 | 45 | ||||||
| 46.7 | 2540 （259.0） | 43.6 | 50 | ||||||
| 52.3 | 2570 （262.2） | 46.3 | 55 | ||||||
| 60.0 | 2602 （265.3） | 44.9 | 60 | ||||||
| 70.9 | 2636 （269.0） | 45.3 | 65 | ||||||
| 58.5 | 552 （56.3） | 2572 （262.3） | 2760 （281.4） | 44.2 | 70 | ||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
