ピアス用吊りカムユニット-高加工力対応- MGFVS80(θ=00-60)
- シリーズ
- スタンダード
- 加工力 (tonf)
- 11.2
- 取付面の幅 (mm)
- 80
- 追加工
- 有り
未確定：候補が13型番あります。
商品情報
関連ページ
カム線図 P.1319

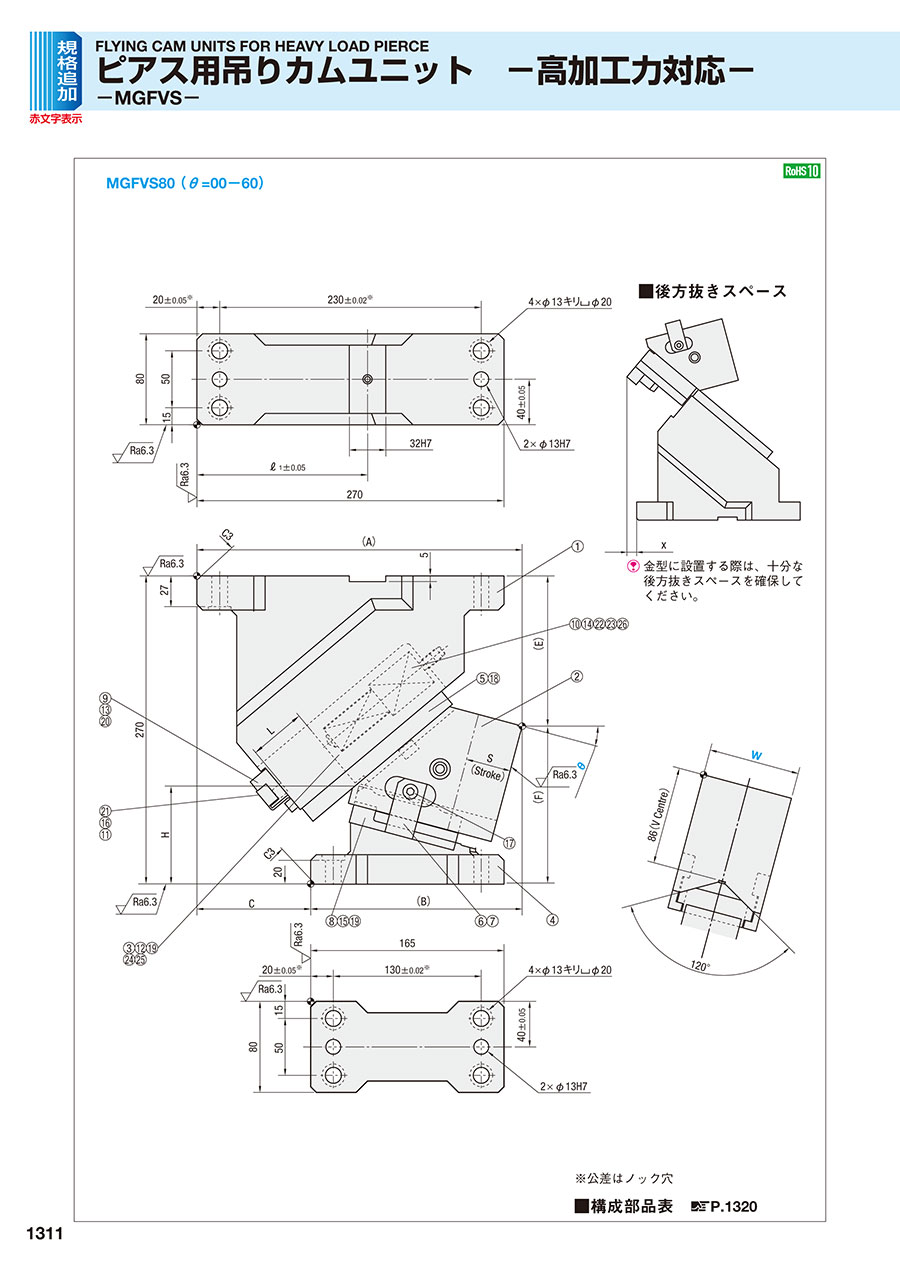

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1320
規格表
| W | θ | A | B | C | E | F | H | L | ℓ1 | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 00 | 260 | 160 | 100 | 99 | 171 | 83 | 50 | 130 | 12 |
| 05 | 272.93 | 172.93 | 109.39 | 160.61 | 83.8 | 150 | 17 | |||
| 10 | 279.92 | 179.92 | 120.43 | 149.57 | 84.6 | |||||
| 15 | 285.93 | 185.93 | 132.04 | 137.96 | 85.3 | |||||
| 20 | 285.9 | 195.9 | 90 | 129.12 | 140.88 | 100.9 | 170 | 27 | ||
| 25 | 289.8 | 199.8 | 141.6 | 128.4 | 101.5 | |||||
| 30 | 282.59 | 207.59 | 75 | 134.36 | 135.64 | 121.9 | 36 | |||
| 35 | 284.27 | 209.27 | 147.32 | 122.68 | 122.3 | |||||
| 40 | 274.8 | 214.8 | 60 | 140.38 | 129.62 | 142.6 | 45 | |||
| 45 | 274.2 | 214.2 | 153.44 | 116.56 | 142.7 | |||||
| 50 | 262.46 | 227.46 | 35 | 151.39 | 118.61 | 157.8 | 57 | |||
| 55 | 259.6 | 224.6 | 164.14 | 105.86 | 56 | |||||
| 60 | 240.64 | 240.64 | 0 | 176.59 | 93.41 | 157.7 | 75 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 32.1 | 54.9 （5.6） | 109.8 （11.2） | 68 （6.9） | 1570（160.1） | 3559 （362.9） | 25.9 | MGFVS | 80 | 00 |
| 38.4 | 1902（193.9） | 26.3 | 05 | ||||||
| 38.9 | 1927（196.5） | 26.6 | 10 | ||||||
| 39.7 | 1953（199.1） | 25.1 | 15 | ||||||
| 46.1 | 2182（222.5） | 25.3 | 20 | ||||||
| 47.8 | 2233（227.7） | 25.3 | 25 | ||||||
| 54.3 | 2386（243.3） | 23.2 | 30 | ||||||
| 57.4 | 2437（248.5） | 23.4 | 35 | ||||||
| 64.3 | 2565（261.5） | 22.4 | 40 | ||||||
| 69.6 | 2641（269.3） | 22.4 | 45 | ||||||
| 77.8 | 2743（279.7） | 21.6 | 50 | ||||||
| 87.2 | 2819（287.5） | 21.7 | 55 | ||||||
| 98.5 | 2921（297.9） | 23.2 | 60 | ||||||
