ミスミ

ピアス用吊りカムユニット-高加工力対応- MGFVS150-70

カタログ |P.1317

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

高加工力対応のピアス用吊りカムユニットです。カム幅150、角度=70です。

シリーズ
スタンダード
加工力 (tonf)
18.9
取付面の幅 (mm)
150
角度 (度)
70
追加工
有り

MGFVS150-70

閲覧中の商品と併せてご検討ください

MGFVS150-70の仕様・寸法情報

シリーズ

スタンダード

加工力(tonf)

18.9

取付面の幅(mm)

150

角度(度)

追加工

有り

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

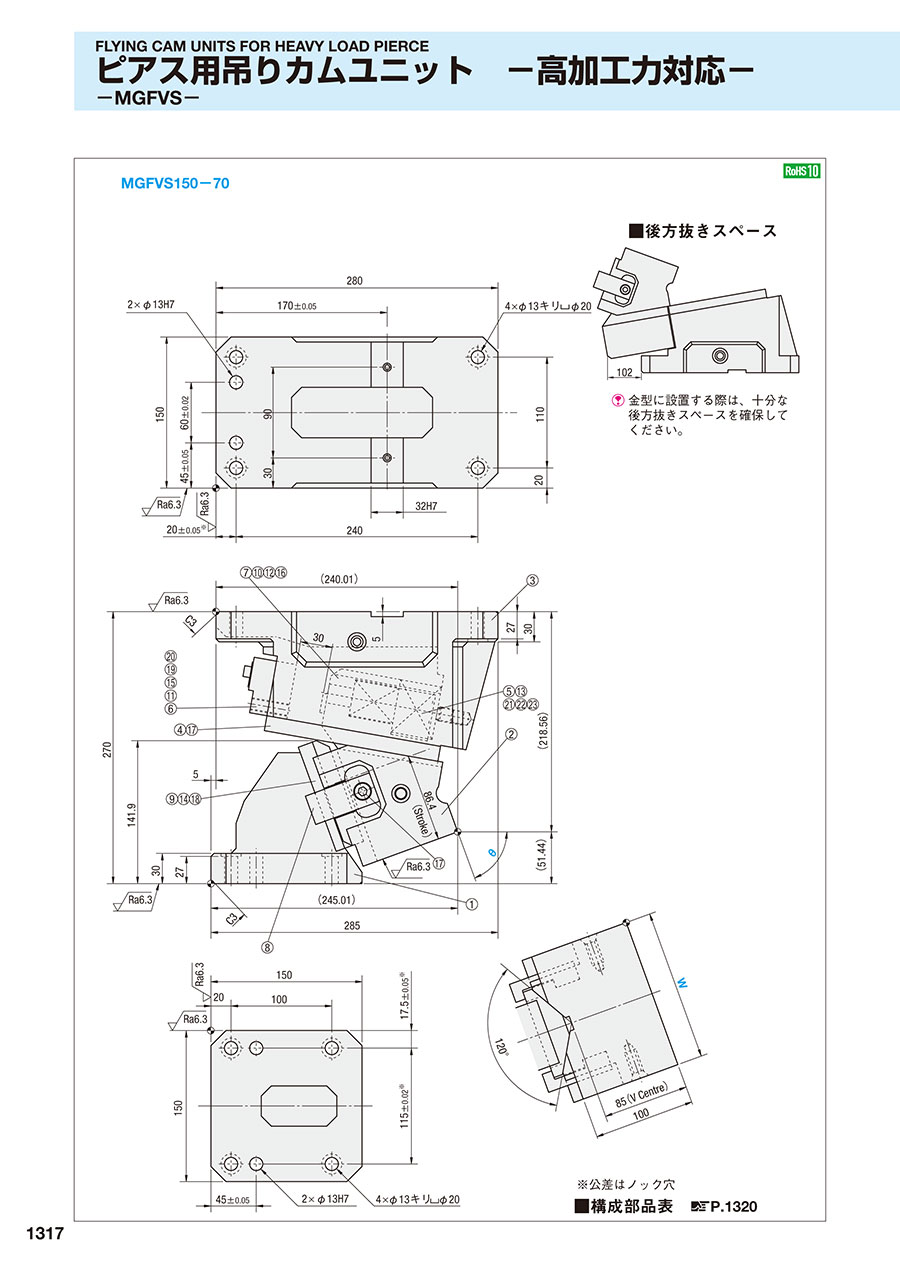

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴

■構成部品表 P.1320

規格表

ストロークS	加工力kN （tonf）		スプリング力N （kgf）			全重量kg	型式	W	θ
ストロークS	標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量kg	型式	W	θ
86.4	123.6 （12.6）	185.3 （18.9）	179 （18.2）	8876 （905.1）	10149 （1034.9）	43.5	MGFVS	150	70

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

MGFVS150-70

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

お見積り

詳細情報

基本情報

基本情報

高加工力対応のピアス用吊りカムユニットです。カム幅150、角度=70です。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
