ピアス用スタンダード吊りカムユニット MGFV80(θ=65-70)
- 通常単価(税別)
- -
- 税込単価
- -
ピアス用スタンダード吊りカムユニットです。カム幅80、角度=65～70です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

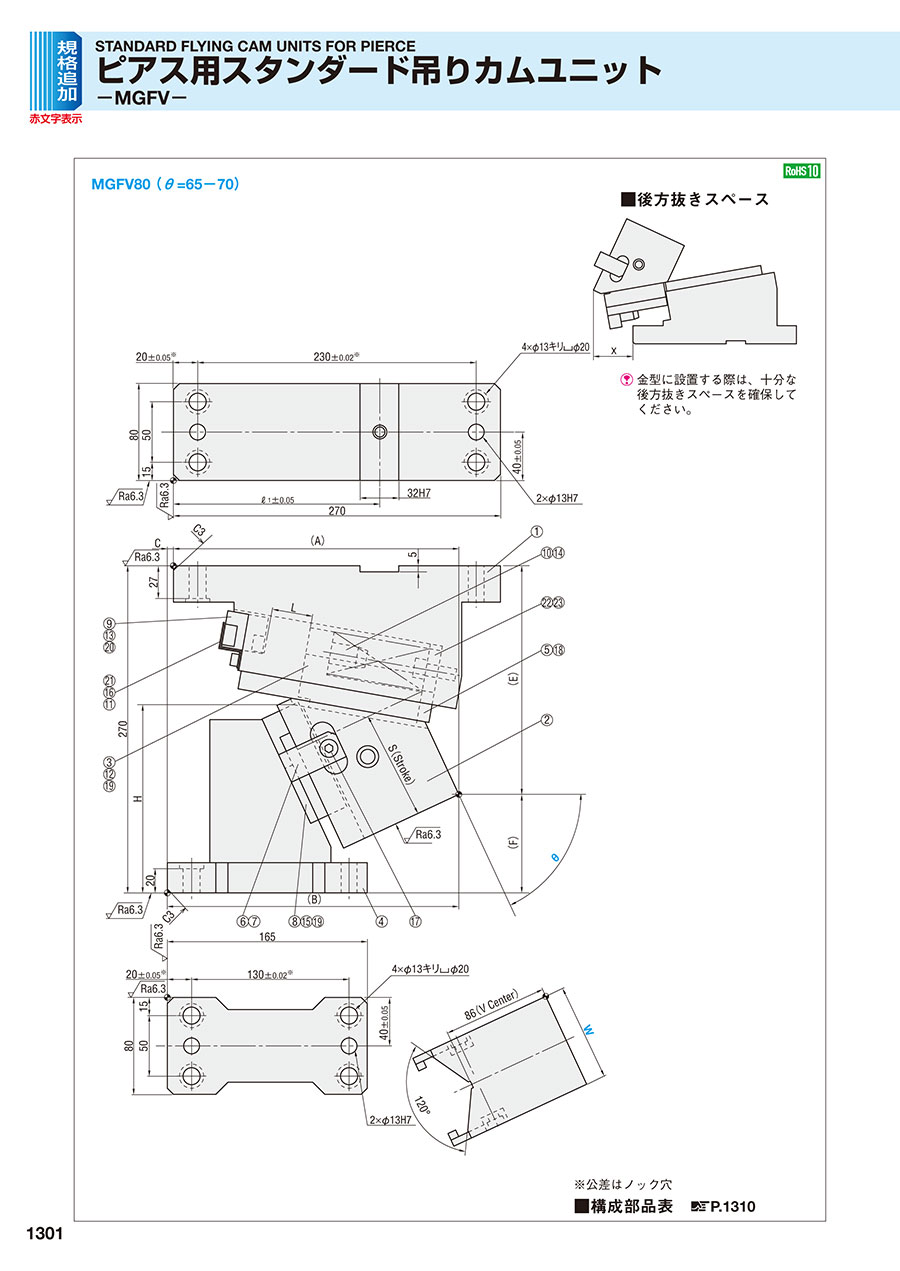

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1310
規格表
| W | θ | A | B | C | E | F | H | L | ℓ1 | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 65 | 235.61 | 240.61 | 5 | 188.65 | 81.35 | 157.4 | 35 | 170 | 74 |
| 70 | 227.83 | 237.83 | 10 | 195.53 | 74.47 | 157.1 | 30 | 75 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 81.6 | 39.2 （4.0） | 78.5 （8.0） | 323 （32.9） | 1386 （141.3） | 1454 （148.2） | 23.7 | MGFV | 80 | 65 |
| 86.4 | 404 （41.2） | 1547 （157.8） | 1616 （164.8） | 23.9 | 70 | ||||
