ピアス用スタンダード吊りカムユニット MGFV80(θ=00-60)

カタログ |P.1299

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピアス用スタンダード吊りカムユニット MGFV50(θ=00-55)

通常価格(税別)： 57,900円 (税込価格：63,690円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピアス用吊りカムユニット-高加工力対応- MGFVS80(θ=00-60)

通常価格(税別)： 150,000円 (税込価格：165,000円)

通常出荷日：14 日目

ピアス用スタンダード吊りカムユニットです。カム幅80、角度=00～60です。

詳細情報を確認する

シリーズ
スタンダード
加工力 (tonf)
8
取付面の幅 (mm)
80

無料3D-CADライブラリー申し込み受付中

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

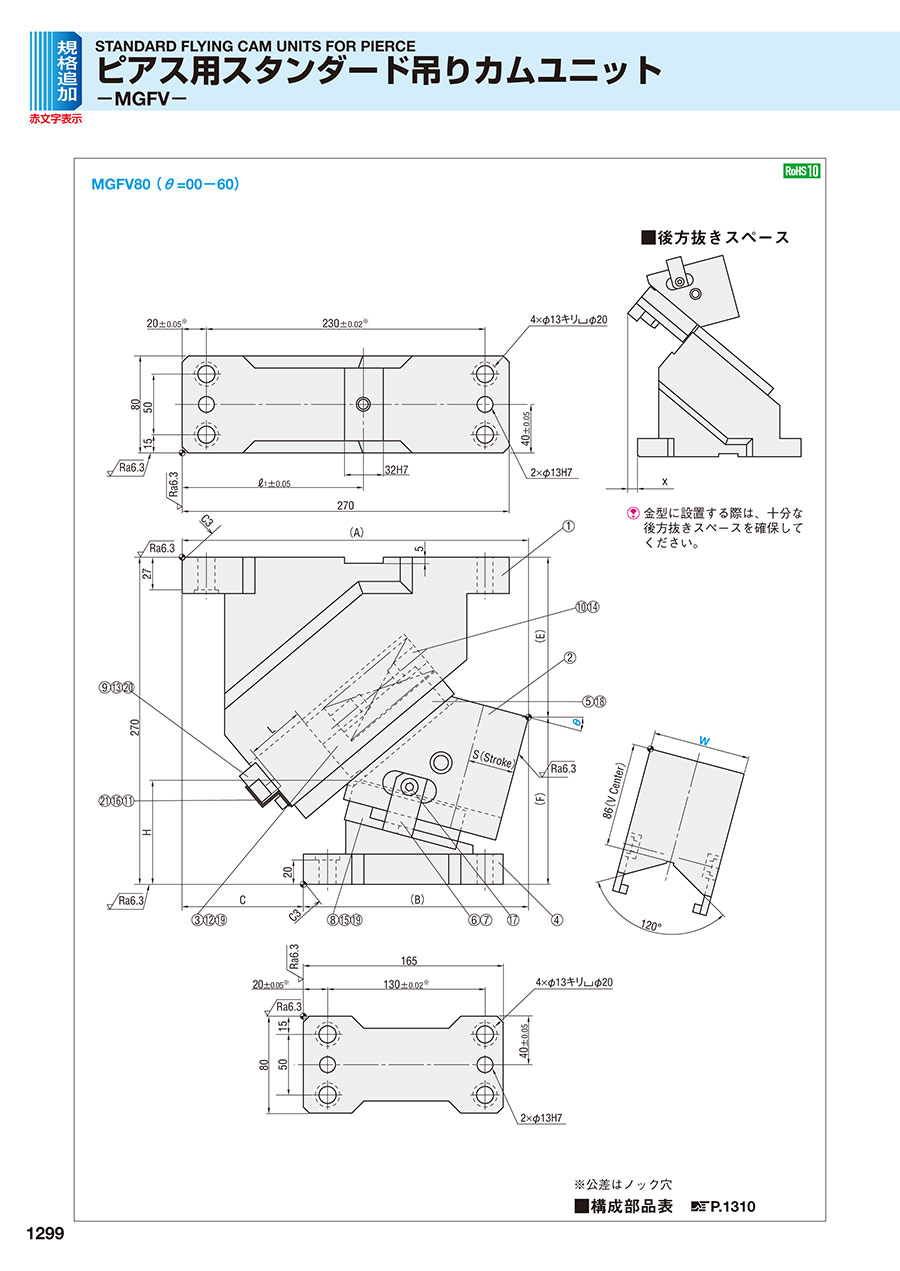

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴
■構成部品表 P.1310

規格表

W	θ	A	B	C	E	F	H	L	ℓ₁	x
80	00	260	160	100	99	171	83	50	130	12
	05	272.93	172.93		109.39	160.61	83.8		150	17
	10	279.92	179.92		120.43	149.57	84.6
	15	285.93	185.93		132.04	137.96	85.3
	20	285.9	195.9	90	129.12	140.88	100.9		170	27
	25	289.8	199.8	90	141.6	128.4	101.5			27
	30	282.59	207.59	75	134.36	135.64	121.9			36
	35	284.27	209.27	75	147.32	122.68	122.3			36
	40	274.8	214.8	60	140.38	129.62	142.6			45
	45	274.2	214.2	60	153.44	116.56	142.7			45
	50	262.46	227.46	35	151.39	118.61	157.8			57
	55	259.6	224.6	35	164.14	105.86	157.8			56
	60	240.64	240.64	0	176.59	93.41	157.7			75

ストローク S	加工力kN （tonf）		スプリング力N （kgf）			全重量 kg	型式	W	θ
ストローク S	標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ
32.1	39.2 （4.0）	78.5 （8.0）	270 （27.5）	1409 （143.7）	1620 （165.2）	25.9	MGFV	80	00
38.4				1445 （147.3）		26.3			05
38.9				1447 （147.6）		26.6			10
39.7				1450 （147.8）		25.1			15
46.1				1474 （150.3）		25.3			20
47.8				1480 （150.9）		25.3			25
54.3				1496 （152.5）		23.2			30
57.4				1501 （153.1）		23.4			35
64.3				1515 （154.5）		22.4			40
69.6				1523 （155.3）		22.4			45
77.8				1534 （156.4）		21.6			50
87.2				1542 （157.2）		21.7			55
98.5				1553 （158.3）		23.2			60

注文例
