ピアス用スタンダード吊りカムユニット MGFV50(θ=60-70)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：お見積り
ピアス用スタンダード吊りカムユニットです。カム幅50、角度=60～70です。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

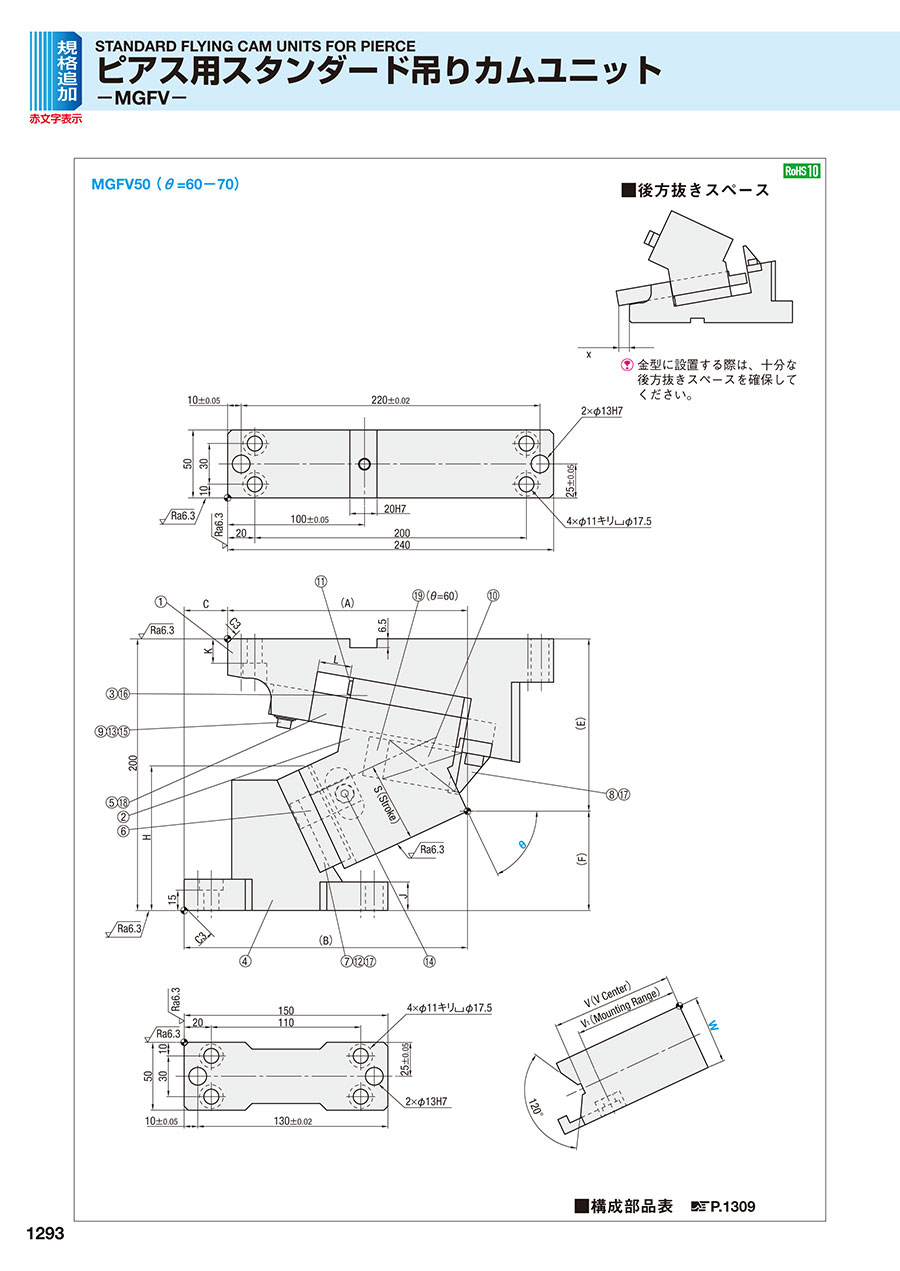

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
■構成部品表 P.1309
規格表
| W | θ | A | B | C | E | F | H | J | K | L | V | V1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 60 | 179.27 | 194.27 | 15 | 125.08 | 74.92 | 105.5 | 21 | 18 | 30 | 75 | 65 | 3 |
| 65 | 176.6 | 208.6 | 32 | 126.87 | 73.13 | 106.5 | 25 | 90 | 75 | ||||
| 70 | 177 | 215 | 38 | 135.83 | 64.17 | 107.0 | 20 | 92 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 59.1 | 19.6 （2.0） | 39.2 （4.0） | 163 （16.6） | 911 （92.9） | 979 （99.9） | 11.2 | MGFV | 50 | 60 |
| 58.3 | 299 （30.5） | 922 （94.0） | 11.6 | 65 | |||||
| 57.6 | 226 （23.1） | 916 （93.4） | 980 （100.0） | 12.0 | 70 | ||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
