ピアス用スタンダード吊りカムユニット MGFV150(θ=00-65)
- シリーズ
- スタンダード
- 加工力 (tonf)
- 13.5
- 取付面の幅 (mm)
- 150
未確定：候補が17型番あります。
商品情報

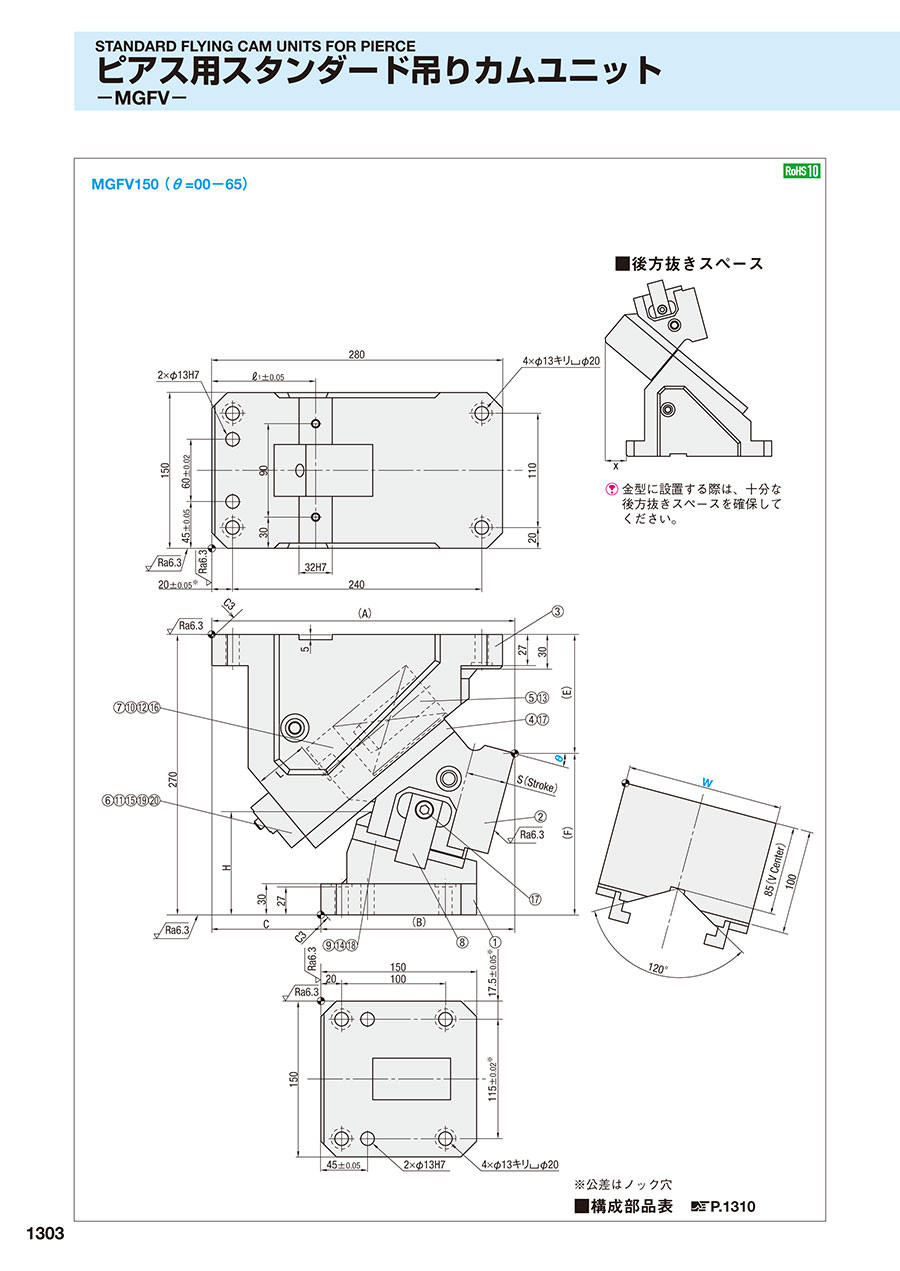

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1310
規格表
| W | θ | A | B | C | E | F | H | L | ℓ1 | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 00 | 280 | 160 | 120 | 85 | 185 | 94.0 | 50 | 100 | 20 |
| 05 | 288.26 | 173.26 | 115 | 95.84 | 174.16 | |||||
| 10 | 285.54 | 180.54 | 105 | 102.36 | 167.64 | 98.9 | 41 | |||
| 15 | 291.79 | 186.79 | 114.47 | 155.53 | 98.7 | |||||
| 20 | 286.97 | 196.97 | 90 | 122.07 | 147.93 | 103.5 | 135 | 57 | ||
| 25 | 291.02 | 201.02 | 135.08 | 134.92 | 103.2 | |||||
| 30 | 283.92 | 213.92 | 70 | 138.4 | 131.6 | 112.8 | 69 | |||
| 35 | 285.66 | 215.66 | 151.91 | 118.09 | 112.4 | |||||
| 40 | 276.20 | 231.20 | 45 | 155.53 | 114.47 | 121.9 | 170 | 75 | ||
| 45 | 275.56 | 230.56 | 169.14 | 100.86 | 121.4 | |||||
| 50 | 263.74 | 238.74 | 25 | 167.65 | 102.35 | 137.0 | ||||
| 55 | 260.74 | 235.74 | 180.94 | 89.06 | 137.6 | 77 | ||||
| 60 | 246.6 | 246.6 | 0 | 193.92 | 76.08 | 138.2 | 100 | |||
| 65 | 241.35 | 241.35 | 206.49 | 63.51 | 138.6 | 40 | 104 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 32.1 | 88.3 （9.0） | 132.4 （13.5） | 636 （64.9） | 3991 （407.0） | 4611 （470.2） | 45.4 | MGFV | 150 | 00 |
| 32.3 | 3999 （407.8） | 45.9 | 05 | ||||||
| 38.9 | 4102 （418.3） | 44.4 | 10 | ||||||
| 39.7 | 4110 （419.1） | 44.9 | 15 | ||||||
| 46.1 | 4182 （426.4） | 43.2 | 20 | ||||||
| 47.8 | 4198 （428.0） | 43.7 | 25 | ||||||
| 54.3 | 4245 （432.9） | 42.2 | 30 | ||||||
| 57.4 | 4261 （434.5） | 42.7 | 35 | ||||||
| 64.3 | 4301 （438.6） | 41.0 | 40 | ||||||
| 69.6 | 4325 （441.0） | 41.4 | 45 | ||||||
| 77.8 | 4357 （444.2） | 40.5 | 50 | ||||||
| 87.2 | 4380 （446.7） | 40.9 | 55 | ||||||
| 98.5 | 4412 （449.9） | 41.5 | 60 | ||||||
| 93.2 | 1431 （145.9） | 4444 （453.2） | 42.2 | 65 | |||||
注文例
