ピアス用コンパクト吊りカムユニット-ロングストローク- MGFVL52(θ=45-50)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：お見積り
ピアス用ロングストロークタイプのコンパクト吊りカムユニットです。カム幅52、角度=45-50です。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1359

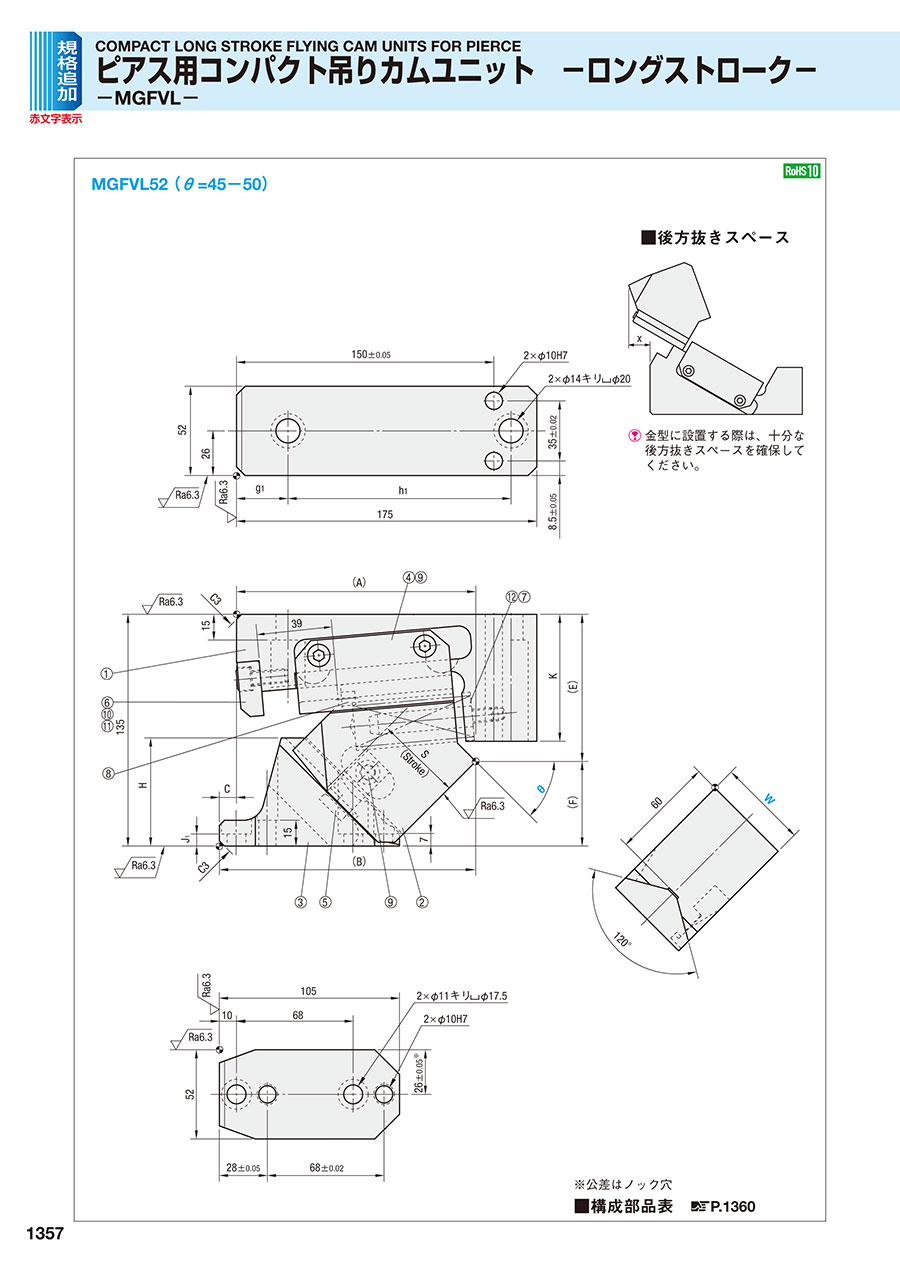

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1360
規格表
| W | θ | A | B | C | E | F | H | J1 | K | g1 | h1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 45 | 139.41 | 149.41 | 10 | 85.73 | 49.27 | 63 | 7 | 74 | 27 | 133 | 67 |
| 50 | 135.92 | 152.92 | 17 | 89.43 | 45.57 | 68 | 12 | 78 | 30 | 130 | 70 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 54.9 | 14.7 （1.5） | 29.4 （3.0） | 137 （14.0） | 833 （84.9） | 902 （91.9） | 5.3 | MGFVL | 52 | 45 |
| 60.7 | 839 （85.5） | 5.4 | 50 | ||||||
