ピアス用コンパクト吊りカムユニットMGFVC52(θ=00-40)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：お見積り
ピアス用コンパクト吊りカムユニットです。カム幅52、角度=00-40です。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1335

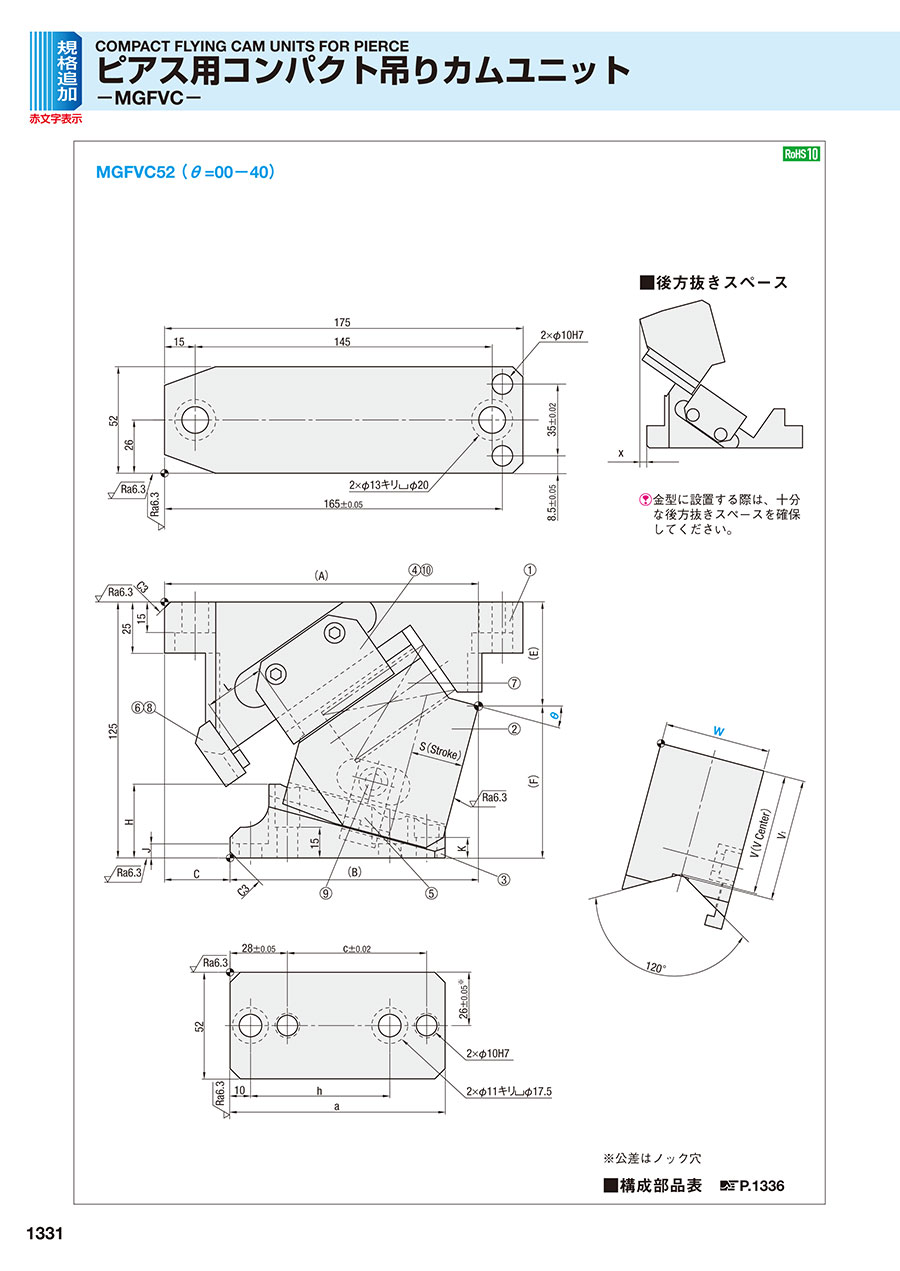

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1336
規格表
| W | θ | A | B | C | E | F | H | J | K | L | V | V1 | a | c | h | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 00 | 150 | 105 | 45 | 43 | 82 | 21 | 7 | 15 | 30 | 59 | 60 | 105 | 68 | 68 | 0 |
| 05 | 153.10 | 111.1 | 42 | 45.21 | 79.79 | 26 | ||||||||||
| 10 | 153.55 | 116.55 | 37 | 47.83 | 77.17 | 31 | 10 | |||||||||
| 15 | 153.32 | 121.32 | 32 | 50.82 | 74.18 | 36 | 8 | |||||||||
| 20 | 153.38 | 126.38 | 27 | 55.10 | 69.90 | 40 | 15 | |||||||||
| 25 | 154.71 | 134.71 | 20 | 58.62 | 66.38 | 45 | 7 | 20 | ||||||||
| 30 | 153.28 | 136.28 | 17 | 63.31 | 61.69 | 49 | 27 | |||||||||
| 35 | 152.09 | 142.09 | 10 | 67.1 | 57.9 | 54 | 31 | |||||||||
| 40 | 149.14 | 145.14 | 4 | 71.93 | 53.07 | 58 | 36 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 19.3 | 14.7 （1.5） | 29.4 （3.0） | 245 （25.0） | 789 （80.4） | 980 （99.9） | 5.3 | MGFVC | 52 | 00 |
| 21.3 | 809 （82.4） | 5.2 | 05 | ||||||
| 23.3 | 823 （83.9） | 5.1 | 10 | ||||||
| 25.4 | 835 （85.2） | 5.0 | 15 | ||||||
| 27.6 | 848 （86.4） | 5.0 | 20 | ||||||
| 30.0 | 858 （87.4） | 5.0 | 25 | ||||||
| 32.6 | 867 （88.4） | 5.0 | 30 | ||||||
| 35.4 | 877 （89.4） | 4.9 | 35 | ||||||
| 38.6 | 884 （90.2） | 5.0 | 40 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
カタログ
ピアス用コンパクト吊りカムユニットMGFVC52(θ=00-40)のレビュー
金型
2
2.02022/06/08
この商品は自社の厚みのある金型の横側から穴をあけるために購入して使用しているものになります。自社では各種サイズの金型を使...もっと読む
0人が参考にしています。
金型部品の一部として
5
5.02020/10/22
プレス金型の部品として購入し使用しております。
他社に比べ在庫があることが多く、納期的には非常に助かりますが、
価格がも...もっと読む
0人が参考にしています。
